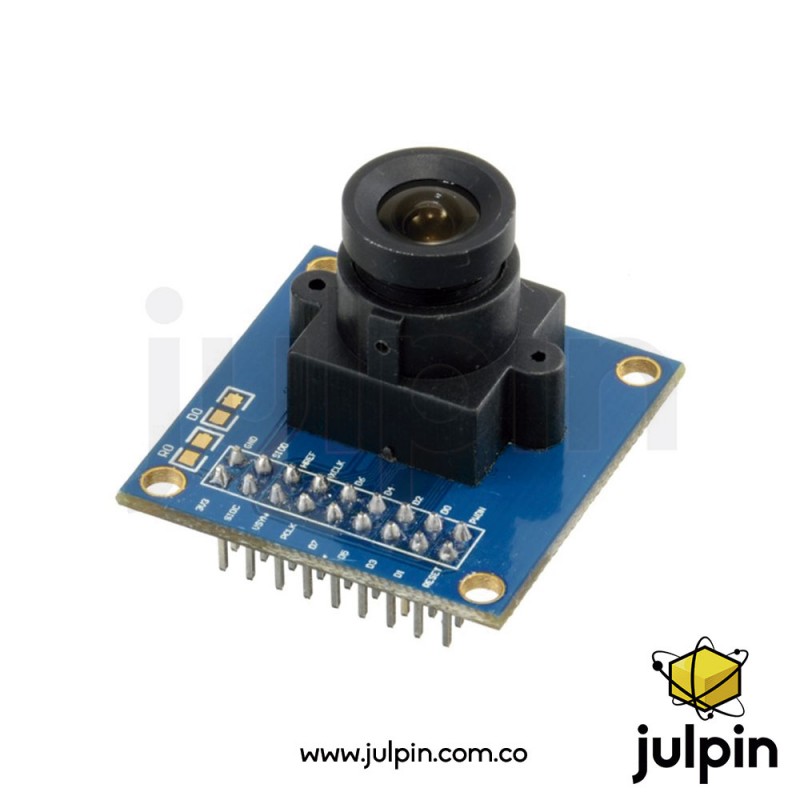

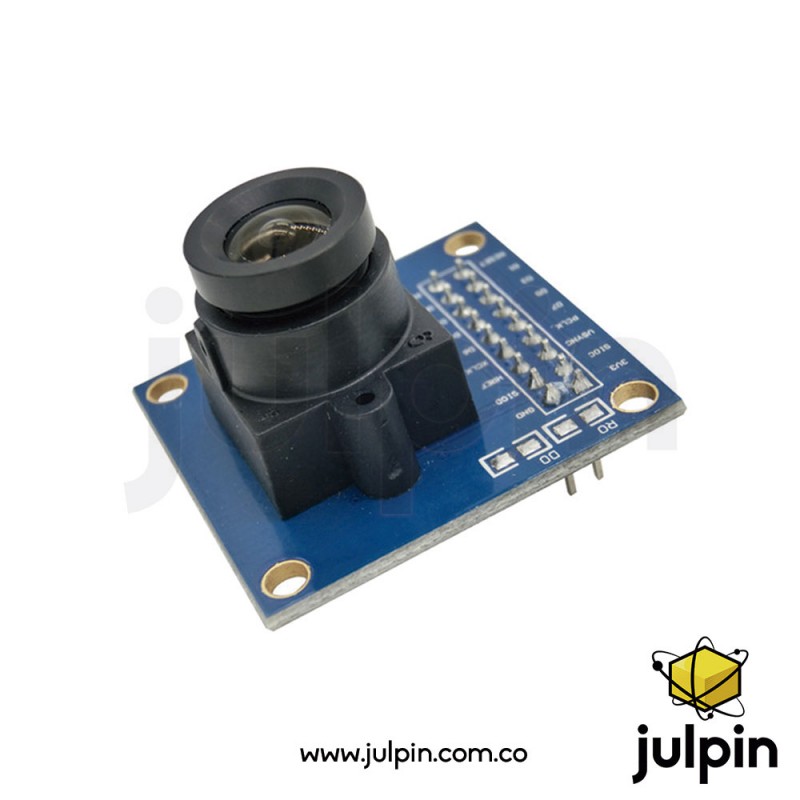

Módulo de cámara OV7670

DESCRIPCIÓN:

El módulo de cámara OV7670 es un dispositivo de captación de video que está diseñado con una alta sensibilidad para el funcionamiento con poca luz. Además es un dispositivo de bajo consumo, el cual lo hace ideal para proyectos compactos donde el ahorro de energía es fundamental; la Interfaz SCCB estándar con la que viene equipada es compatible con interfaz I2C, proporcionando un formato de salida Raw RGB, RGB (GRB4: 2: 2, RGB565 / 555/444), YUV (4: 2: 2) y YCbCr (4: 2: 2).

El sensor de imagen OV7670 es de tamaño pequeño y bajo voltaje de operación, brindando todas las características de una sola cámara VGA y procesador de imagen. A través del control de bus SCCB, es posible generar datos de influencia de 8 bits de varias resoluciones, como fotograma completo, submuestreo y ventana. La imagen VGA del producto es de hasta 30 cuadros por segundo. Los usuarios tienen un control completo sobre la calidad de la imagen, el formato de datos y la transmisión. Todas las funciones de procesamiento de imágenes, incluida la curva gamma, el balance de blancos, la saturación, la crominancia, etc., se pueden programar a través de la interfaz SCCB. Los sensores de imagen OmmiVision utilizan una tecnología de sensor única para mejorar la calidad de la imagen y reducir las imágenes en color nítidas y estables al reducir o eliminar defectos ópticos o electrónicos, como el ruido de patrón fijo, la cola y la flotación.

Este producto ideal para proyectos como robots exploradores, se usa como ojos en robots humanoides, proyectos se filmación de cámaras de seguridad, algunos drones entre muchos otros.

CARACTERÍSTICAS:

• Formato de salida Raw RGB, RGB (GRB4: 2: 2, RGB565 / 555/444), YUV (4: 2: 2) y YCbCr (4: 2: 2).
• Compatible con VGA, CIF y CIF a formato 40 x 30.
• Método Vario Pixel para submuestreo.
• Auto Image Control: AEC, AGC, AWB, ABF, ABLC.
• Control de calidad de imagen: saturación de color, tono, gamma, nitidez y anti-floración.
• ISP incluye reducción de ruido y corrección de defectos.
• Soporte de escalado de imagen.
• Corrección del sombreado de la lente
• Flicker 50 / 60Hz de detección automática.
• Ajuste automático del nivel de saturación del color.
• Ajuste automático del nivel de mejora del borde.
• Ajuste automático del nivel de des-ruido.
• Matriz fotosensible: 640 x 480.
• Voltaje IO: 2.5V a 3.0V.
• Potencia de funcionamiento: 60mW / 15fpsVGAYUV.
• Modo Dormir: <20μA.
• Temperatura de funcionamiento: -30 a 70 grados C.
• Formato de salida: YUV / YCbCr4: 2: 2 RGB565 / 555/444 GRB4: 2: 2 Datos RGB sin procesar (8 dígitos).
• Tamaño de la lente: 1/6 ".
• Ángulo de visión: 25 grados.
• Max. Velocidad de fotogramas: 30 fps VGA.
• Sensibilidad: 1.3V / (Lux-sec).
• Relación señal a ruido: 46 dB.
• DynamicRange: 52 dB.
• Modo de navegación: por fila.
• Exposición electrónica: 1 a 510 filas.
• Cobertura de píxel: 3.6μm x 3.6μm.
• Corriente de pato: 12 mV / sa 60 ℃.
• Tamaño de PCB (L x W): Aprox. 1.4 x 1.4 pulgadas / 3.5 x 3.5 cm.
