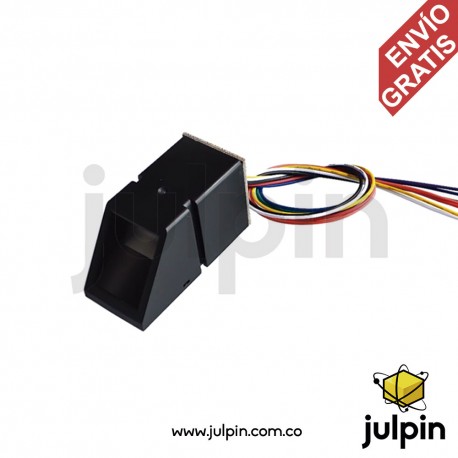

Sensor óptico de huellas digitales AS608 (JM-101B)

DESCRIPCIÓN:

Este módulo sensor óptico identificador de huella dactilar o digital JM-101B que permite que la detección y verificación de huellas pueda realizarse de manera muy sencilla. Este módulo se utilizan normalmente para la apertura de cajas fuertes y puertas de ecceso a oficinas.

Este módulo de huella digital JM-101 que está basado en el chip AS608 es un módulo de procesamiento de huellas dactilares integrado con trayectoria de luz integrada y procesamiento de huellas dactilares. Tiene las ventajas de un volumen pequeño, bajo consumo de energía e interfaz simple, alta fiabilidad, reconocimiento rápido, buena adaptabilidad de los dedos húmedos y secos, búsqueda de huellas digitales de alta velocidad.

Interfaz de comunicación de módulo JM-101 para USB y UART dos tipos de interfaz de comunicación.

PRINCIPIOS:

1. Huellas características: Las características extraídas de la imagen de la huella dactilar lograda por el algoritmo de huella dactilar representan la información de las huellas dactilares. El almacenamiento, comparación y búsqueda de huellas dactilares se realizan mediante funciones de huella dactilar.

2. El procesamiento de huellas dactilares consiste en dos procesos: proceso de inicio de sesión de huellas dactilares y proceso de coincidencia de Huellas Dactilares (1: 1) y búsqueda de huellas dactilares (1: N) dos maneras]. Registro de huellas dactilares, 2 veces cada entrada de huellas dactilares, 2 veces el procesamiento de imágenes de entrada, plantilla de síntesis almacenada en el módulo.

3. Coincidencia de huellas dactilares, a través del sensor de huellas dactilares, introduce para verificar la imagen y el procesamiento de huellas dactilares y luego compara con la plantilla de huellas dactilares del módulo (si coincide con una plantilla especificada en el módulo, llamado modo de coincidencia de huellas dactilares, es decir, 1: 1 modo; si coincide con varias plantillas, Llamado modo de búsqueda de huellas dactilares, es decir 1: modo N), el módulo da el resultado correspondiente (pasa o falla).

CARACTERÍSTICAS:

• Resolución: 500 ppp.
• Tiempo de entrada de la imagen de la huella digital: <1.0 segundo.
• Corriente máxima: <60mA.
• Corriente de suministro: <60mA.
• Voltaje de suministro: 3.3V.
• Interfaz de comunicación USB / UART.
• Área de ventana: 15.3x18.2mm.
• tamaño total: 23,3mm * 20,3mm * 48,1mm.
