Mini reproductor MP3

Descripción larga

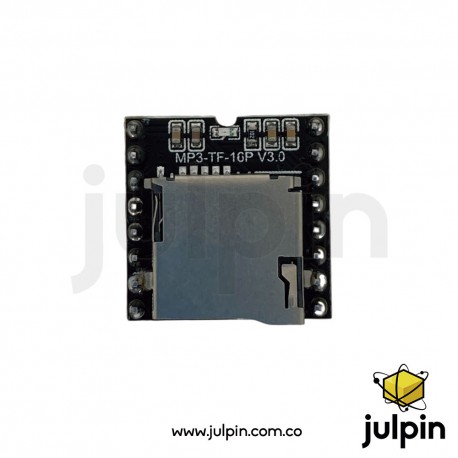

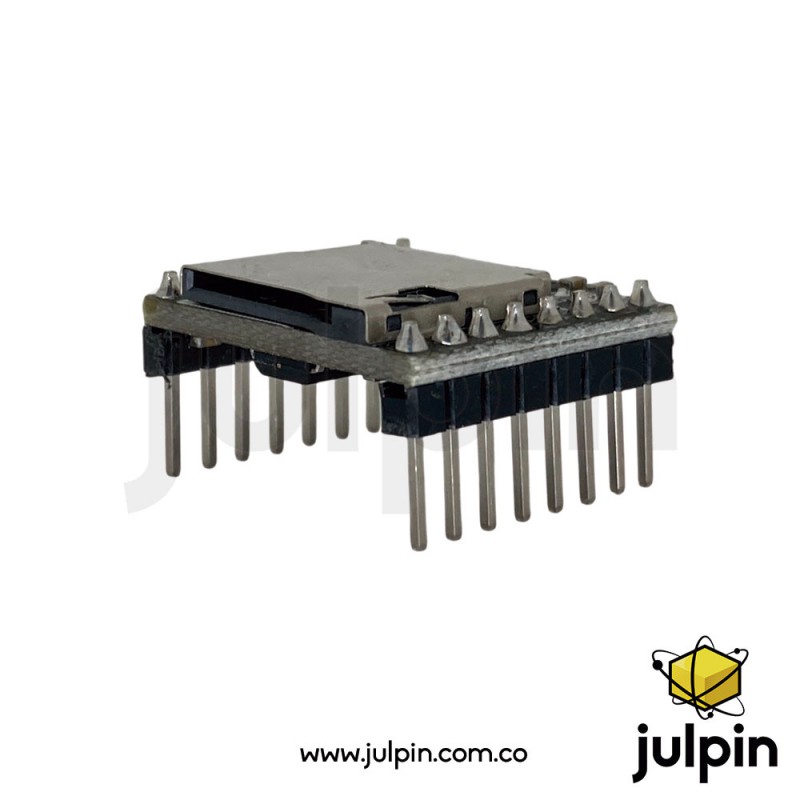

El Mini MP3 Player Module es un módulo de reproducción de audio digital diseñado para integrarse fácilmente en proyectos electrónicos, robóticos y educativos. Está basado en circuitos especializados de decodificación de audio, como el YX5200, ampliamente utilizados en módulos tipo DFPlayer Mini.

Este módulo permite reproducir archivos MP3, WAV y WMA´s almacenados en una tarjeta microSD, ofreciendo control mediante comunicación serial TTL, botones externos o entradas de activación directa. Incorpora un amplificador de audio integrado, lo que permite conectar directamente un altavoz sin necesidad de una etapa de potencia adicional.

Gracias a su bajo consumo, tamaño compacto y facilidad de uso, el Mini MP3 Player Module es muy utilizado en robots parlantes, alarmas sonoras, juguetes electrónicos, sistemas educativos y proyectos interactivos, siendo compatible con plataformas como Arduino, ESP32, ESP8266 y Raspberry Pi.

El módulo integra perfectamente el hardware de decodificación de MP3, WAV y WMA. El software es compatible con el controlador de tarjeta TF y admite los sistemas de archivos FAT16 y FAT32. Mediante un simple comando serial, se puede reproducir la música especificada, así como reproducir música y realizar otras funciones, sin necesidad de un tedioso proceso de bajo nivel, fácil de usar, estable y fiable.

Características técnicas

• Voltaje de alimentación: 3.2 V a 5.0 V DC

• Consumo típico: 20 mA a 30 mA (reproducción normal)

• Formatos de audio compatibles: MP3, WAV

• Soporte de almacenamiento: Tarjeta microSD / TF

• Capacidad de tarjeta soportada: hasta 32 GB (FAT16 / FAT32)

• Comunicación: Serial TTL (UART)

• Velocidad serial típica: 9600 bps

• Amplificador de audio integrado: Sí

• Potencia de salida: hasta 3 W (dependiente de alimentación y altavoz)

• Salida de audio: Mono

• Entradas para botones: Sí

• Control directo por pines IO: Sí

• Soporte de numeración de archivos: 01–255 (según estructura de carpetas)

• Nivel lógico: 3.3 V / 5 V compatible

• Dimensiones: ultra compacto (formato DFPlayer Mini)

• Admite frecuencias de muestreo (KHz): 8 / 11.025 / 12 / 16 / 22.05 / 24 / 32 / 44.1 / 48

• Salida DAC de 24 bits, rango dinámico: 90 dB, relación señal/ruido: 85 dB

• Compatible con los sistemas de archivos FAT16 y FAT32, admite tarjetas TF de hasta 32 GB, disco U de hasta 32 GB y 64 MB de memoria NORFLASH

• Dispone de diversos modos de control: modo de control de E/S, modo serie y modo de control de clave AD

• Función de anuncios en diferentes idiomas: permite pausar la música de fondo. El sonido de fondo se reanudará al finalizar la reproducción del anuncio.

• Los datos de audio se ordenan por carpeta, con capacidad para hasta 100 carpetas. Se pueden asignar carpetas cada 255 pistas.

• Volumen ajustable a 30 niveles, ecualizador ajustable a 6 niveles.

Usos y aplicaciones reales

• Robots parlantes y educativos

• Reproducción de mensajes de voz

• Sistemas de alerta y alarmas sonoras

• Juguetes electrónicos

• Proyectos STEAM y educativos

• Sistemas domóticos con audio

• Interfaces hombre-máquina (HMI básicas)

Consideraciones importantes

• Se recomienda usar resistencia en serie en la línea TX/RX para mayor estabilidad.

• El altavoz debe ser de 4 a 8 Ω para evitar sobrecarga.

• La calidad de audio depende del voltaje de alimentación y del altavoz usado.

• Los nombres de archivos deben seguir una estructura específica para correcta reproducción.

• No es un reproductor estéreo.
