Sensor de Movimiento Radar de Microondas RCWL-0516 – Detección 360°

Descripción larga

El RCWL-0516 Microwave Radar Module es un sensor de movimiento por microondas basado en tecnología Doppler, capaz de detectar objetos en movimiento sin requerir línea de vista directa. A diferencia de los sensores PIR tradicionales, que dependen del calor, este módulo emite microondas alrededor de ~3.2 GHz y detecta cambios en las ondas reflejadas causados por movimiento dentro de su rango de detección.

Este sensor ofrece detección omnidireccional (360°) con un rango típico de 5 a 8 metros, dependiendo de la configuración y el entorno, y puede operar a través de materiales no metálicos como vidrio o plástico. Estas características lo hacen ideal para aplicaciones de automatización de iluminación, alarmas de seguridad, control de presencia y robótica.

Gracias a su bajo consumo de energía, amplio rango de alimentación (4 V – 28 V DC) y salida digital TTL compatible con microcontroladores, el RCWL-0516 es muy popular en proyectos electrónicos educativos y de campo.

Características técnicas

• Voltaje de operación: DC 4 V – 28 V

• Corriente de operación: ~2.8 mA (típico); 3 mA (máx.)

• Frecuencia de operación: ~3.2 GHz

• Distancia de detección: ~5 – 9 m (ajustable)

• Ángulo de detección: 360° sin ángulo ciego

• Salida digital: TTL 0 V (LOW) / ~3.3 V (HIGH) cuando hay movimiento

• Capacidad de salida: ~100 mA

• Potencia de transmisión: 20 mW (típico) / 30 mW (máx.)

• Temperatura de operación: -20°C a +80°C

• Temperatura de almacenamiento: -40°C a +100°C

• Dimensiones aproximadas: 35.9 × 17.3 mm

• Peso aproximado: ~2 g

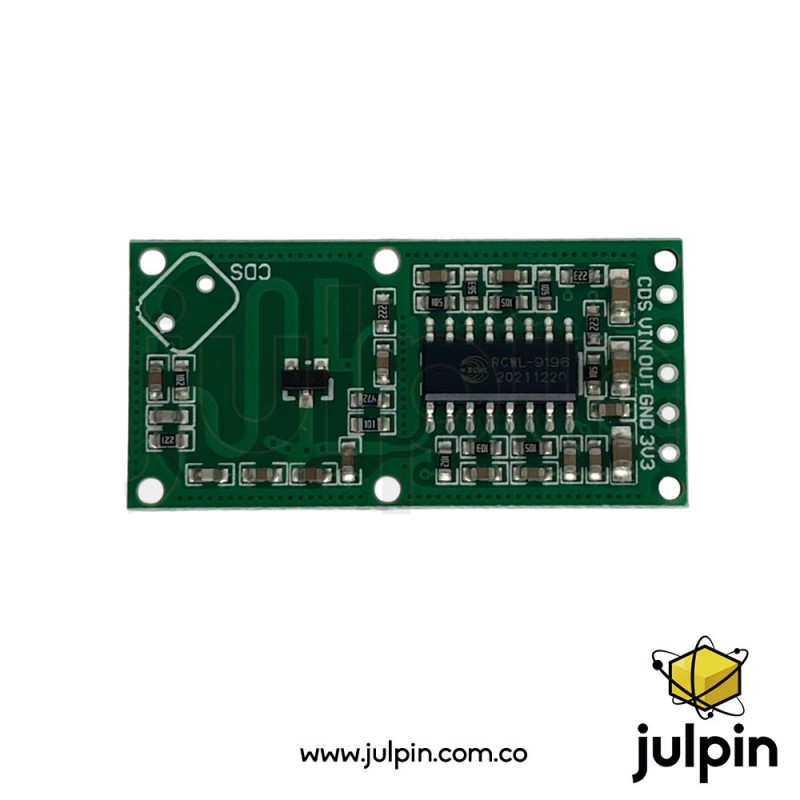

• Chip de control: RCWL-9196

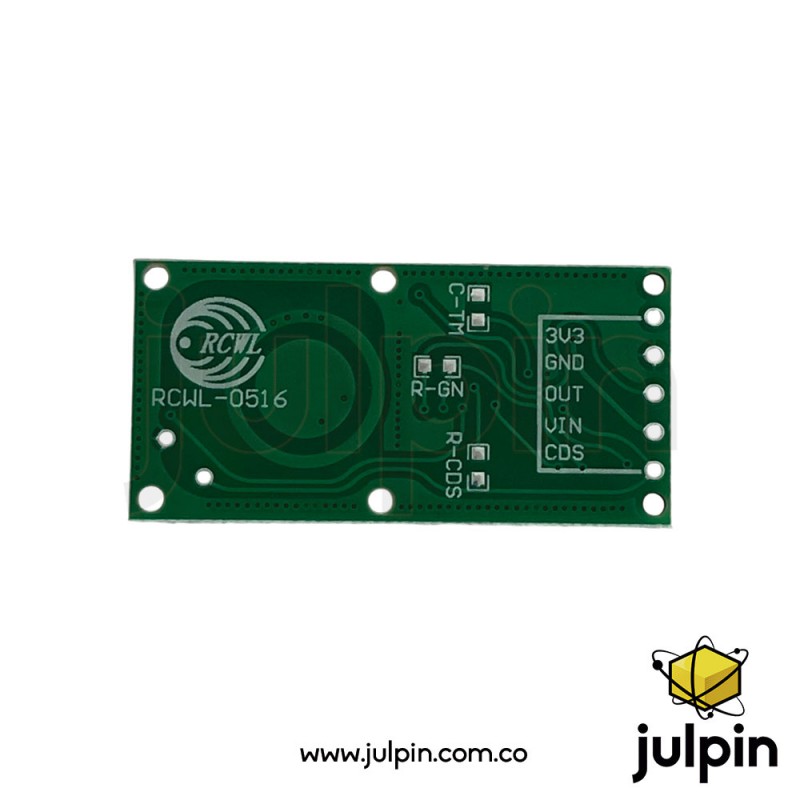

• Pines disponibles: VIN, GND, OUT, 3V3, CDS (opcional para LDR)

Usos y aplicaciones reales

• Automatización de iluminación: encendido/apagado automático de luces al detectar movimiento.

• Sistemas de seguridad y alarmas: activación de alarmas o cámaras ante presencia.

• Domótica: sensores de presencia para puertas, pasillos y espacios interiores.

• Robótica educativa y makers: detecta movimiento en robots y proyectos interactivos.

• Control de dispositivos electrónicos al detectar ocupación en un área.

• Proyectos con Arduino, ESP32 o Raspberry Pi para registrar presencia.

Consideraciones importantes

• Para mejor sensibilidad, orienta la cara con componentes hacia el área de detección.

• Evita colocar objetos metálicos muy cerca del módulo, ya que pueden interferir con la radiación de microondas.

• El pin CDS puede utilizarse con una fotorresistencia (LDR) para deshabilitar temporalmente la detección en condiciones de luz.

• Aunque la salida es digital, algunos usuarios la leen como *análogo para estimar distancia (no estándar).
