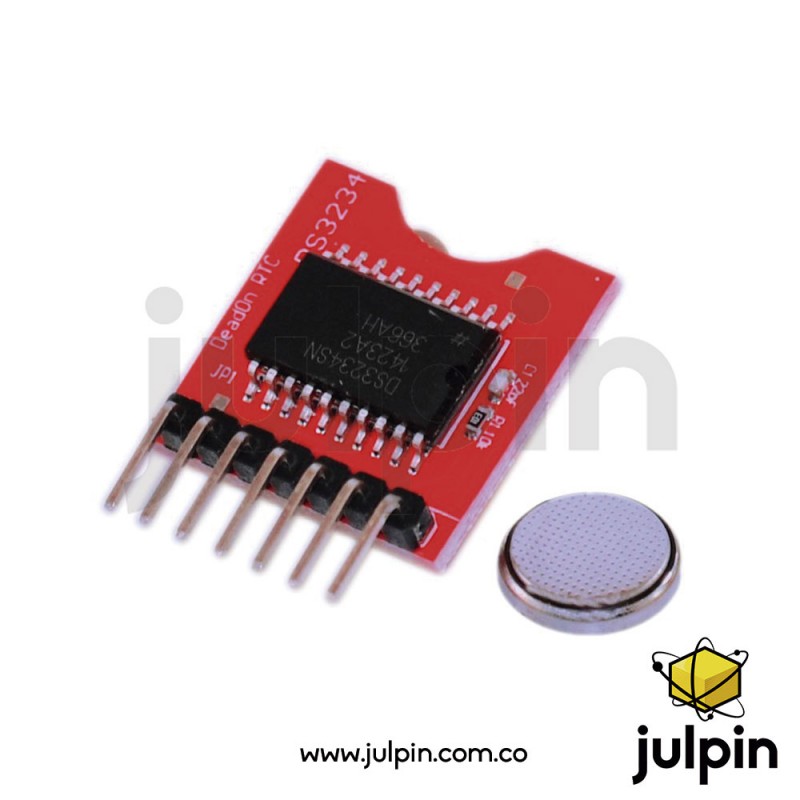

Módulo reloj medidor tiempo real

DESCRIPCIÓN:

El módulo DS3234 es un reloj de bajo costo, alta precisión y tiempo real (RTC). Adopta SPI? bus, oscilador de cristal integrado con compensación de temperatura (TCXO) y cristal. DS3234 se configura con referencia de voltaje de precisión después de la compensación de temperatura y un circuito comparador para monitorear VCC. Cuando la VCC está por debajo de la falla de energía (VPF), la salida del dispositivo / RST; Cuando VCC está debajo tanto en VPF como en VBAT, el dispositivo tendrá prohibido el acceso de lectura / escritura. El dispositivo también monitorea / pin RST, y se puede utilizar como el botón de reinicio? P. Cuando se desconecta la fuente de alimentación principal del dispositivo, el dispositivo cambia a la entrada de alimentación de respaldo para mantener la sincronización precisa. El resonador de cristal integrado mejora la precisión a largo plazo y reduce la cantidad de piezas. DS3234 proporciona un rango de temperatura de grado comercial e industrial, y adopta el paquete estándar de SO 300mil de la industria para 20 pines.

DS3234 adopta una copia de seguridad de batería SRAM de 256 bytes. Cuando la alimentación principal está baja, la potencia conectada al pin VBAT permite mantener el contenido de la RAM. El RTC puede contar segundos, minutos, horas, semanas, meses y proporcionar información del año. Durante meses de menos de 31 días, el dispositivo puede ajustarse automáticamente a fin de mes. También está equipado con la función de corrección del año bisiesto. El reloj tiene 24 horas o 12 horas con el modo del sistema indicador / AM / PM. Proporciona dos alarmas programadas programables todos los días y 1 contacto para salida de onda cuadrada programable. La dirección y los datos pueden ser transferidos en paralelo por el bus bidireccional SPI

CARACTERÍSTICAS:

• Modelo: DS3234
• Precisión: ± 3.5ppm con un rango de temperatura de 0 ° C a + 40 ° C
• Batería de respaldo para sincronización ininterrumpida
• Rango de temperatura de trabajo
• Grado industrial: a 40 ° C a + 85 ° C
• Grado comercial: 0 ° C a + 70 ° C
• Bajo consumo de energía,
• Reloj en tiempo real que cuenta segundos, minutos y, horas, semanas, meses y proporciona información del año, tiene conrección de año bisiesto hasta el año 2099
• Proporciona dos alarmas de tiempo cada día
