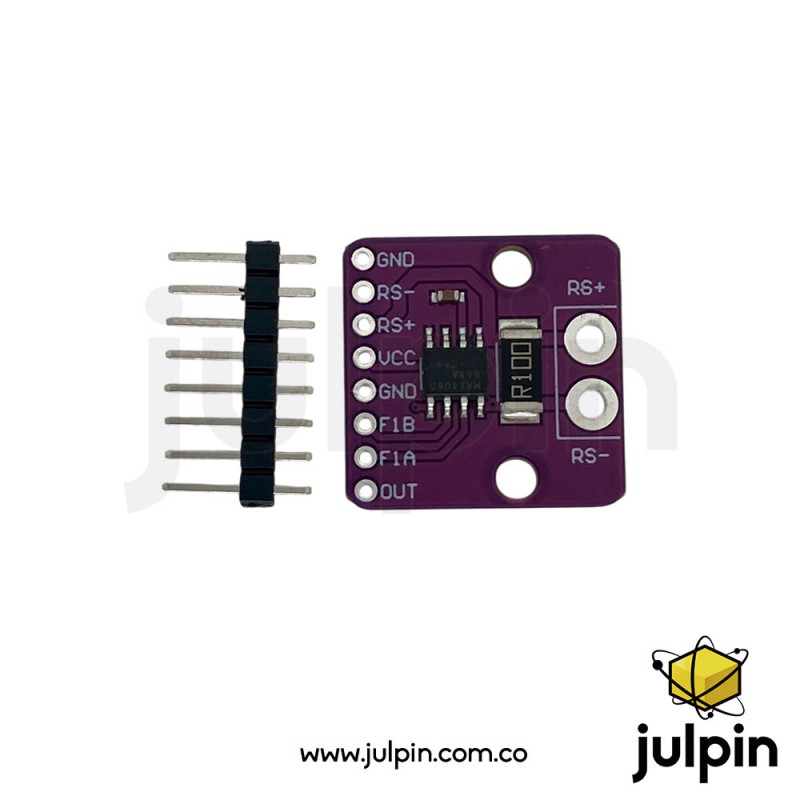

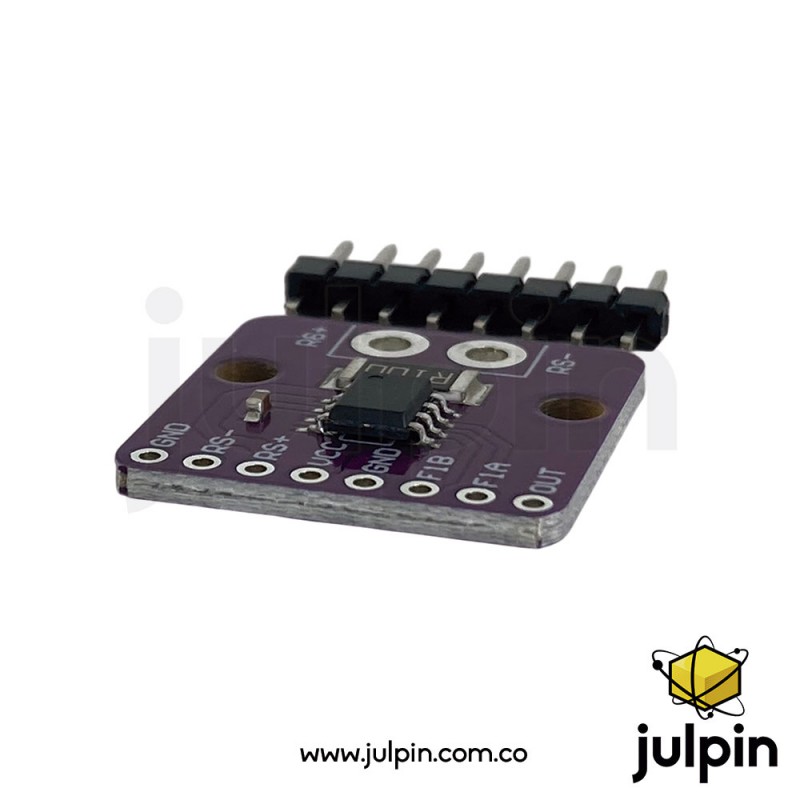

El CJMCU-4080 es un módulo electrónico basado en el circuito integrado MAX4080SASA, un amplificador de detección de corriente de alto nivel desarrollado por Analog Devices (anteriormente Maxim Integrated).
El MAX4080 está diseñado para medir la caída de tensión sobre una resistencia shunt colocada en el lado positivo de la alimentación (High Side), generando una salida analógica proporcional a la corriente medida.
A diferencia de un sensor Hall, este módulo realiza la medición mediante una resistencia de sensado externa, permitiendo una elevada precisión y una amplia capacidad de adaptación al rango de corriente requerido.
El MAX4080SASA corresponde específicamente a la versión de ganancia fija de 60 V/V, siendo adecuado para aplicaciones donde se desea amplificar pequeñas caídas de tensión producidas sobre la resistencia shunt.
Su amplio rango de tensión de modo común permite utilizarlo en sistemas industriales, automotrices, telecomunicaciones y aplicaciones de alimentación donde la corriente debe medirse sin interrumpir la referencia de tierra del sistema.
| Característica | Especificación |
|---|---|
| Modelo del módulo | CJMCU-4080 |
| Circuito integrado | MAX4080SASA |
| Fabricante del IC | Analog Devices (antes Maxim Integrated) |
| Tipo | Amplificador detector de corriente |
| Método de medición | High-Side Current Sense |
| Tipo de salida | Analógica |
| Característica | Especificación |
|---|---|
| Voltaje de alimentación del IC | 4.5 V a 76 V |
| Corriente típica de alimentación | 75 µA |
Estas especificaciones corresponden al MAX4080SASA.
| Característica | Especificación |
|---|---|
| Versión | MAX4080S |
| Ganancia fija | 60 V/V |
| Tipo de ganancia | Fija |
El sufijo S identifica específicamente la versión de 60 V/V.
Las versiones F (5 V/V) y T (20 V/V) corresponden a referencias diferentes y no deben confundirse con este módulo.
| Característica | Especificación |
|---|---|
| Precisión de escala completa | ±0.1 % |
| Voltaje típico de offset | 100 µV |
| Característica | Especificación |
|---|---|
| Ancho de banda típico | 250 kHz |
| Característica | Especificación |
|---|---|
| Temperatura mínima | -40 °C |
| Temperatura máxima | +125 °C |
| Característica | Especificación |
|---|---|
| Encapsulado | SOIC-8 |
| Número de pines | 8 |
| Característica | Especificación |
|---|---|
| Tipo de medición | High-Side |
| Medición bidireccional | No |
| Medición unidireccional | Sí |
El MAX4080 está diseñado específicamente para medición unidireccional.
La medición bidireccional corresponde al MAX4081, que es un circuito diferente.
El fabricante del MAX4080 indica aplicaciones como:
El CJMCU-4080 no es un sensor Hall, sino un módulo basado en un amplificador diferencial de precisión.
El circuito integrado MAX4080SASA únicamente amplifica la pequeña caída de tensión sobre una resistencia shunt; por tanto, el rango máximo de corriente depende completamente del valor y la potencia de dicha resistencia.
La versión instalada corresponde al MAX4080SASA (ganancia 60 V/V) y no debe confundirse con:
El amplio rango de modo común (4.5 V a 76 V) permite realizar mediciones en el lado positivo de la alimentación sin alterar la referencia de tierra del circuito.
