YXB929
Nuevo
La TS8900-PIC es una plataforma de desarrollo y experimentación basada en el microcontrolador PIC16F877A de Microchip Technology. La existencia de esta combinación está documentada comercialmente específicamente como “TS8900PIC Development Board Microchip PIC16F877A”.

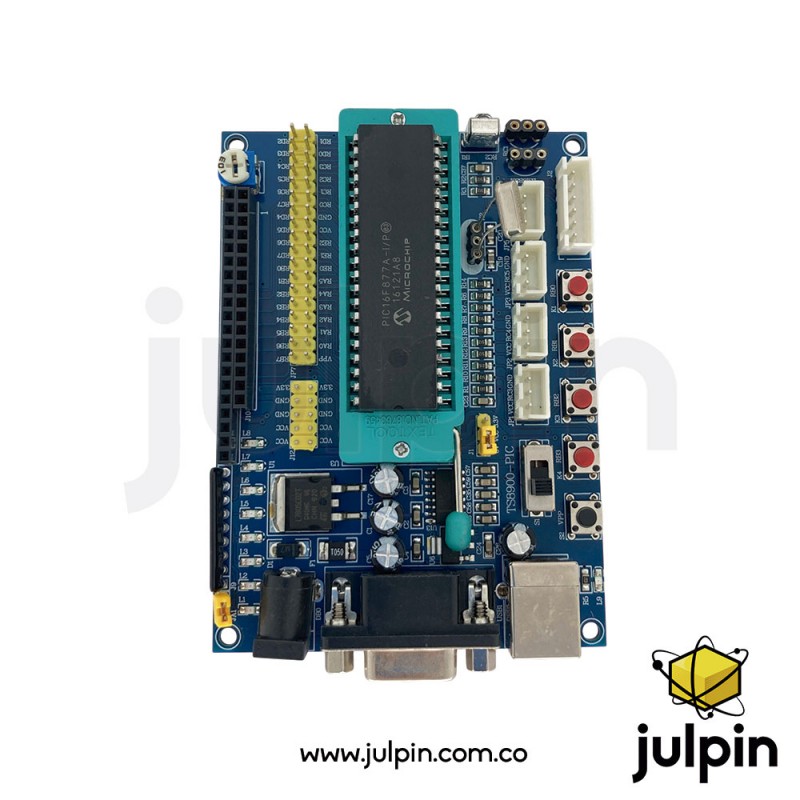

La unidad ofrecida incorpora concretamente un PIC16F877A-I/P, correspondiente a la versión PDIP de 40 pines del microcontrolador. En la propia tarjeta puede identificarse además la serigrafía TS8900-PIC.
El PIC16F877A es un microcontrolador CMOS Flash de 8 bits, arquitectura RISC y hasta 20 MHz, con 35 instrucciones, memoria Flash de programa, RAM, EEPROM, convertidor A/D de 10 bits, temporizadores, módulos CCP/PWM y comunicaciones USART, SPI e I²C.
La tarjeta facilita el trabajo experimental con este microcontrolador mediante un zócalo ZIF y conexiones físicas para acceder a sus diferentes puertos y desarrollar prácticas de electrónica, programación y sistemas embebidos.
| Característica | Especificación |
|---|---|
| Microcontrolador instalado | PIC16F877A-I/P |
| Fabricante | Microchip Technology |
| Arquitectura | 8 bits |
| Arquitectura CPU | RISC |
| Instrucciones | 35 instrucciones de palabra única |
| Velocidad máxima | 20 MHz |
| Tiempo de ejecución de instrucción | Hasta 200 ns |
| Encapsulado de la unidad | PDIP-40 |
| Número de pines | 40 |
Microchip confirma oficialmente estas características para el PIC16F877A.
PIC16F877A – página oficial de Microchip
| Tipo de memoria | Capacidad |
|---|---|
| Memoria de programa Flash | 8K × 14 palabras |
| RAM de datos | 368 bytes |
| EEPROM de datos | 256 bytes |
| Stack de hardware | 8 niveles |
Estos valores corresponden específicamente al PIC16F877A.
| Característica | Especificación |
|---|---|
| Líneas máximas de I/O | 33 |
| PORTA | Disponible |
| PORTB | Disponible |
| PORTC | Disponible |
| PORTD | Disponible |
| PORTE | Disponible |
| Característica | Especificación |
|---|---|
| ADC integrado | Sí |
| Resolución | 10 bits |
| Número de canales | 8 |
| Entradas | AN0 – AN7 |
El ADC forma parte del PIC16F877A y no es un convertidor adicional instalado en la tarjeta.
| Módulo | Característica |
|---|---|
| Timer0 | 8 bits |
| Timer1 | 16 bits |
| Timer2 | 8 bits |
| Watchdog Timer | Integrado |
| Característica | Especificación |
|---|---|
| Módulos CCP | 2 |
| Capture | Sí |
| Compare | Sí |
| PWM | Sí |
| Módulos | CCP1 / CCP2 |
Esto permite desarrollar aplicaciones de temporización y generación PWM directamente con los periféricos del PIC.
| Interfaz | Disponible |
|---|---|
| USART | Sí |
| SPI | Sí |
| I²C | Sí |
| MSSP | Sí |
| Parallel Slave Port | Sí |
Importante: esta tabla describe las interfaces internas del PIC16F877A. No implica que cada una disponga necesariamente de un transceptor externo dedicado en la TS8900-PIC.

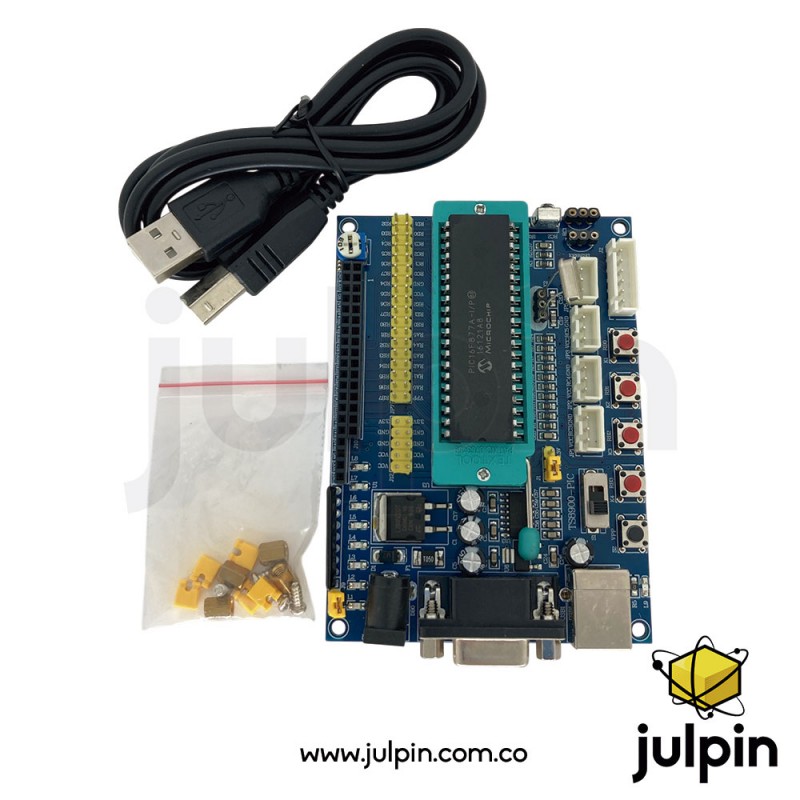

| Elemento | Presencia |
|---|---|
| Zócalo para PIC | ZIF de 40 pines |
| PIC16F877A-I/P | Sí |
| Conector USB | USB Tipo B |
| Conector DB9 | Sí |
| Jack DC | Sí |
| Interruptor deslizante | Sí |
| Pulsadores | 5 |
| Conectores de expansión | Sí |
| Headers de alimentación | Sí |
| Regulación de alimentación en PCB | Sí, circuito visible |
| Indicadores LED | Sí |
| Puntos/conectores identificados por puertos del PIC | Sí |
La combinación de la TS8900-PIC y el PIC16F877A resulta apropiada para enseñanza y experimentación con arquitectura PIC de 8 bits, programación de entradas/salidas digitales, lectura de señales analógicas mediante ADC, generación PWM, temporizadores, interrupciones y comunicaciones USART, SPI e I²C.
También puede utilizarse para desarrollar prácticas con sensores, displays, motores y actuadores mediante los circuitos de interfaz apropiados, así como para enseñanza de sistemas embebidos y programación de microcontroladores. Las capacidades que hacen posibles estas aplicaciones están documentadas directamente por Microchip para el PIC16F877A.
