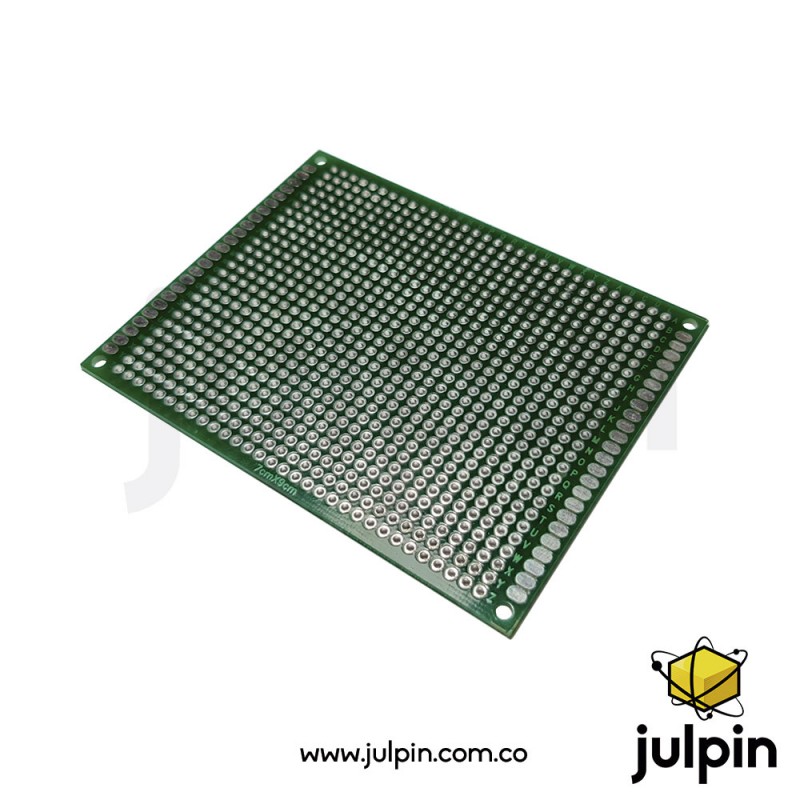

Placa PCB universal de prototipado 7 × 9 cm de una cara
YXK650
Nuevo
Placa universal para prototipado electrónico de 70 × 90 mm, fabricada en FR-4 (fibra de vidrio) y con espesor de 1,6 mm. Dispone de una matriz de 806 perforaciones distribuidas en 26 × 31 posiciones, con separación estándar de 2,54 mm, adecuada para el montaje y soldadura de componentes electrónicos de inserción (THT). La versión de esta ficha corresponde a una placa de una sola cara de cobre.
5.000 $
- Escribe tu opinión
Descripción
La PCB universal de prototipado 7 × 9 cm es una placa perforada diseñada para construir y probar circuitos electrónicos sin necesidad de fabricar una PCB personalizada. Su matriz de perforaciones facilita la instalación de componentes THT y la realización de conexiones mediante soldadura y cableado punto a punto. El formato de 70 × 90 mm, combinado con una retícula de 2,54 mm, permite trabajar con componentes y conectores que utilizan este espaciamiento estándar, convirtiéndola en una herramienta práctica para prototipos, montajes educativos, pruebas de circuitos y desarrollo de proyectos electrónicos. Las referencias coincidentes con esta presentación especifican construcción en FR-4, espesor de 1,6 mm, agujeros de aproximadamente 0,95–1,0 mm y 806 puntos.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Tipo | Placa universal de prototipado |
| Configuración | Una cara |
| Dimensiones | 70 × 90 mm (7 × 9 cm) |
| Material | FR-4 / fibra de vidrio |
| Espesor | 1,6 mm |
| Retícula entre centros | 2,54 mm (0,1") |
| Número de posiciones | 806 |
| Distribución | 26 × 31 |
| Diámetro de perforación | 0,95–1,0 mm |
| Color | Verde |
| Aplicación | Prototipado y montaje de circuitos electrónicos |
| Componentes previstos | Componentes de montaje THT |
Características principales
| Característica | Descripción |
|---|---|
| Formato universal | Permite desarrollar diferentes circuitos sobre una misma placa |
| Matriz de alta densidad | 806 posiciones de montaje distribuidas uniformemente |
| Paso estándar | La separación de 2,54 mm facilita el uso de componentes THT convencionales |
| Base FR-4 | Material de fibra de vidrio utilizado habitualmente para circuitos impresos |
| Diseño perforado | Permite insertar terminales de componentes directamente en la placa |
| Una cara | El diseño de cobre está destinado al prototipado sobre una sola cara |
Aplicaciones
Esta placa puede emplearse para prototipos electrónicos, prácticas de electrónica, proyectos educativos, circuitos con Arduino y microcontroladores, pruebas de sensores, módulos de control, circuitos de audio, sistemas de automatización, robótica y montajes experimentales. Las referencias de esta configuración también la destinan a proyectos con sensores, módulos GPS/GSM, circuitos de detección y control.
Recomendaciones de uso
Está orientada principalmente a componentes de inserción (THT) y al montaje mediante soldadura. La retícula de 2,54 mm resulta especialmente adecuada para componentes DIP, resistencias, condensadores, LED, conectores y otros componentes que utilicen este espaciamiento.
Para evitar errores en la ficha de JULPIN, no incluyo una corriente, tensión máxima de trabajo ni especificación de temperatura de la placa, ya que esos valores no están establecidos de forma verificable para esta referencia concreta en las fuentes consultadas.
YXK650
