Regulador de voltaje DC-DC con pantalla

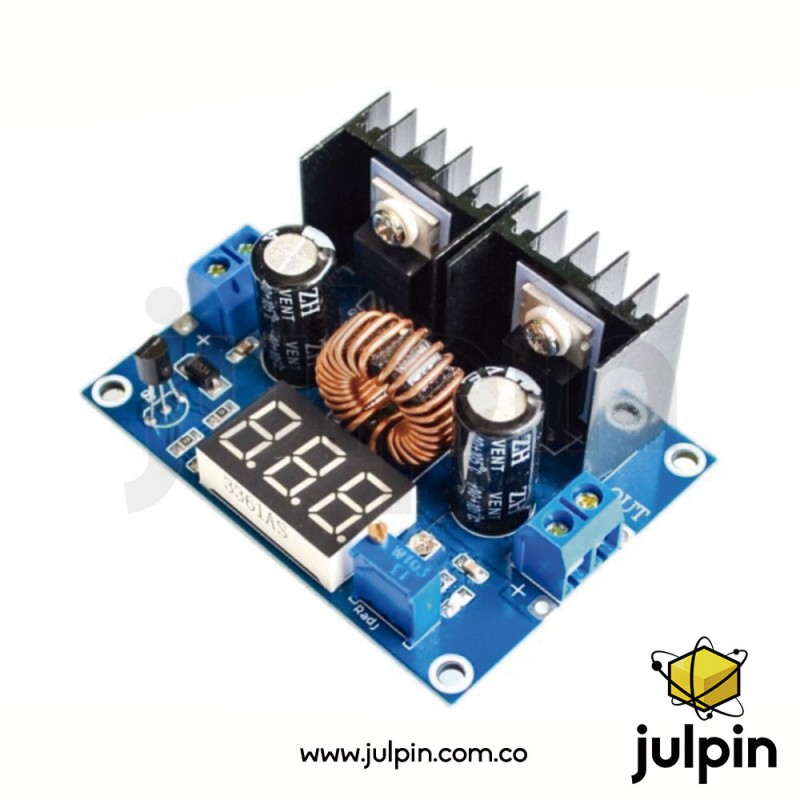

El regulador de voltaje DC-DC Step-Down, 8A y 200W. Tiene como función entregar un voltaje de salida constante regulada sin importar las pequeñas variaciones del voltaje de entrada o de carga. Soporta corrientes de salida de hasta 5A, voltaje de entrada entre 4V a 40V y voltaje de salida entre 1.25V a 36V. El voltaje de salida se selecciona mediante un potenciómetro multivuelta.

Los convertidores DC/DC son circuitos capaces de transformar un nivel de voltaje a otro de mayor o menor nivel. Existen dos tipos de convertidores o reguladores DC-DC: lineales y conmutados (switching). Los reguladores de tipo lineal como el clásico LM7805 o el LM317 son muy sencillos de utilizar pero no son eficientes energéticamente. Por el contrario los reguladores de tipo conmutado presentan altos niveles de eficiencia energética (superior al 80%). Los convertidores conmutados convierten el voltaje mediante el almacenamiento periódico de energía de entrada y la posterior liberación de esa energía en la salida de forma que el nivel de voltaje de final es el deseado. Los convertidores DC-DC conmutados con el objetivo de convertir la energía eléctrica con la máxima eficiencia poseen únicamente componentes que no presentan perdidas, es decir, que no absorben energía. Los componentes son básicamente de 2 tipos: conmutadores y almacenadores. Los conmutadores son interruptores del paso de corriente, que idealmente no presentan pérdidas por conmutación, normalmente son transistores mosfet. Los componentes almacenadores son los inductores y capacitores que almacenan la energía temporalmente para luego devolverla al circuito. Podemos clasificar a conmutadores DC-DC por su voltaje de salida en: reductores (Step-Down o Buck), elevadores (Step-Up o Boost) y reductores-elevadores (Step-Up-Down o Buck-Boost).

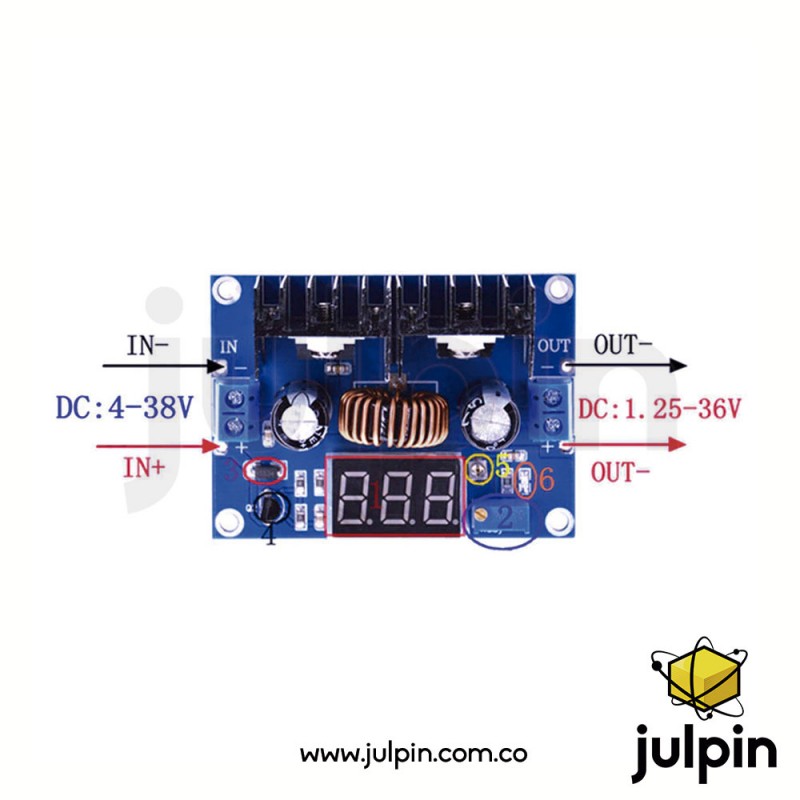

El regulador DC-DC 8A es un regulador de tipo conmutado reductor (Step-Down) con una alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado.  El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación. Permite obtener un voltaje regulado a partir de una fuente con un voltaje mayor mientras muestra en una pantalla digital el voltaje de salida ajustado.  Por ejemplo: puede obtener desde 1.25V hasta 36V a partir de una fuente o entrada desde 4V hasta 40V. Es capaz de manejar una carga de hasta 8A o 200W máx.

 NOTA: Para corrientes mayores a 5A se recomienda instalar un ventilador.
