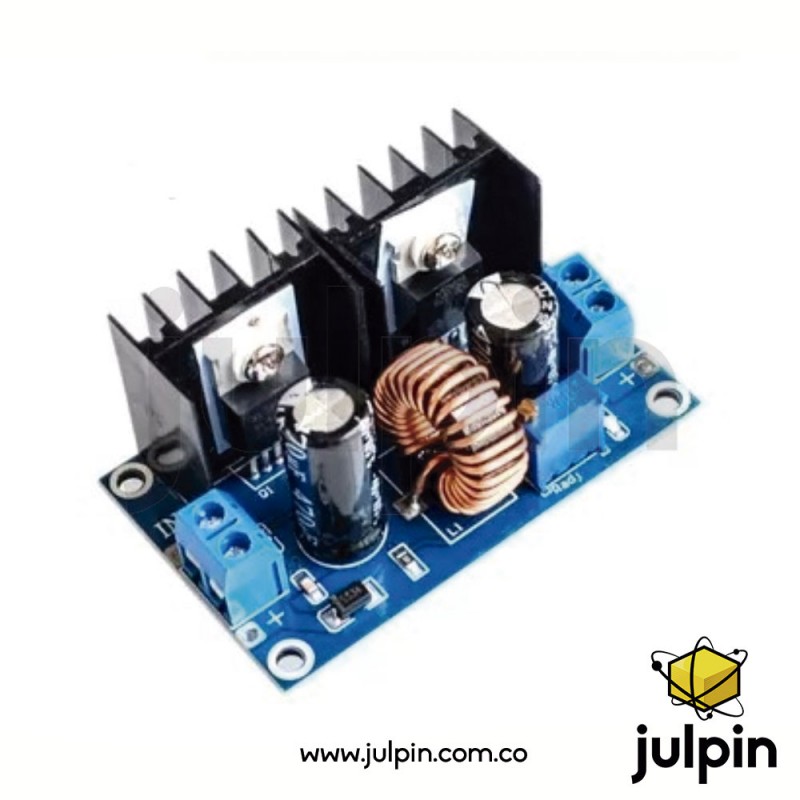

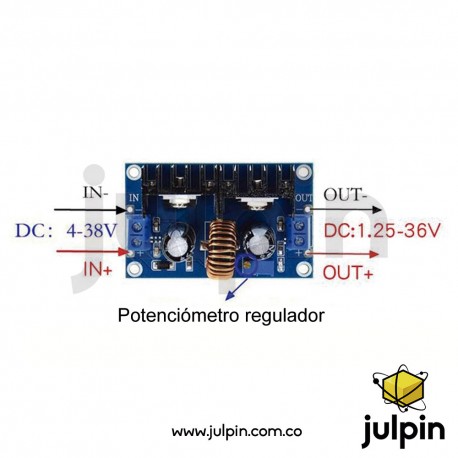

El regulador de voltaje DC-DC Step-Down, 8A y 200W. Tiene como función entregar un voltaje de salida constante regulada sin importar las pequeñas variaciones del voltaje de entrada o de carga. Soporta corrientes de salida constantes de 5A o con ventilación adicional hasta 8A, voltaje de entrada entre 4V a 40V y voltaje de salida entre 1.25V a 36V. El voltaje de salida se selecciona mediante un potenciómetro multivuelta.
El regulador DC-DC 8A es un regulador de tipo conmutado reductor (Step-Down) con una alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado. El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación. Permite obtener un voltaje regulado a partir de una fuente con un voltaje mayor. Por ejemplo: puede obtener desde 1.25V hasta 36V a partir de una fuente o entrada desde 4V hasta 40V. Es capaz de manejar una carga de hasta 8A o 200W máx.
NOTA: Para corrientes mayores a 5A se recomienda instalar un ventilador.
CARACTERÍSTICAS:
Modelo: XL4016E1.
Tipo: XH-M401.
Modo de voltaje: Modulación PWM.
Regulador: Step Down DC-DC.
Voltaje de entrada: 4V a 40V DC.
Voltaje de salida: 1.25V a 36V DC
V. Salida ajustable (Regulable por trimmer)
Corriente de salida: 5A para trabajo prolongado (8A máximo con ventilación adicional).
