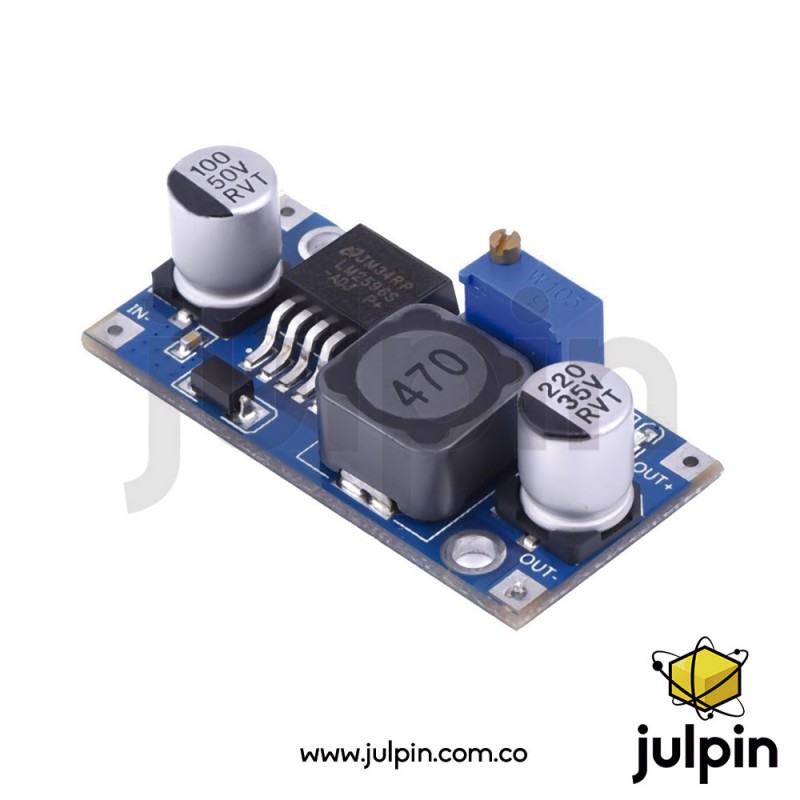

Regulador DC-DC ajustable LM2596S Step-Down

DESCRIPCIÓN:

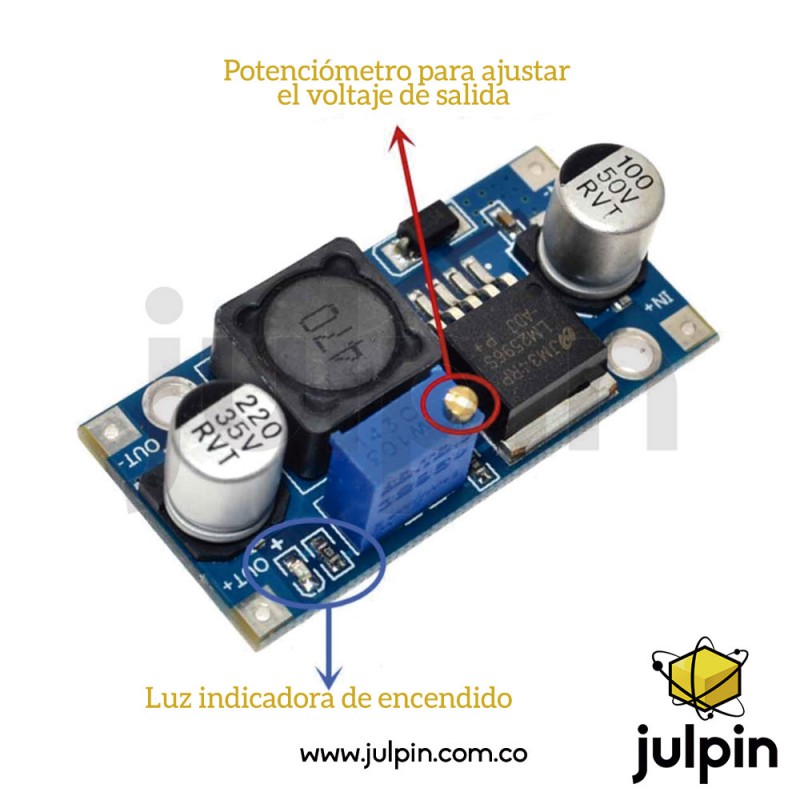

Este módulo convertidor de voltaje DC-DC Step-Down está basado en el chip LM2596 que tiene como función entregar un voltaje de salida constante (regulado) inferior al voltaje de entrada sin importar las variaciones del voltaje de entrada. este módulo soporta una corriente máxima de salida 3A, voltaje de entrada entre 4V a 35V y voltaje de salida entre 1.23V a 30V. El ajuste del voltaje de salida se realiza girando un pequeño potencioómetro instalado en el módulo.

Los convertidores DC/DC son circuitos capaces de transformar un nivel de voltaje a otro de mayor (Step-Up) o menor nivel (Step-Down). Existen dos tipos de convertidores o reguladores DC-DC: lineales y conmutados (switching). Los reguladores de tipo lineal como el clásico LM7805 o el LM317 son muy sencillos de utilizar pero no son eficientes energéticamente. Por el contrario los reguladores de tipo conmutado presentan altos niveles de eficiencia energética (superior al 80%). Los convertidores conmutados convierten el voltaje mediante el almacenamiento periódico de energía de entrada y la posterior liberación de esa energía en la salida de forma que el nivel de voltaje de final es el deseado. Los convertidores DC-DC conmutados con el objetivo de convertir la energía eléctrica con la máxima eficiencia poseen únicamente componentes que no presentan perdidas, es decir, que no absorben energía. Los componentes son básicamente de 2 tipos: conmutadores y almacenadores. Los conmutadores son interruptores del paso de corriente, que idealmente no presentan pérdidas por conmutación, normalmente son transistores mosfet. Los componentes almacenadores son los inductores y capacitores que almacenan la energía temporalmente para luego devolverla al circuito. Podemos clasificar a conmutadores DC-DC por su voltaje de salida en: reductores (Step-Down o Buck), elevadores (Step-Up o Boost) y reductores-elevadores (Step-Up-Down o Buck-Boost).

El convertidor DC-DC LM2596S es un regulador de tipo conmutado reductor (Step-Down o Buck) con una alta eficiencia de conversión, excelente regulación de línea y bajo voltaje de rizado.  El módulo reduce al mínimo el uso de componentes externos para simplificar el diseño de fuentes de alimentación. Permite obtener un voltaje regulado a partir de una fuente con un voltaje mayor, por ejemplo: obtener 5V, 3.3V, 1.8V a partir de una fuente o batería de 12V. Para asegurar un buen funcionamiento el nivel de voltaje de entrada debe ser superior al nivel de voltaje de salida por lo menos en 1.5V, ya que de no ser así, se presentaría problemas de eficiencia y rendimiento. Es capaz de manejar una carga de hasta 3A, cuando se emplee para una corriente superior a 2A es recomendable adicionar un disipador de calor.

CARACTERÍSTICAS:

• Modelo: LM2596S DC-DC Step-Down.
• Voltaje de entrada: 4V ~ 35V.
• Voltaje de salida: 1.23V ~ 30V.
• Ondulación de salida: <30mV.
• Corriente de salida: 3A (Max).
• Eficiencia de conversión: 92% (MAX).
• Frecuencia de conmutación: 150KHz.
• Temperatura de trabajo: - 45°C ~ +85°C.
• Tamaño: 43 mm * 21 mm * 14 mm (largo * ancho * alto)

NOTA:

• El voltaje de entrada debe ser mayor que el voltaje de salida. (No se puede aumentar, No es un elevador).
• La corriente de salida máxima es de alta eficiencia (92%) es de 3A Máximo.
