Módulo sensor seguidor de línea de 8 canales

Descripción

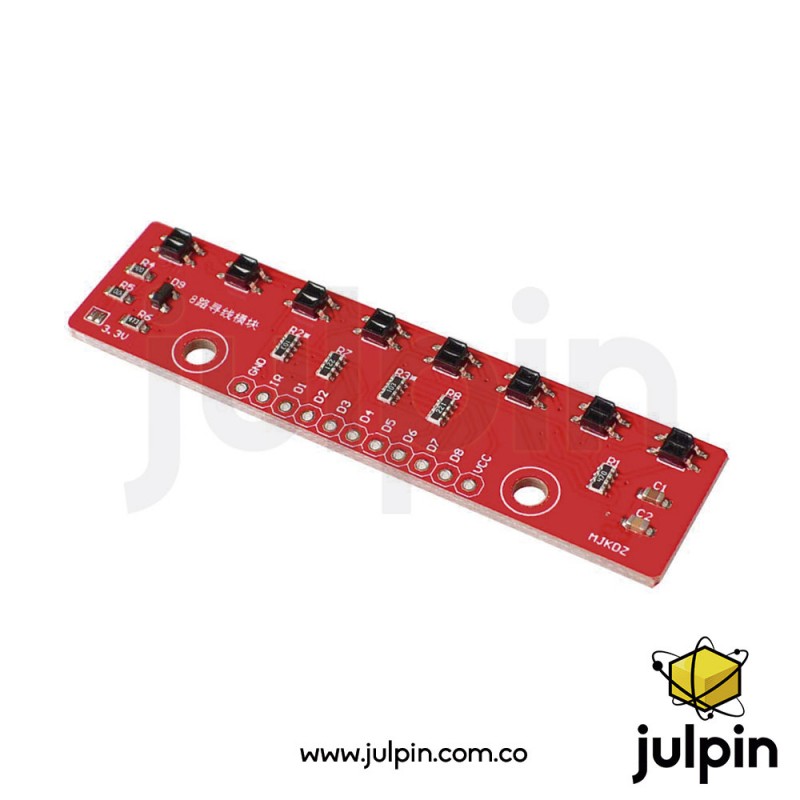

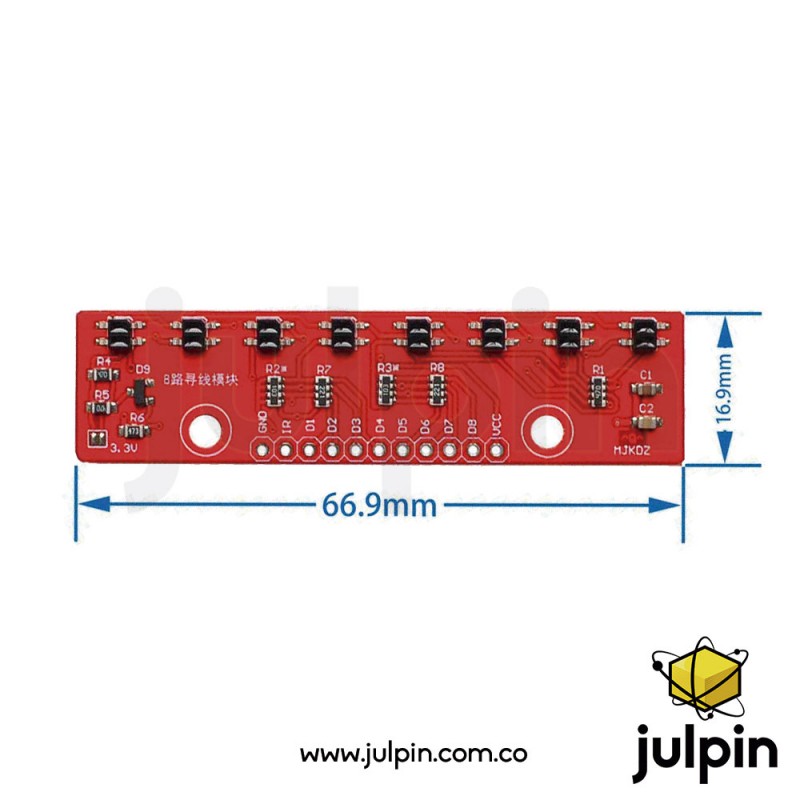

El módulo sensor infrarrojo seguidor de línea de 8 canales integra ocho elementos sensores infrarrojos en una misma placa, permitiendo obtener una lectura distribuida de la superficie que se encuentra frente al robot. Esta configuración ofrece mayor información espacial que los módulos de 3 o 5 canales, ya que permite identificar con mayor precisión la posición y el desplazamiento de una línea respecto al vehículo. En el diseño de esta referencia, los ocho canales están identificados como D1 a D8, acompañados por conexiones de alimentación VCC y GND y una conexión de señal infrarroja. El módulo está pensado para trabajar como parte del sistema de control de un robot o carro inteligente, donde el microcontrolador procesa las señales de los sensores para realizar correcciones de trayectoria. Los módulos de ocho canales son utilizados en sistemas de seguimiento de línea y también pueden emplearse para algoritmos de cálculo de posición o error de trayectoria.

Especificaciones técnicas

Características principales

¿Cómo funciona?

Cada canal utiliza detección infrarroja por reflexión. El sensor emite radiación infrarroja hacia la superficie y responde de acuerdo con la cantidad de luz reflejada. Las diferencias entre una zona clara y una línea oscura permiten al controlador determinar dónde se encuentra la trayectoria respecto al conjunto de sensores.

Al disponer de ocho canales, el sistema puede representar la posición de la línea con mayor resolución. Esto resulta particularmente útil cuando se desea implementar algoritmos de control más precisos, incluyendo métodos de cálculo de error y control PID. Los sistemas de ocho sensores se utilizan precisamente para obtener información más detallada de la posición de la línea durante el movimiento del robot.

Aplicaciones

Este módulo puede utilizarse en robots seguidores de línea, carros inteligentes, vehículos autónomos educativos, proyectos Arduino y microcontroladores, robótica educativa, plataformas experimentales, laboratorios, kits DIY y proyectos de investigación en control de movimiento. La documentación de la referencia YXC080 señala específicamente aplicaciones en robots, carros inteligentes, laboratorio y kits DIY.

También es apropiado para proyectos donde se necesite obtener varias lecturas simultáneas de una superficie para determinar la posición de una trayectoria. Los arreglos de ocho sensores permiten desarrollar estrategias de seguimiento más elaboradas que las basadas únicamente en uno o dos sensores.

Recomendaciones de uso

Para obtener una detección estable, se recomienda mantener los sensores a una altura apropiada respecto a la superficie de seguimiento y realizar pruebas con el material y contraste que tendrá la pista definitiva. La iluminación ambiental, la distancia a la superficie y las características reflectivas del material pueden afectar la lectura infrarroja.

También es importante tener en cuenta que este módulo es un arreglo de sensores y no un controlador de motores. Las señales de los ocho canales deben ser procesadas por un microcontrolador o sistema de control que posteriormente determine la acción de los motores.
