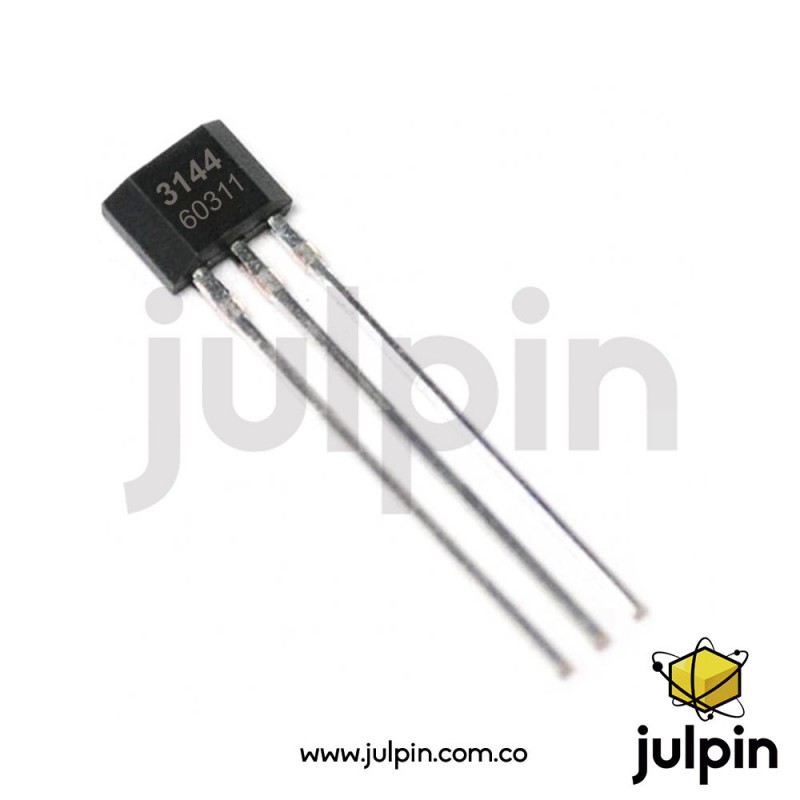

Sensor de efecto Hall A3144 / OH3144 / Y3144 de 3 pines

Descripción

El A3144/OH3144 es un interruptor electrónico basado en efecto Hall que convierte la presencia de un campo magnético en una señal digital. El dispositivo incorpora internamente regulación de tensión, generador de tensión Hall, amplificación diferencial, disparador Schmitt y una salida de colector abierto. En la versión OH3144, el fabricante especifica funcionamiento con campos magnéticos correspondientes al polo sur, con la salida conmutando a nivel bajo cuando se alcanza el punto de operación. Esto permite utilizarlo para detección de posición, conteo de revoluciones, medición de velocidad y conmutación sin contacto.

Especificaciones técnicas

Los datos anteriores corresponden directamente a la documentación técnica oficial de Nanjing Ouzhuo Technology para OH3144.

Distribución de pines

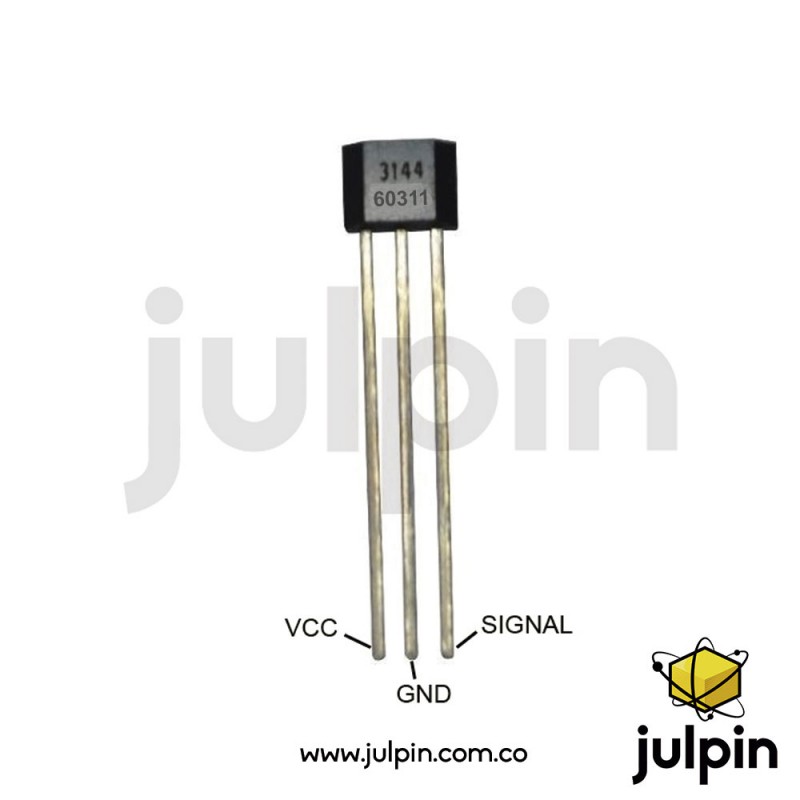

Para el OH3144, el fabricante especifica la siguiente configuración:

Funcionamiento de la salida

El OH3144 es un sensor unipolar activo en nivel bajo. Cuando el campo magnético alcanza el punto de operación, la salida conmuta a nivel bajo. Cuando el campo disminuye hasta el punto de liberación, la salida retorna a su estado de reposo. La histéresis incorporada evita conmutaciones inestables cuando el campo se encuentra cerca del umbral.

Esto lo diferencia de un sensor Hall lineal: el A3144/OH3144 funciona como interruptor, no como un sensor que entregue una tensión analógica proporcional al campo magnético.

Características principales

Aplicaciones

• Detección de posición.
• Conteo de revoluciones.
• Medición de velocidad de motores.
• Detección de dirección y velocidad.
• Sensores para motores BLDC.
• Medición de flujo.
• Contadores y sistemas de detección sin contacto.
• Odómetros y sistemas de velocidad.

Recomendaciones de uso

Para seleccionar correctamente la distancia de trabajo es necesario considerar la intensidad del campo magnético en la ubicación del elemento Hall, no simplemente una distancia fija de detección. La propia documentación de Allegro explica que la distancia efectiva depende del campo del imán, su geometría, la trayectoria y el entrehierro entre el imán y el sensor.

También es importante no describirlo como un detector de “metales” en general: el dispositivo detecta campos magnéticos. Un objeto metálico que no produzca el campo magnético adecuado no constituye por sí mismo el objetivo de detección.
