YXE096
Nuevo
El terminal eléctrico tipo pin de punta plana es un accesorio de conexión utilizado para preparar el extremo de un cable antes de introducirlo en una bornera de tornillo. Su cuerpo tubular permite alojar el conductor y realizar una unión mecánica mediante crimpado o aplicando soldarura de estaño, mientras que la sección frontal se encuentra conformada como una lengüeta plana, facilitando su inserción y sujeción dentro de determinados bloques de terminales.
Este formato resulta especialmente útil en instalaciones eléctricas, tableros de control, automatización, electrónica y proyectos de robótica donde se requiere una terminación más organizada y consistente que la conexión directa de un conductor desnudo. Los terminales tipo pin están disponibles para diferentes secciones de cable y se fabrican habitualmente en cobre, frecuentemente con acabado estañado para mejorar la resistencia a la corrosión.

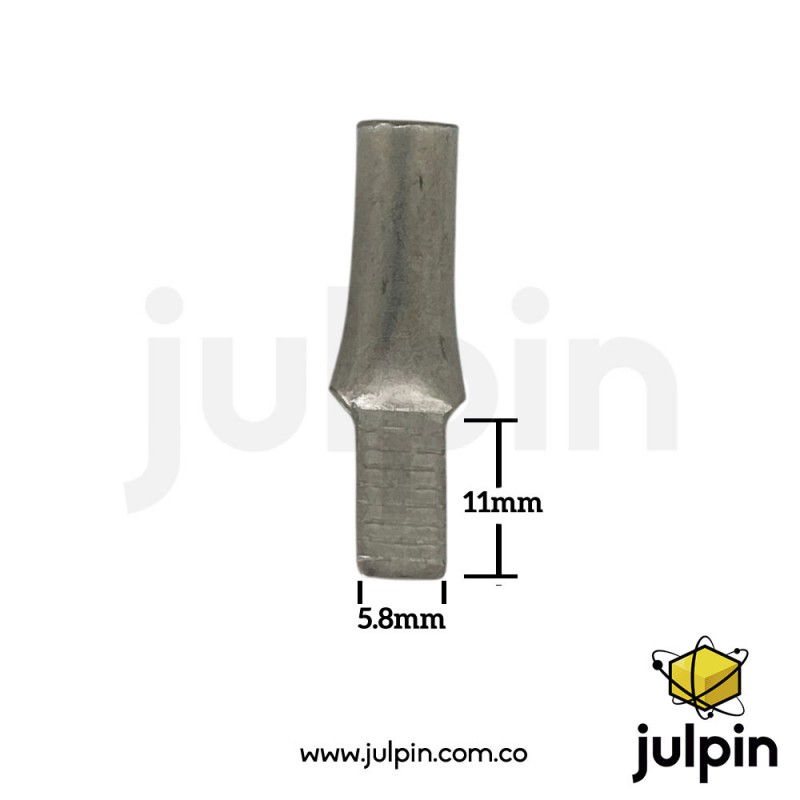

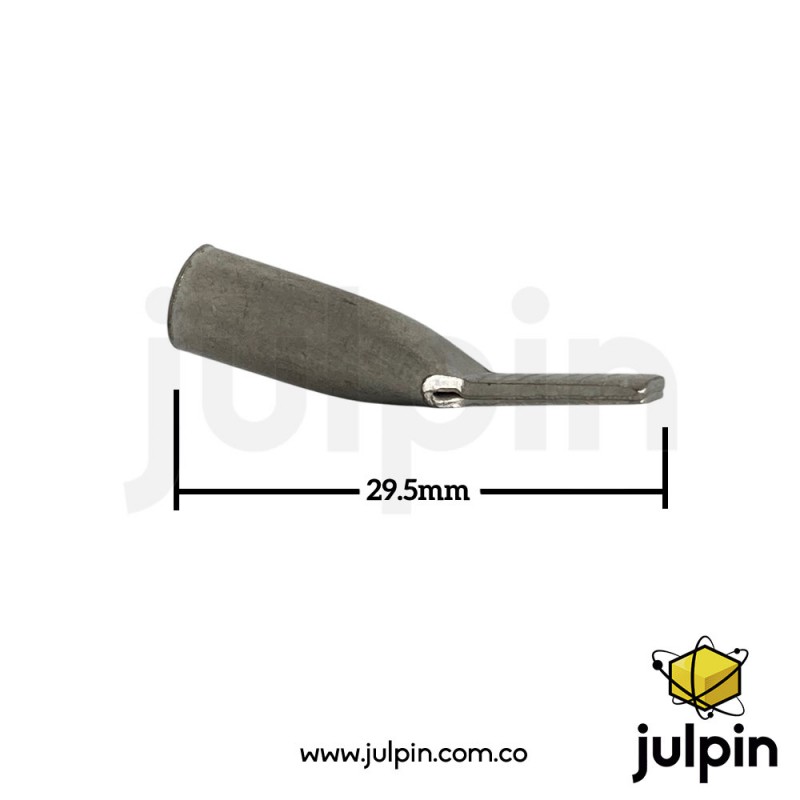

La pieza ofrecida corresponde a una terminación tipo pin plana no aislada, con una longitud total de aproximadamente 29,5 mm, una punta plana de aproximadamente 11 mm de longitud y 5,8 mm de ancho.
| Característica | Especificación |
|---|---|
| Tipo | Terminal eléctrico tipo pin de punta plana |
| Diseño | Pin plano / lengüeta plana |
| Tipo de terminación | No aislada |
| Material | Metal conductor, típicamente cobre |
| Acabado | Metálico |
| Longitud total | 29,5 mm |
| Ancho de la punta plana | 5,8 mm |
| Longitud de la punta plana | 11 mm |
| Diámetro aproximado del cuerpo | 5 mm |
| Método de fijación al conductor | Crimpado |
| Conexión de destino | Bornera o bloque terminal de tornillo |
| Forma del contacto | Plano |
| Aislamiento | No aislado |
| Aplicación | Conexiones eléctricas y tableros de control |
| Característica | Beneficio |
|---|---|
| Punta plana | Facilita la sujeción del terminal dentro de determinados bloques de conexión. |
| Cuerpo tubular | Permite introducir el conductor antes del crimpado. |
| Diseño no aislado | Ocupa poco espacio y permite utilizarlo en montajes donde el aislamiento se proporciona mediante la propia bornera. |
| Construcción metálica | Proporciona una superficie conductora adecuada para la conexión eléctrica. |
| Formato compacto | Adecuado para tableros, mecanismos y proyectos con espacio limitado. |
| Terminación mediante crimpado | Permite preparar el extremo del cable de forma uniforme y mecánicamente estable. |
Los terminales tipo pin están destinados precisamente a realizar terminaciones de conductores y facilitar su conexión en sistemas eléctricos; los modelos planos se emplean cuando la geometría del bloque terminal requiere una superficie de contacto plana.
