YXD051-F625ZZ

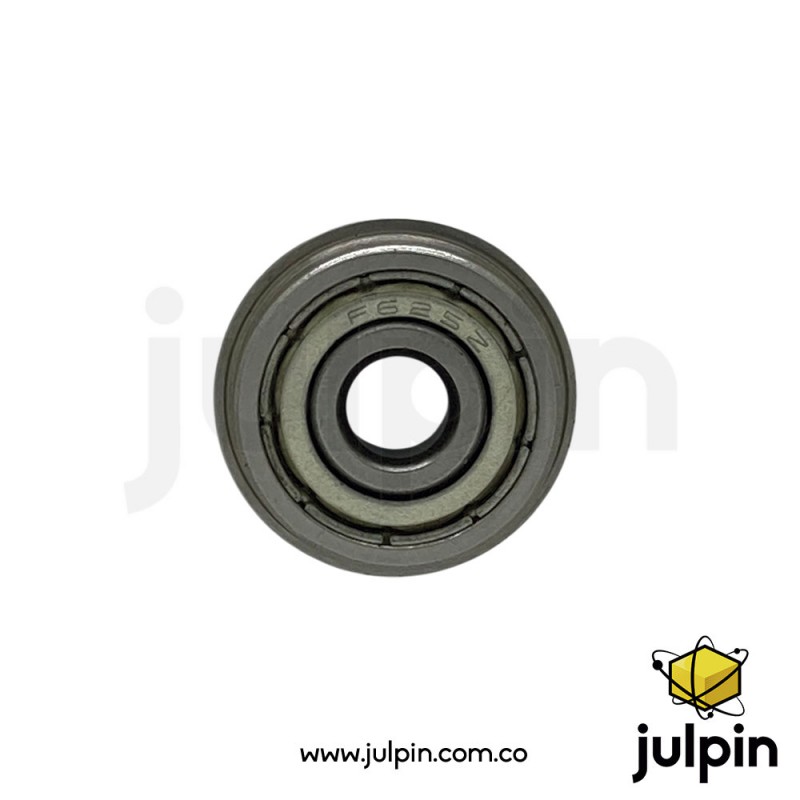

El F625ZZ es un rodamiento rígido de bolas de pequeñas dimensiones diseñado para aplicaciones donde se necesita un elemento de giro compacto con un sistema sencillo de montaje. A diferencia del 625ZZ, que tiene las mismas dimensiones principales pero no incorpora brida, el F625ZZ cuenta con una brida de 18 mm de diámetro exterior, ubicada en uno de los extremos del aro exterior. Esta característica permite que el rodamiento pueda apoyarse contra una superficie del alojamiento y facilita su posicionamiento axial durante el montaje.
El rodamiento utiliza una configuración de una hilera de bolas y está destinado principalmente a soportar cargas radiales. El sufijo ZZ identifica el uso de blindajes metálicos en ambos lados, que ayudan a proteger el interior del rodamiento frente a partículas y a conservar el lubricante.
Por su tamaño y configuración con brida, el F625ZZ resulta especialmente útil en mecanismos compactos de impresoras 3D y CNC, sistemas de movimiento, rodillos, guías, pequeños mecanismos de transmisión y proyectos de robótica. En Colombia, esta referencia se comercializa específicamente como rodamiento para impresoras 3D y CNC, utilizando la denominación F625ZZ y las dimensiones 5 × 16 × 5 mm.
| Característica | Especificación |
|---|---|
| Referencia | F625ZZ |
| Tipo | Rodamiento de bolas radial |
| Construcción | Una hilera |
| Diseño | Miniatura con brida |
| Diámetro interior | 5 mm |
| Diámetro exterior | 16 mm |
| Ancho | 5 mm |
| Diámetro exterior de la brida | 18 mm |
| Espesor de la brida | 1 mm |
| Tipo de blindaje | ZZ – ambos lados |
| Número de bolas | 7 |
| Diámetro de las bolas | 2,778 mm |
| Carga dinámica básica | 1910 N |
| Carga estática básica | 670 N |
| Velocidad límite con grasa | 36.000 RPM |
| Masa aproximada | 5,3 g |
| Tipo de carga principal | Radial |
| Sistema de montaje | Ajuste a presión |
| Juego radial | Depende de la clase de juego especificada |
Los valores dimensionales y de capacidad de carga corresponden a las especificaciones publicadas para F625ZZ por NSK.
| Elemento | Característica |
|---|---|
| Aro interior | Acero para rodamientos |
| Aro exterior | Acero para rodamientos |
| Elementos rodantes | Bolas de acero |
| Jaula | Acero estampado |
| Blindajes | Metálicos, ambos lados |
| Brida | Integrada en el aro exterior |
| Lubricación | Lubricado con grasa |
| Configuración | Una hilera |
La característica que diferencia al F625ZZ del 625ZZ es su brida integrada.
La brida proporciona una superficie de apoyo que permite posicionar el rodamiento dentro de un alojamiento, evitando que el rodamiento avance en una dirección durante el montaje. Esto resulta particularmente útil en estructuras fabricadas con placas, soportes o piezas mecanizadas donde se necesita una referencia axial sencilla.
| Referencia | Diámetro interior | Diámetro exterior | Ancho | Brida |
|---|---|---|---|---|
| F625ZZ | 5 mm | 16 mm | 5 mm | 18 mm |
| 625ZZ | 5 mm | 16 mm | 5 mm | No |
Por tanto, F625ZZ y 625ZZ no deben considerarse exactamente el mismo rodamiento para aplicaciones donde la brida sea necesaria.
| Parámetro | Medida |
|---|---|
| Eje compatible | 5 mm |
| Alojamiento para aro exterior | 16 mm |
| Espacio axial del cuerpo | 5 mm |
| Diámetro de la brida | 18 mm |
| Espesor de la brida | 1 mm |
Para diseñar un alojamiento, es importante considerar no solamente el diámetro de 16 mm del aro exterior, sino también el espacio necesario para la brida de 18 mm.
