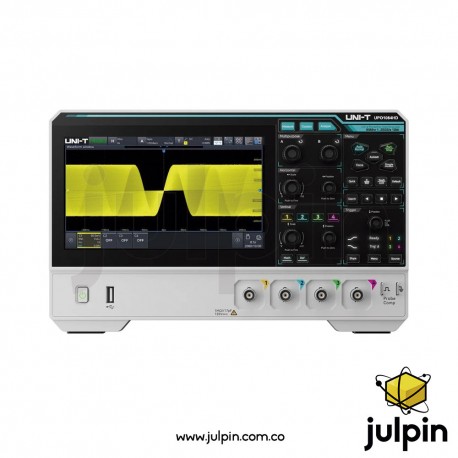

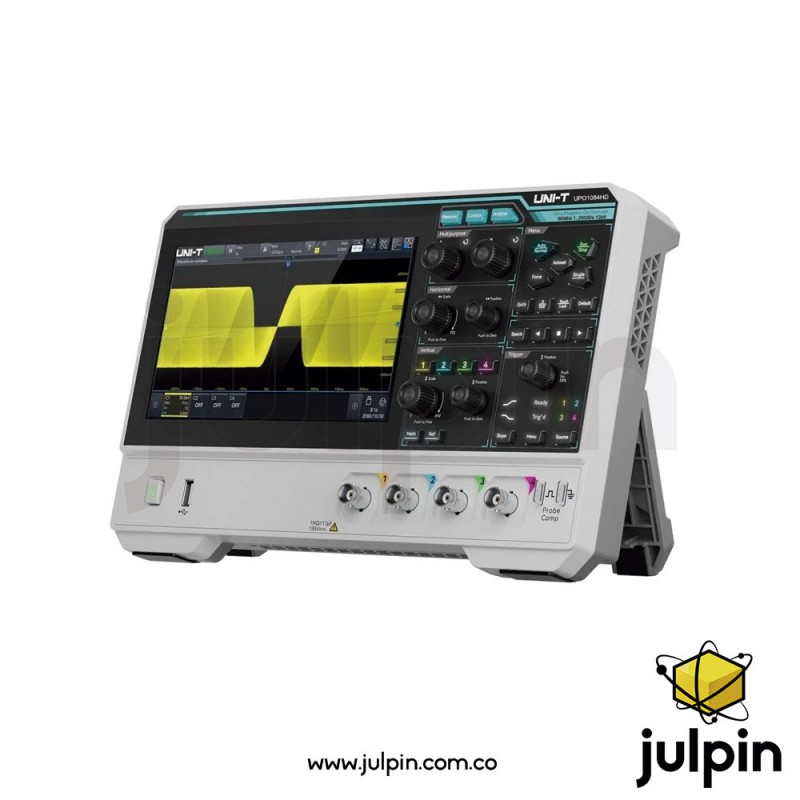

Osciloscopio Digital High-Definition UNI-T UPO1084HD

Descripción

El osciloscopio UNI-T UPO1084HD es un instrumento profesional de medición y análisis diseñado para ingenieros, técnicos y entornos educativos que requieren observación detallada de señales eléctricas complejas. Con un ancho de banda de 80 MHz, 4 canales analógicos y una resolución vertical de 12 bit (hasta 16 bit con ERES), este osciloscopio ofrece alta fidelidad y claridad en la visualización de formas de onda al mismo tiempo que mantiene un rendimiento robusto para una amplia gama de aplicaciones, desde electrónica analógica hasta depuración de sistemas embebidos.

La pantalla táctil HD de 7 pulgadas (1024 × 600) permite una interacción intuitiva y un acceso rápido a menús y configuraciones. Gracias a la exclusiva tecnología Ultra Phosphor 3.0, el UPO1084HD puede capturar y mostrar hasta 1 000 000 wfms/s (formas de onda por segundo) con 256 niveles de intensidad de color, revelando detalles de señales transitorias y patrones que modelos tradicionales podrían pasar por alto.

Además de las funciones básicas de osciloscopio, este modelo incluye herramientas avanzadas de análisis como decodificación de protocolos (UART, I²C, SPI, CAN, LIN), análisis de espectro con FFT de hasta 1 Mpts, y potentes capacidades de análisis de energía como análisis de armónicos, ripple, ripple de potencia y pérdidas de conmutación.

Características técnicas

• Marca / Modelo: UNI-T UPO1084HD

• Tipo: Osciloscopio Digital de Alta Definición (DSO)

• Ancho de banda: 80 MHz

• Canales analógicos: 4

• Resolución vertical: 12 bit (hasta 16 bit con ERES)

• Frecuencia de muestreo máxima:

  • 1.25 GSa/s (1 canal)

  • 625 MSa/s (2 canales)

  • 312.5 MSa/s (4 canales)

• Profundidad de memoria: Hasta 100 Mpts

• Velocidad de captura de forma de onda: Hasta 1 000 000 wfms/s

• Pantalla: 7″ capacitiva táctil (1024×600)

• Tecnología de visualización: Ultra Phosphor 3.0 (256 niveles de color)

• Modos de adquisición: Normal, pico detect, alta resolución, promedio

• Funciones de activación (trigger): Borde, pulso, vídeo, patrón y más

• Decodificación de protocolo integrado: UART, I²C, SPI, CAN, LIN

• Análisis de espectro (FFT): Hasta 1 Mpts con funciones de waterfall y marcadores

• Análisis de potencia: Ripple, armónicos, pérdidas por conmutación, Rds(on), eficiencia, etc.

• Interfaz y conectividad: USB Host/Device, LAN, HDMI, AUX Out, USB-C PD

• Entrada vertical: 1 MΩ // 17 pF

• Tiempo de subida típico: ~4 ns

• Alimentación: USB-C PD (≥12 V / 3 A)

• Dimensiones: ~282 × 175 × 49 mm

• Peso: ~1.56 kg

• Accesorios típicos incluidos: 4 × sondas pasivas (p. ej. UT-P05), cable USB, adaptador USB-C PD, manual y certificado de calibración

Usos y aplicaciones reales

• Diagnóstico y prueba de circuitos electrónicos con múltiples señales simultáneas.

• Depuración de sistemas embebidos con decodificación integrada de buses UART, I²C, SPI, CAN y LIN.

• Análisis de potencia y eficiencia energética en fuentes de alimentación, convertidores y motores.

• Análisis de espectro y frecuencia mediante FFT para depuración EMI/RFI y respuesta de filtros.

• Educación técnica y laboratorios de ingeniería que requieren cuatro canales de sincronización y funciones avanzadas.

Consideraciones importantes

• Aunque el ancho de banda de 80 MHz es adecuado para gran parte de electrónica digital y analógica, para señales de RF o GHz puede requerirse un osciloscopio de mayor ancho de banda.

• Asegúrate de utilizar sondas adecuadas y calibradas para obtener mediciones precisas sobre cada canal.
