YXE211
Nuevo

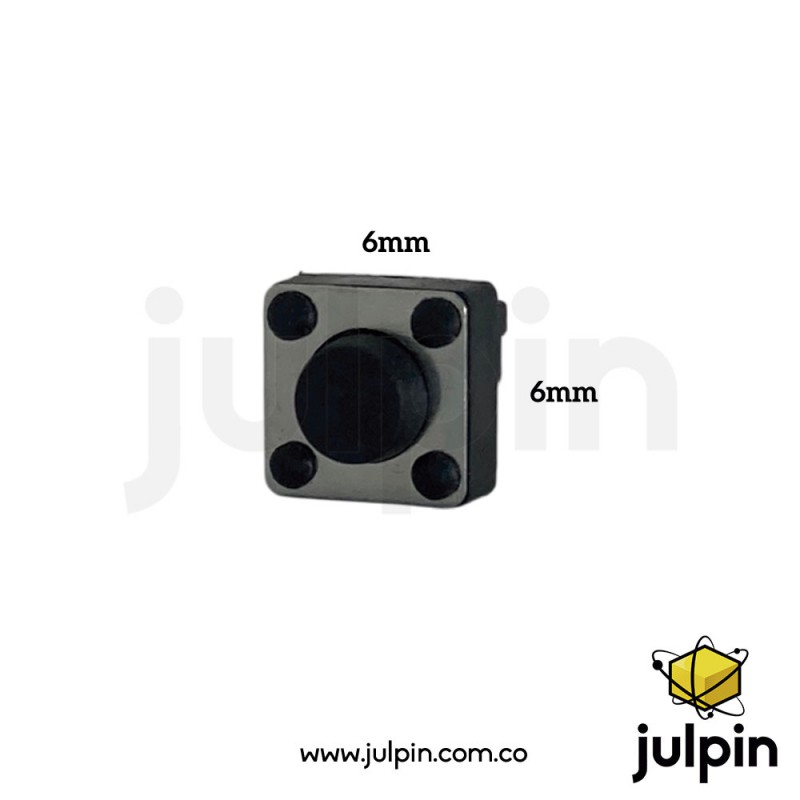

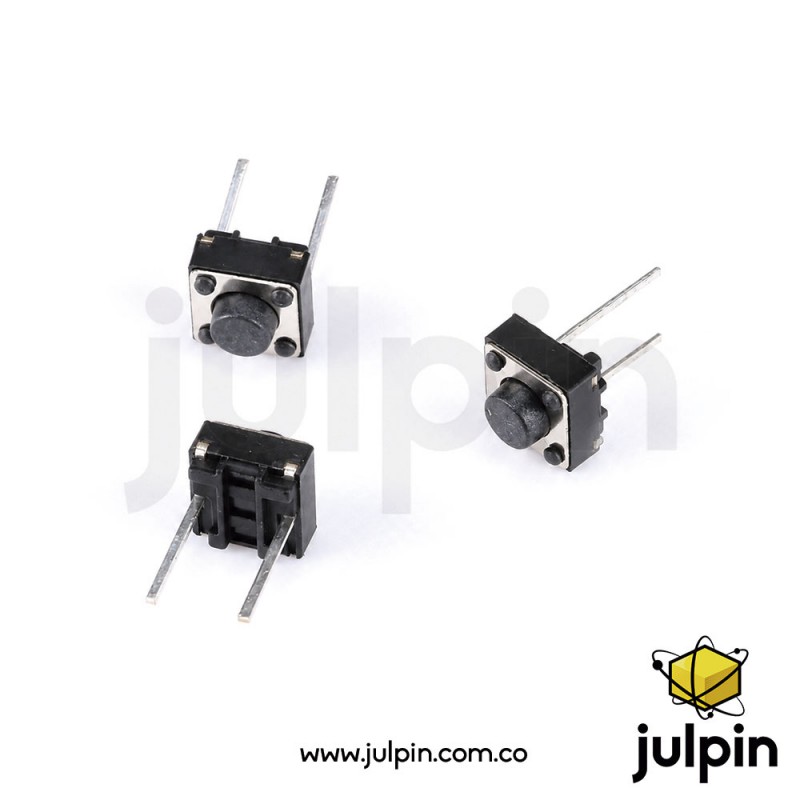

El pulsador táctil DIP de 2 pines 6 × 6 × 5 mm es un interruptor electromecánico compacto para montaje directo sobre placas de circuito impreso. Su funcionamiento es momentáneo: al aplicar presión sobre el botón se establece el contacto entre sus dos terminales y, al retirar la presión, el mecanismo retorna automáticamente a su estado de reposo. La construcción de dos terminales simplifica el circuito respecto a los pulsadores táctiles de cuatro pines, siendo apropiada para aplicaciones donde se necesita una entrada de contacto directa. Su formato de 6 × 6 mm ocupa muy poco espacio en la PCB, mientras que la altura de 5 mm permite integrarlo en equipos y prototipos compactos. Las especificaciones proporcionadas para esta referencia coinciden con fichas comerciales del mismo formato.
| Característica | Especificación |
|---|---|
| Tipo de componente | Pulsador táctil / micro TACT |
| Configuración | 2 pines |
| Tipo de contacto | Momentáneo, normalmente abierto (NO) |
| Montaje | DIP / THT, montaje pasante |
| Dimensiones | 6 × 6 × 5 mm |
| Diámetro del actuador | 3,5 mm aprox. |
| Longitud de los pines | 5,5 mm aprox. |
| Carga nominal | 12 V DC / 0,1 A |
| Resistencia de contacto | < 0,03 Ω |
| Tensión soportada | 250 V AC, 50 Hz, durante 1 minuto |
| Fuerza de accionamiento | 1,3 ± 0,5 N |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Vida útil | 100.000 accionamientos |
| Temperatura de operación | −25 °C a +85 °C |
| Color del actuador | Negro |
| Cuerpo | Plástico |
| Terminales | Metálicos |
| Aplicación | PCB, electrónica, prototipado y control |
| Característica | Beneficio |
|---|---|
| Diseño de 2 pines | Simplifica la conexión del pulsador dentro del circuito |
| Formato compacto 6 × 6 mm | Permite ahorrar espacio en la placa |
| Altura de 5 mm | Adecuado para diseños electrónicos de perfil bajo |
| Acción momentánea | El contacto permanece activo mientras se presiona |
| Montaje DIP/THT | Permite instalación directa mediante soldadura en PCB |
| Respuesta táctil | Proporciona una sensación física clara durante la pulsación |
| 100.000 ciclos | Ofrece una vida mecánica adecuada para aplicaciones de uso frecuente |
| Bajo nivel de resistencia de contacto | Favorece una buena continuidad eléctrica |
Este pulsador es apropiado para placas electrónicas, Arduino, microcontroladores, robótica, proyectos educativos, controles de usuario, equipos electrónicos, instrumentos, sistemas de selección, botones de activación, interfaces de control y prototipos.
También puede utilizarse como entrada digital para detectar una acción del usuario en sistemas basados en microcontroladores.
Se recomienda instalarlo sobre PCB respetando la separación de sus terminales y realizar una soldadura adecuada para evitar esfuerzos mecánicos sobre los pines. Por tratarse de un pulsador momentáneo de baja potencia, es especialmente apropiado para señales de control e interfaces, más que para conmutar directamente cargas de potencia.
La especificación de 12 V DC / 0,1 A corresponde a la carga nominal indicada para esta referencia; no debe interpretarse como una capacidad para controlar directamente motores, resistencias de potencia u otras cargas elevadas.
