Generador de alto voltaje (20KV)

DESCRIPCIÓN:

El Generador de Alta Tensión de 20KV (High Voltage Pressure Generator) es un dispositivo capaz de convertir una fuente de baja tensión en una salida de alto voltaje. Se utiliza ampliamente en experimentos científicos, proyectos educativos y aplicaciones prácticas que requieren alta tensión, pero con una corriente limitada, lo que lo hace relativamente seguro para trabajos controlados.

Ejemplos de Usos y Aplicaciones Prácticas:

1. Demostraciones Educativas de Física:

   • Ideal para enseñar conceptos de electricidad y magnetismo, como generación de campos eléctricos, cargas estáticas y atracción electrostática.
   • Ejemplo: Crear un sencillo generador de rayos o experimentos de chispa para mostrar cómo fluye la electricidad en medios gaseosos.

2. Encendido Electrónico de Gases:

   • Usado para encender quemadores de gas, como en encendedores piezoeléctricos o experimentos de combustión controlada.
   • Ejemplo: Encender un mechero de laboratorio en aplicaciones científicas.

3. Generadores de Plasma:

   • Útil para construir pequeños generadores de plasma o experimentos con globos de plasma.
   • Ejemplo: Diseñar un dispositivo que ionice el aire para generar un efecto visual de descarga eléctrica.

4. Simulación de Equipos de Alta Tensión:

   • Puede ser empleado para simular líneas eléctricas o circuitos de alta tensión en maquetas educativas.
   • Ejemplo: Crear una maqueta que muestre el principio de funcionamiento de un transformador de alta tensión.

5. Investigación en Ingeniería Electrónica:

   • Herramienta práctica para probar componentes o estudiar cómo ciertos materiales reaccionan ante campos eléctricos intensos.
   • Ejemplo: Probar la resistencia dieléctrica de materiales como plásticos, vidrios o cerámicas.

6. Creación de Efectos Especiales:

   • Puede generar efectos visuales o sonoros, como chispas o sonidos de descargas, para proyectos creativos.
   • Ejemplo: Usarlo en proyectos de robótica o prototipos que requieran efectos de alta tecnología o simulación.

7. Proyectos de Robótica y STEM:

   • Integra el generador en kits educativos para demostrar principios básicos de electricidad de manera segura.
   • Ejemplo: Incorporarlo en un proyecto para mostrar cómo funcionan los pararrayos o las jaulas de Faraday.

Precauciones:

Aunque el generador tiene una corriente limitada, su alto voltaje puede causar molestias o pequeñas quemaduras si no se manipula adecuadamente. Es esencial:

• No tocar directamente los terminales de alta tensión.
• Utilizarlo en un entorno seguro y bajo supervisión, especialmente con estudiantes.
• Asegurarse de que el dispositivo esté aislado correctamente para evitar riesgos.

Este tipo de generadores es una excelente herramienta para proyectos educativos y experimentales, siempre que se utilice con responsabilidad.

CARACTERÍSTICAS:

• Salida de Alto Voltaje: Entre 15.000 y 20.000 voltios.
• Entrada de Baja Tensión: 12Vdc.
• Potencia nóminal: 5W.
• Agujeros de montaje: 5mm.
• Distancia entre centro de los agujeros: 112mm.
• Tamaño: 60mm x 70mm x 30mm.
• Corriente Baja: Diseñado para ser seguro en experimentos básicos.

NOTA:

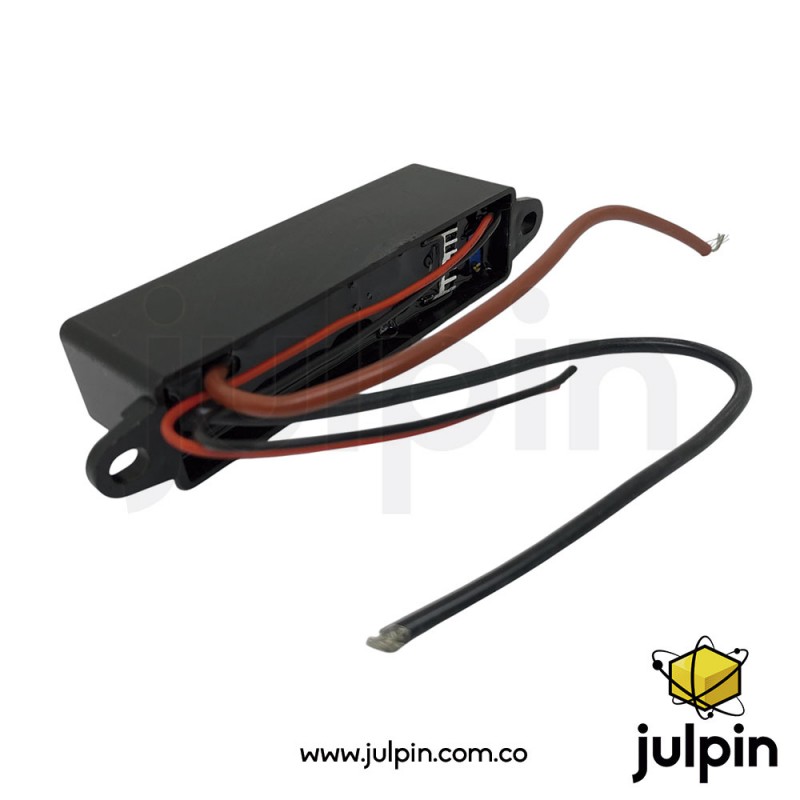

Las líneas o cables más delgados rojo y negro corresponden a la entrada o alimentación, el rojo son 12Vdc y el negro es el negativo. las líneas o cables más gruesos rojo y negro, corresponden a la salida de alto voltaje, siendo el rojo el positivo.
