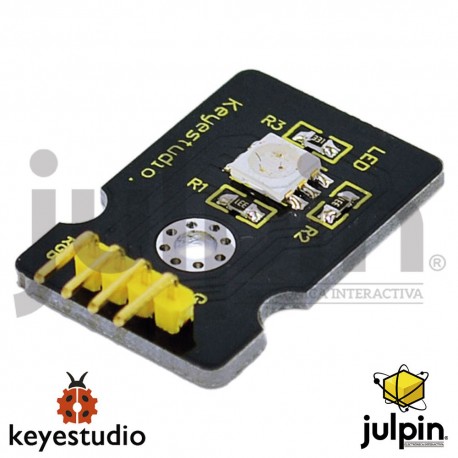

Módulo de LED RGB (tres colores) para ARDUINO

DESCRIPCIÓN

Se trata de un módulo de LED a todo color, que contiene 3 colores básicos: rojo, verde y azul. Pueden ser vistos como luces de LED separadas. Después introcucido un código en la tarjeta, podemos activarlos y desactivarlos de manera secuencial. También podemos usar la salida analógica PWM para mezclar los tres colores y generar así otros diferentes tonos de color.

CARACTERÍSTICAS

• Colores: rojo, verde y azul
• Brillo: Alto
• Voltaje: 5V
• Entrada: nivel digital
• Tamaño: 30 * 20m m
• Peso: 3g

DIAGRAMA DE CONEXIÓN

CÓDOGO BÁSICO DE PRUEBA

int redpin = 11; //select the pin for the red LED
int bluepin =10; // select the pin for the blue LED
int greenpin =9;// select the pin for the green LED
int val;
void setup() {
  pinMode(redpin, OUTPUT);
  pinMode(bluepin, OUTPUT);
  pinMode(greenpin, OUTPUT);
  }
void loop()
{for(val=255; val>0; val--)
  {analogWrite(11, val);
   analogWrite(10, 255-val);
   analogWrite(9, 128-val);
   delay(1);
  }
for(val=0; val<255; val++)
  {analogWrite(11, val);
   analogWrite(10, 255-val);
   analogWrite(9, 128-val);
   delay(1);
}
}
