DESCRIPCIÓN

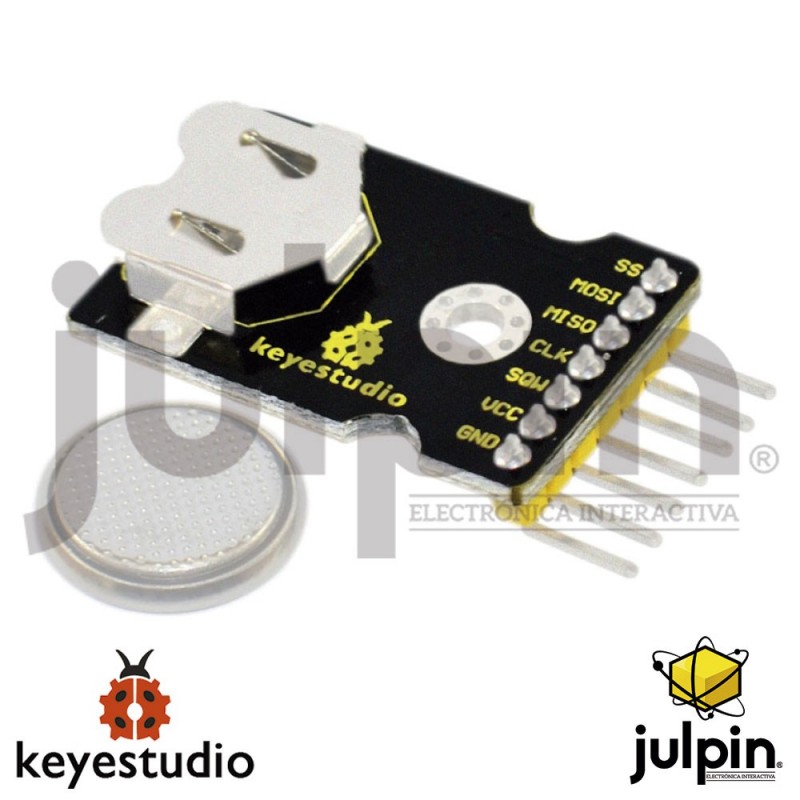

El módulo DS3234 es un reloj de tiempo real (RTC) de bus SPI ™ de bajo coste y extremadamente preciso con un oscilador de cristal (TCXO) y un cristal integrados con compensación de temperatura.

El DS3234 incorpora un circuito de referencia y comparador de precisión de temperatura compensada para monitorizar VCC. El dispositivo cambia a la entrada de alimentación de respaldo y mantiene un cronometraje preciso cuando se interrumpe la alimentación principal del dispositivo. La integración del resonador de cristal mejora la precisión a largo plazo del dispositivo, así como reduce el recuento de piezas en una línea de fabricación.

El DS3234 está disponible en rangos de temperatura comerciales e industriales, y se ofrece en un estándar de la industria 300-mil, 20-pin SO paquete.

CARACTERÍSTICAS

• Precisión ± 2ppm de 0 ° C a + 40 ° C
• Precisión ± 3.5ppm de -40 ° C a + 85 ° C
• Entrada de batería de respaldo para la hora normal
• Rangos de temperatura de funcionamiento
• Comercial: 0 ° C a + 70 ° C
• Industrial: -40 ° C a + 85 ° C
• Bajo consumo de energía
• El reloj en tiempo real cuenta segundos, minutos, horas, día, fecha, mes y año con año bisiesto. Compensación Válido Hasta 2099
• Dos alarmas de la hora del día
• Salida de onda cuadrada programable
• Digital Sensor de temperatura Salida: ± 3 ° C Precisión
• 300-Mil, paquete de SO de 20 patillas
• NOTA: No incluye la batería de respaldo.

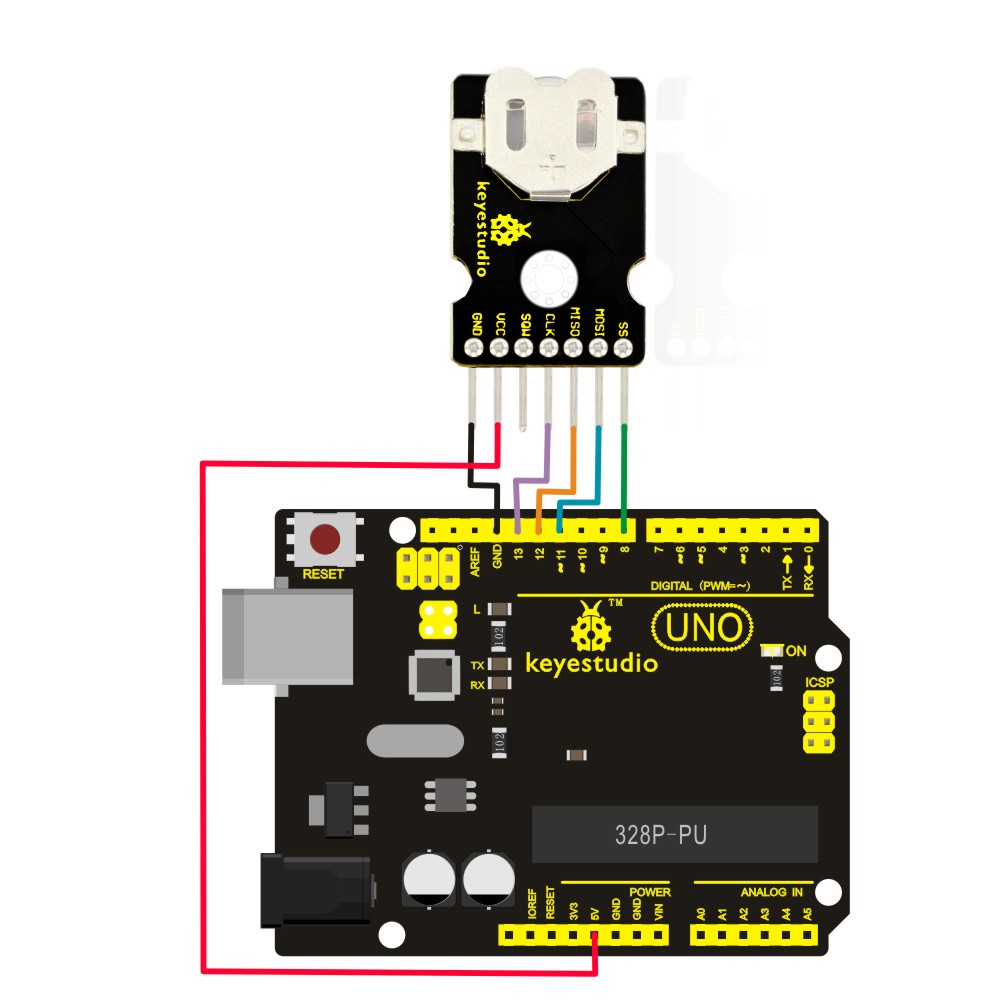

CONEXIONES DEL CIRCUITO

CÓDICO BÁSICO DE PRUEBA

#include <SPI.h>

const int cs=8; //chip select

void setup() {

Serial.begin(9600);

RTC_init();

//day(1-31), month(1-12), year(0-99), hour(0-23), minute(0-59), second(0-59)

SetTimeDate(16,5,2,14,15,16);

}

void loop() {

Serial.println(ReadTimeDate());

delay(1000);

}

//=====================================

int RTC_init(){

pinMode(cs,OUTPUT); // chip select

// start the SPI library:

SPI.begin();

SPI.setBitOrder(MSBFIRST);

SPI.setDataMode(SPI_MODE3); // both mode 1 & 3

//set control register

digitalWrite(cs, LOW);

SPI.transfer(0x8E);

SPI.transfer(0x60); //60= disable Osciallator and Battery

digitalWrite(cs, HIGH);

delay(10);

}

//=====================================

int SetTimeDate(int d, int mo, int y, int h, int mi, int s){

int TimeDate [7]={s,mi,h,0,d,mo,y};

for(int i=0; i<=6;i++){

if(i==3)

i++;

int b= TimeDate[i]/10;

int a= TimeDate[i]-b*10;

if(i==2){

if (b==2)

b=B00000010;

else if (b==1)

b=B00000001;

}

TimeDate[i]= a+(b<<4);

digitalWrite(cs, LOW);

SPI.transfer(i+0x80);

SPI.transfer(TimeDate[i]);

digitalWrite(cs, HIGH);

}

}

//=====================================

String ReadTimeDate(){

String temp;

int TimeDate [7]; //second,minute,hour,null,day,month,year

for(int i=0; i<=6;i++){

if(i==3)

i++;

digitalWrite(cs, LOW);

SPI.transfer(i+0x00);

unsigned int n = SPI.transfer(0x00);

digitalWrite(cs, HIGH);

int a=n & B00001111;

if(i==2){

int b=(n & B00110000)>>4; //24 hour mode

if(b==B00000010)

b=20;

else if(b==B00000001)

b=10;

TimeDate[i]=a+b;

}

else if(i==4){

int b=(n & B00110000)>>4;

TimeDate[i]=a+b*10;

}

else if(i==5){

int b=(n & B00010000)>>4;

TimeDate[i]=a+b*10;

}

else if(i==6){

int b=(n & B11110000)>>4;

TimeDate[i]=a+b*10;

}

else{

int b=(n & B01110000)>>4;

TimeDate[i]=a+b*10;

}

}

temp.concat(TimeDate[4]);

temp.concat("/") ;

temp.concat(TimeDate[5]);

temp.concat("/") ;

temp.concat(TimeDate[6]);

temp.concat(" ") ;

temp.concat(TimeDate[2]);

temp.concat(":") ;

temp.concat(TimeDate[1]);

temp.concat(":") ;

temp.concat(TimeDate[0]);

return(temp);

}

RESULTADOS

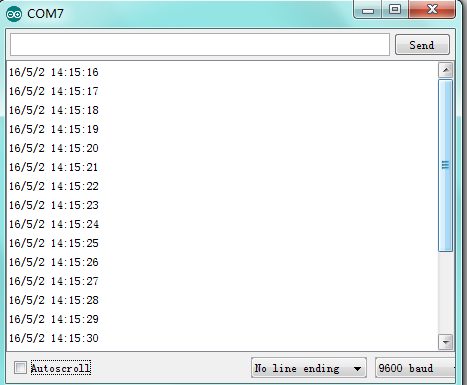

Al abrir el monitor serial se muestra los siguiente:
