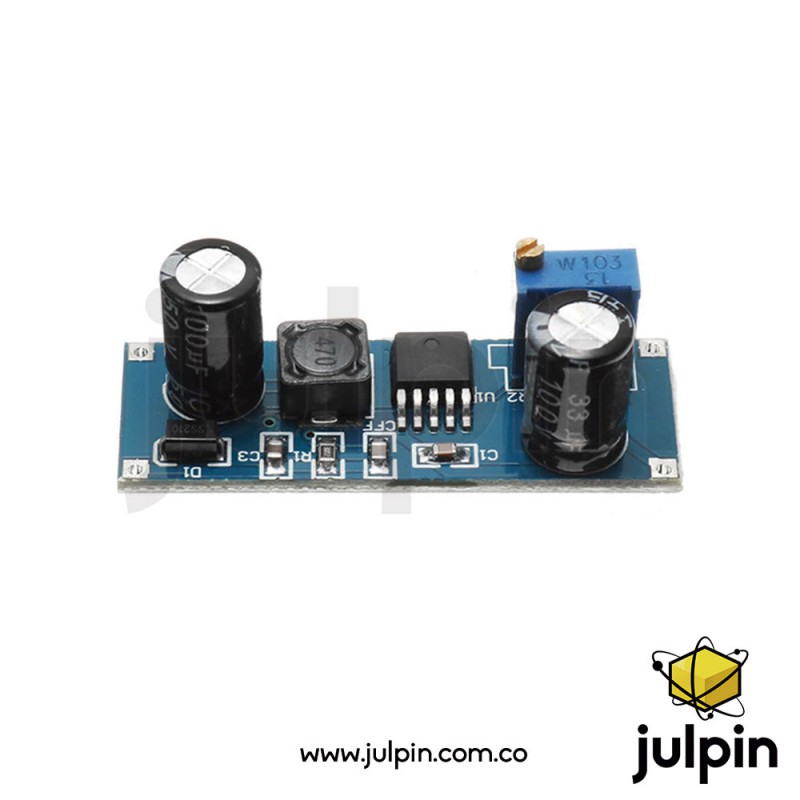

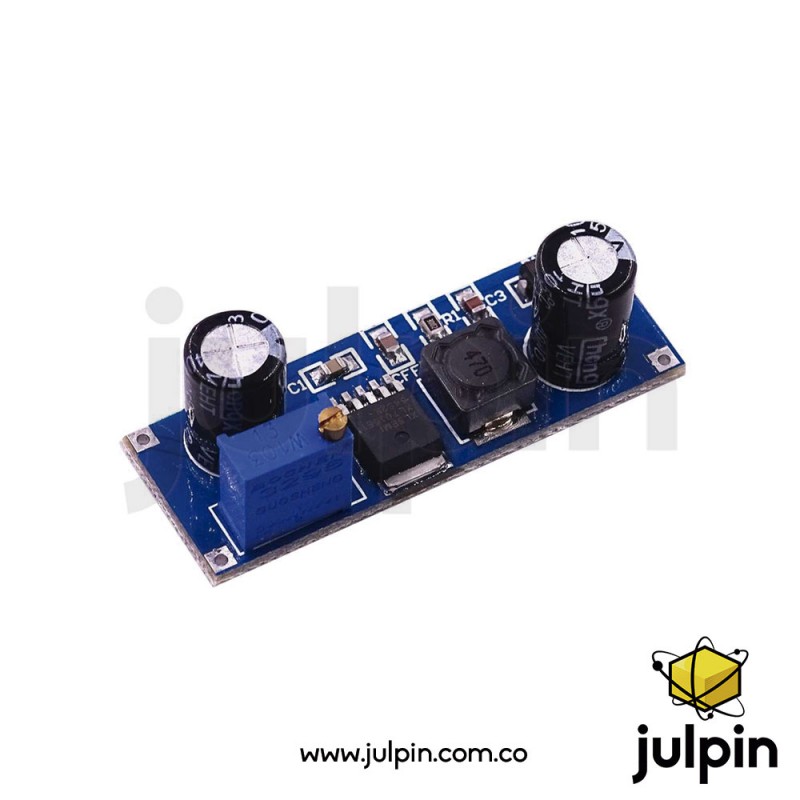

Regulador XL7015 de voltaje DC-DC

DESCRIPCIÓN:

Este módulo regulador de voltaje DC-DC Step-Down está basado en el chip XL 7015 que tiene como función entregar un voltaje de salida constante (regulado) inferior al voltaje de entrada sin importar las variaciones del voltaje de entrada. este módulo soporta una corriente máxima de salida 0.8A, es de baja ondulación, excelente regulación lineal. este módulo permite un voltaje de entrada entre 5V a 80V y voltaje de salida entre 5V a 20V. El ajuste del voltaje de salida se realiza girando un pequeño potencioómetro instalado en el módulo.

CARACTERÍSTICAS:

• Modelo: XL7015.
• Voltaje de entrada: 5V a 80V.
• Corriente: 0.8A.
• Potencia de salida: 7W Máximo.
• Voltaje de salida: 5V a 20V (ajustable).
• Caída de voltaje mínima 1V.
• Incorpora protección de apagado contra sobrecalentamiento.
• Incluye protección contra cortocircuito de salida.
• Posee protección contra sobrecorriente.
• Ajuste de la regulación de carga líneal.
• Tamaño de la placa: 16 mm * 44 mm.

INSTRUCCIONES DE CABLEADO:

• VIN: voltaje de entrada (5v - 80v).
• GND: lado de voltaje de entrada.
• VOUT: voltaje de salida (5v - 20v).
• GND: voltaje de salida hasta el final.
