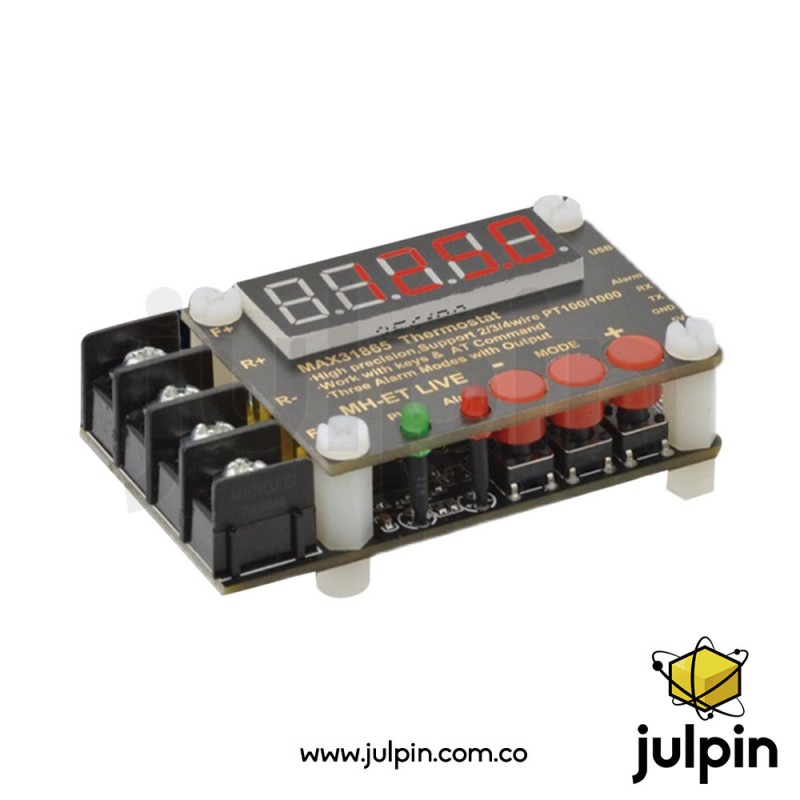

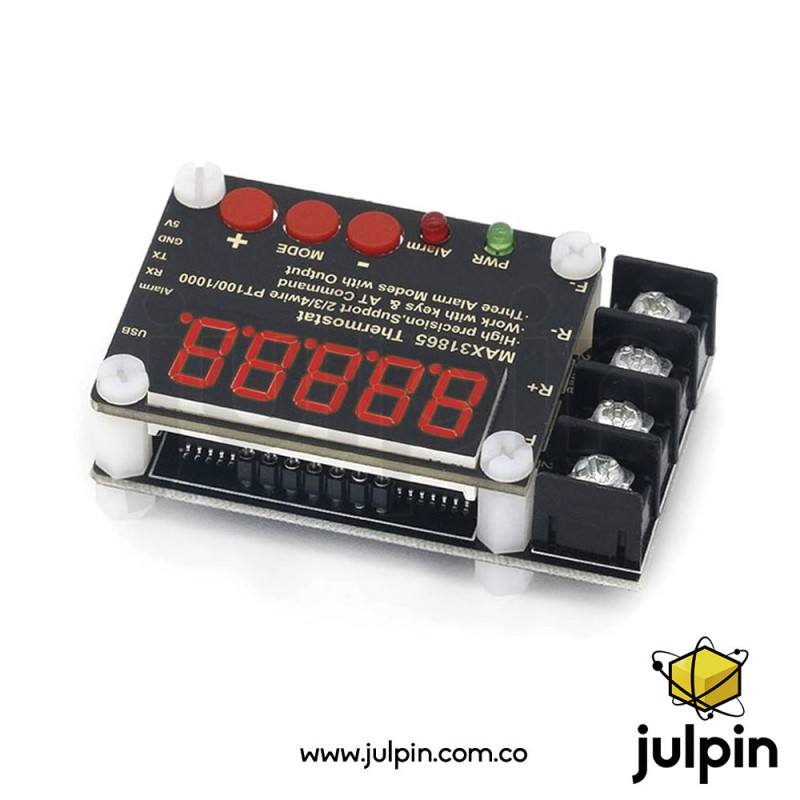

Módulo Sensor de Temperatura MAX31865 para RTD PT100 / PT1000

Descripción larga

El módulo sensor de temperatura MAX31865 es un adaptador electrónico diseñado para leer con alta precisión sensores de resistencia de platino (RTDs) como los PT100 y PT1000 y convertir su variación de resistencia en datos digitales utilizables por microcontroladores y sistemas de control. El corazón del módulo es el convertidor RTD-digital MAX31865, que incorpora un convertidor analógico-digital de 15 bits (delta-sigma) optimizado para medir la resistencia del RTD y proporcionar lecturas de temperatura con resolución nominal de 0.03125 °C.

La comunicación se realiza mediante interfaz SPI, ampliamente compatible con plataformas como Arduino, ESP32, ESP8266, Raspberry Pi, STM32, PIC y similares. Además, el MAX31865 incluye características de protección de entrada contra sobrevoltajes (±45 V) y detección de condiciones anómalas del sensor (circuito abierto, corto circuito o resistencia fuera de rango).

Este módulo es ideal para aplicaciones de monitoreo térmico industrial o científico, HVAC, gestión de procesos, instrumentación, impresoras 3D de alta gama, control de temperatura de extrusores y laboratorios, donde se busca mayor precisión y estabilidad que la ofrecida por sensores simples como termistores o termopares.

Características técnicas

• Chip principal: MAX31865 RTD-to-Digital Converter

• Sensores RTD compatibles: PT100 (100 Ω) y PT1000 (1 kΩ) a 0 °C

• Configuraciones de cable RTD: 2, 3 o 4 hilos

• Interfaz de comunicación: SPI (compatible con la mayoría de microcontroladores)

• Resolución ADC: 15 bits (≈ 0.03125 °C)

• Precisión máxima: ±0.5 °C (0.05 % de escala completa)

• Tiempo de conversión: ≤ 21 ms

• Voltaje de operación: Compatible con 3.3 V y 5 V (según diseño del módulo)

• Protección de entrada: ±45 V en pines RTD

• Detección de fallos: circuito abierto, sensor cortocircuitado o fuera del rango

• Dimensiones típicas de la placa: aprox. 28 × 25.3 × 3 mm

• Peso: ~5 g

Usos y aplicaciones reales

• Medición de temperatura de alta precisión con sensores PT100/PT1000

• Control y monitoreo industrial de procesos térmicos

• Sistemas HVAC (calefacción, ventilación y aire acondicionado)

• Instrumentación científica y de laboratorio

• Monitoreo de temperatura en impresoras 3D de gama alta

• Integración con Arduino, ESP32, Raspberry Pi y otros microcontroladores

• Aplicaciones de automatización y control con lectura digital precisa

Consideraciones importantes

• El módulo NO incluye sensor RTD por defecto (debe agregarse PT100 o PT1000).

• Requiere configuración de SPI en el firmware/programación del controlador.

• El nivel de precisión depende de la correcta calibración y configuración del sensor RTD.

• Este módulo es adecuado para aplicaciones industriales y científicas, excediendo la precisión típica de sensores de bajo costo.
