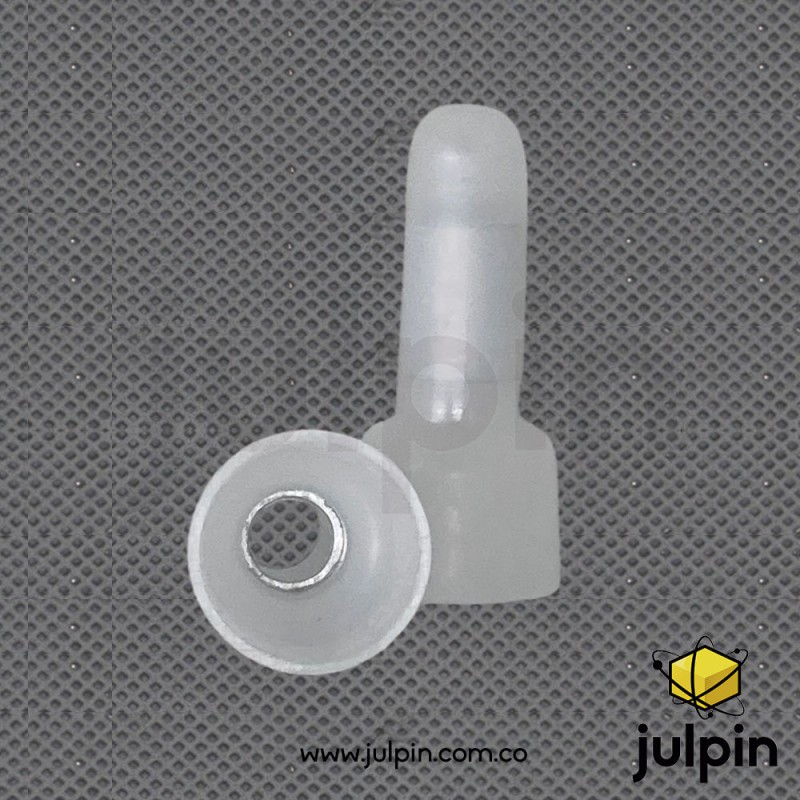

Tapa terminal de presión 193HY-CE1 para empalme de conductores eléctricos mediante crimpado. Su cuerpo aislante protege la unión y su inserto metálico interno permite sujetar eléctricamente los conductores de forma firme y permanente.
La tapa terminal de presión 193HY-CE1 es un conector eléctrico de extremo cerrado diseñado para realizar empalmes de dos o más conductores mediante compresión mecánica. El terminal incorpora un cuerpo aislante de nylon que recubre la conexión y un manguito conductor interno, normalmente de cobre estañado, donde se introducen los cables antes de realizar el crimpado. La referencia CE1 corresponde a una de las medidas pequeñas de esta familia y está destinada principalmente a conductores dentro del rango de 22 a 18 AWG, por lo que resulta apropiada para cableado de control, iluminación, electrónica, automatización y otras conexiones de baja sección. Los conectores HY-CE1 también aparecen documentados en ensayos de conformidad como componentes certificados para aplicaciones eléctricas.
Especificaciones técnicas
Característica
Especificación
Tipo de producto
Conector de extremo cerrado
Tipo de terminal
Tapa terminal de presión / crimpado
Referencia
193HY-CE1
Serie
CE1 / HY-CE1
Aplicación
Empalme de conductores eléctricos
Material del cuerpo
Nylon / poliamida
Material del inserto
Cobre estañado
Acabado del inserto
Cobre estañado
Color
Blanco / natural
Diseño
Extremo cerrado
Método de instalación
Crimpado
Rango de conductor
22–18 AWG
Sección aproximada equivalente
0,34–0,82 mm²
Configuración mínima típica
2 conductores calibre 22 AWG
Configuración máxima indicada
2 conductores 20 AWG + 1 conductor 18 AWG
Tensión nominal de referencia
Hasta 300 V
Temperatura nominal de referencia
Hasta 105 °C
Aislamiento
Integrado
Resistencia a vibraciones
Sí
Características principales
Característica
Beneficio
Diseño de extremo cerrado
Mantiene contenida la unión de los conductores
Inserto de cobre estañado
Favorece la conductividad y protección frente a la corrosión
Cuerpo de nylon
Proporciona aislamiento eléctrico y protección mecánica
Instalación por presión
Permite realizar empalmes rápidos sin soldadura
Formato CE1
Adecuado para conductores de pequeña sección
Diseño compacto
Facilita su utilización en espacios reducidos
Resistencia a vibraciones
Apropiado para conexiones donde existe movimiento o vibración
Aplicaciones
Empalmes de cables eléctricos de pequeña sección.
Cableado de iluminación.
Circuitos de control y señal.
Proyectos de electrónica y automatización.
Cableado interno de equipos eléctricos.
Instalaciones de baja sección.
Reparación y mantenimiento de cableado.
Conexiones en equipos sujetos a vibraciones.
Recomendaciones de uso
Utilizar una herramienta de crimpado adecuada para conectores de extremo cerrado. Seleccionar el CE1 de acuerdo con la sección y cantidad de conductores que se van a unir; no se debe introducir una cantidad de cable superior a la capacidad especificada. Después del crimpado, realizar una comprobación mecánica de la unión para confirmar que los conductores han quedado firmemente sujetos.
