YXS2370-20

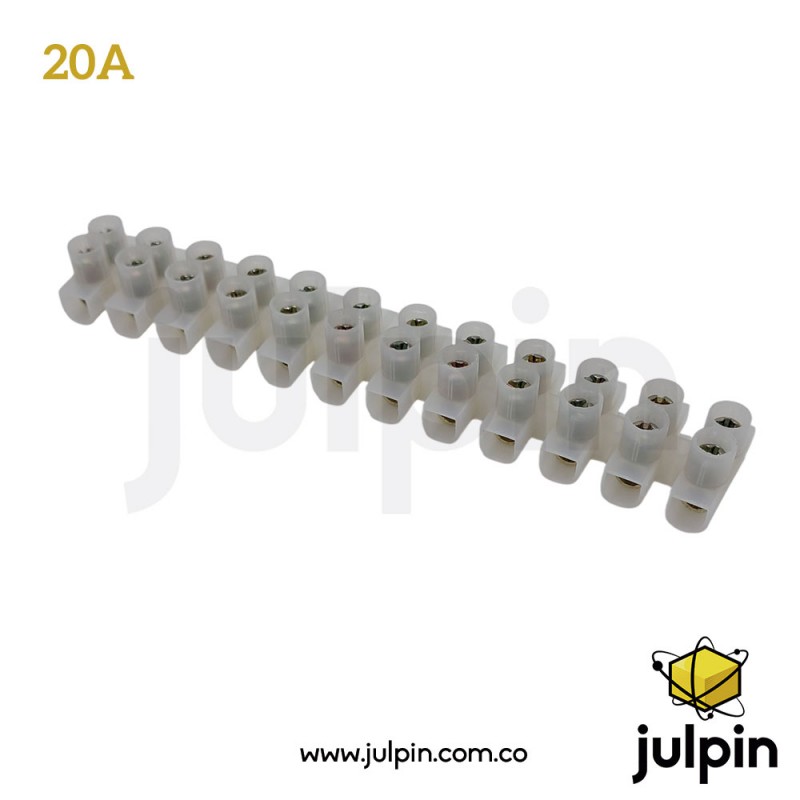

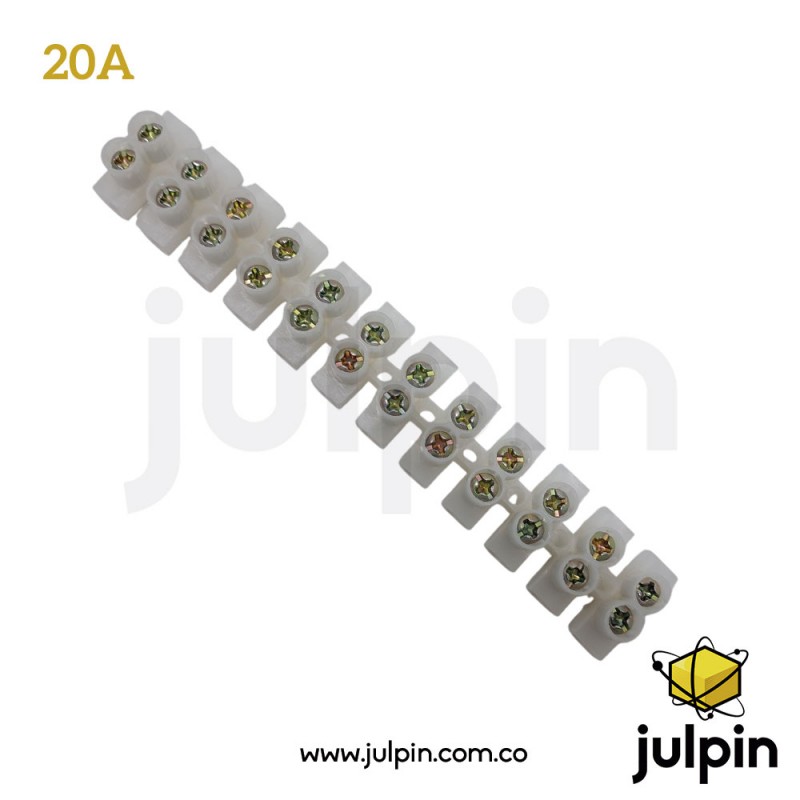

La X3-2012 es una regleta o bornera de terminales eléctricos de 12 posiciones, diseñada para unir conductores mediante conexiones aseguradas por tornillos. La documentación técnica localizada para la referencia exacta X3-2012 especifica una sección nominal de 12 mm², corriente nominal de 20A y tensión de aislamiento de 380V.
La serie X3 utiliza un cuerpo aislante que separa eléctricamente cada punto de conexión. Una ficha técnica del fabricante Hong Jin identifica para la X3-2012 material aislante PE y conductor H62. Debido a que en el mercado existen versiones X3 fabricadas también en PA, PP u otros materiales, esta ficha no generaliza esos materiales para la referencia documentada.
| Característica | Especificación |
|---|---|
| Modelo | X3-2012 |
| Serie | X3 |
| Tipo | Regleta / bornera de terminales |
| Número de posiciones | 12 |
| Tipo de conexión | Por tornillo |
| Corriente nominal | 20A |
| Tensión de aislamiento | 380V |
| Sección nominal | 12 mm² |
| Componente | Material |
|---|---|
| Material aislante | PE |
| Conductor | H62 |
La referencia X3-2012 tiene dimensiones de 120.8mm × 18.3mm × 13.5mm y una sección de separación por cada borne de 10.4 mm
.
| Característica | Especificación |
|---|---|
| Sistema de fijación | Tornillo |
| Configuración | Regleta multiposición |
| Número de posiciones | 12 |
| Posibilidad de separación de posiciones | Reportada para la serie X3 |
Las regletas X3 utilizan tornillos para asegurar mecánica y eléctricamente los conductores. Las posiciones pueden utilizarse para organizar conexiones independientes dentro de equipos y sistemas de cableado.
La X3-2012 está destinada principalmente a la conexión y organización de conductores eléctricos. Las aplicaciones documentadas para la serie incluyen cableado eléctrico, luminarias, equipos electrónicos, maquinaria y conexiones eléctricas en las que se requiere una regleta multiposición con fijación mediante tornillos.
