El terminal tubular preaislado VE0508 es un terminal tipo pin diseñado para preparar y proteger el extremo de conductores de 0,5 mm², especialmente para su conexión en borneras de tornillo, bloques de terminales y dispositivos con entradas diseñadas para terminales tubulares. Su construcción combina un tubo metálico conductor con una cubierta aislante que mantiene agrupados los filamentos del cable y proporciona una terminación limpia y uniforme. Al realizar un crimpado adecuado, el terminal proporciona una conexión mecánica firme y una superficie conductora definida, evitando que los filamentos individuales del conductor se dispersen al introducirlos en la bornera. Las especificaciones comerciales de VE0508 coinciden con una longitud total cercana a 14 mm, pin de 8 mm y conductor de 0,5 mm².
| Característica | Especificación |
|---|---|
| Tipo de producto | Terminal tubular preaislado |
| Referencia | VE0508 |
| Tipo de terminal | Tipo pin / tubular |
| Sección del conductor | 0,5 mm² |
| Equivalencia aproximada | 22 AWG |
| Material del conductor | Cobre |
| Aislamiento | Cubierta plástica aislante |
| Tipo de conexión | Crimpado |

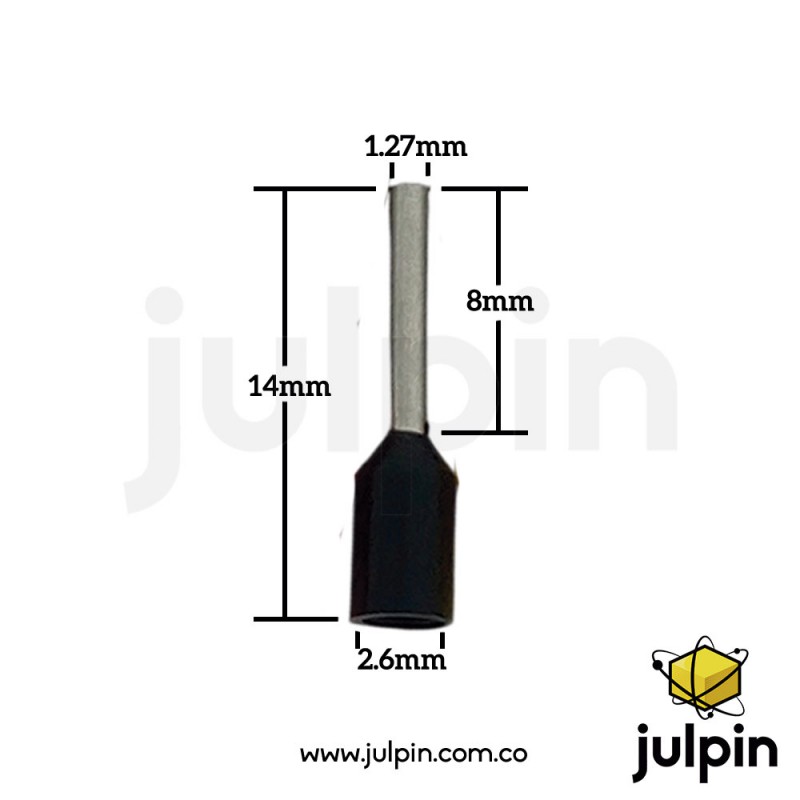

| Longitud total | 14 mm |
| Longitud del pin metálico | 8 mm |
| Ancho interior del terminal | 2,6 mm |
| Ancho esterior del terminal | 3.3mm |
| Diámetro exterior de la punta metálica | 1,27–1,3 mm aprox. |
| Diámetro interior de la punta | 1,0 mm aprox. |
| Forma de contacto | Pin tubular |
| Aislamiento | Preaislado |
| Aplicación principal | Borneras y bloques de terminales |

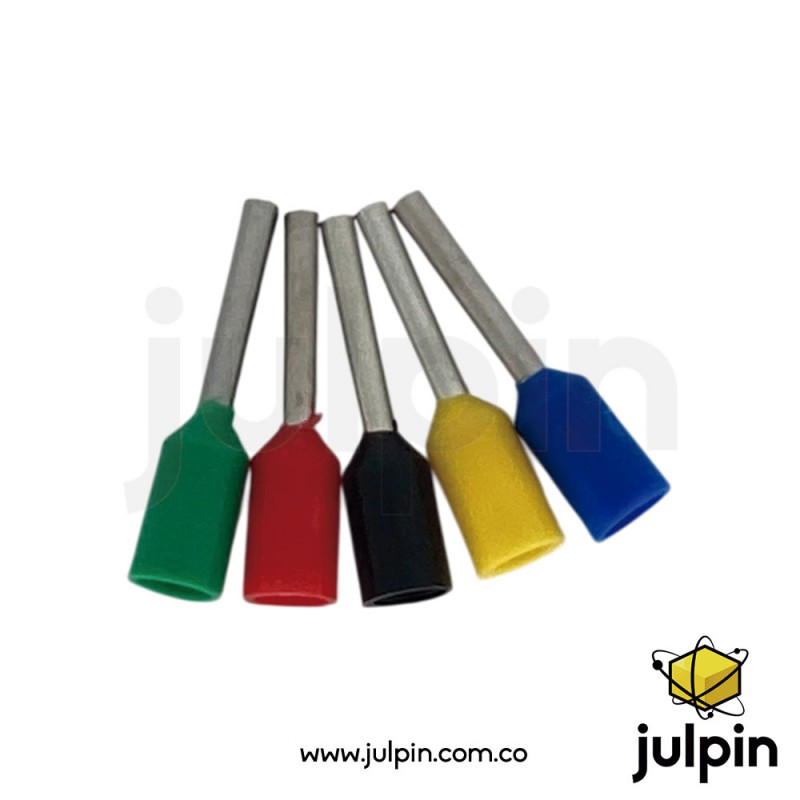

| Colores | Varias presentaciones según disponibilidad |
| Característica | Beneficio |
|---|---|
| Terminal tubular | Mantiene agrupados los filamentos del conductor |
| Preaislamiento | Facilita una terminación protegida y ordenada |
| Formato VE0508 | Identifica la versión para conductor de 0,5 mm² con pin de 8 mm |
| Crimpado | Permite una fijación firme sin necesidad de soldadura |
| Pin de 8 mm | Adecuado para borneras compatibles con terminales tubulares de esta longitud |
| Tamaño compacto | Ideal para cableado de control, electrónica y automatización |
| Diferentes colores | Facilita la identificación visual del cableado cuando se utilizan códigos de color |
Utilizar una crimpadora para terminales tubulares/ferrules de 0,5 mm² y seleccionar el tamaño adecuado de acuerdo con el conductor. Pelar únicamente la longitud necesaria para introducir completamente los filamentos dentro del tubo metálico.
Después del crimpado, comprobar que todos los filamentos hayan quedado contenidos dentro del terminal y realizar una ligera prueba de tracción para verificar que el conductor esté correctamente sujeto.
El VE0508 está destinado a conductores de 0,5 mm²; para cables de otras secciones deben utilizarse las referencias correspondientes, como VE7508 para 0,75 mm², VE1008 para 1,0 mm², VE1508 para 1,5 mm², etc.
