YXE136
Nuevo

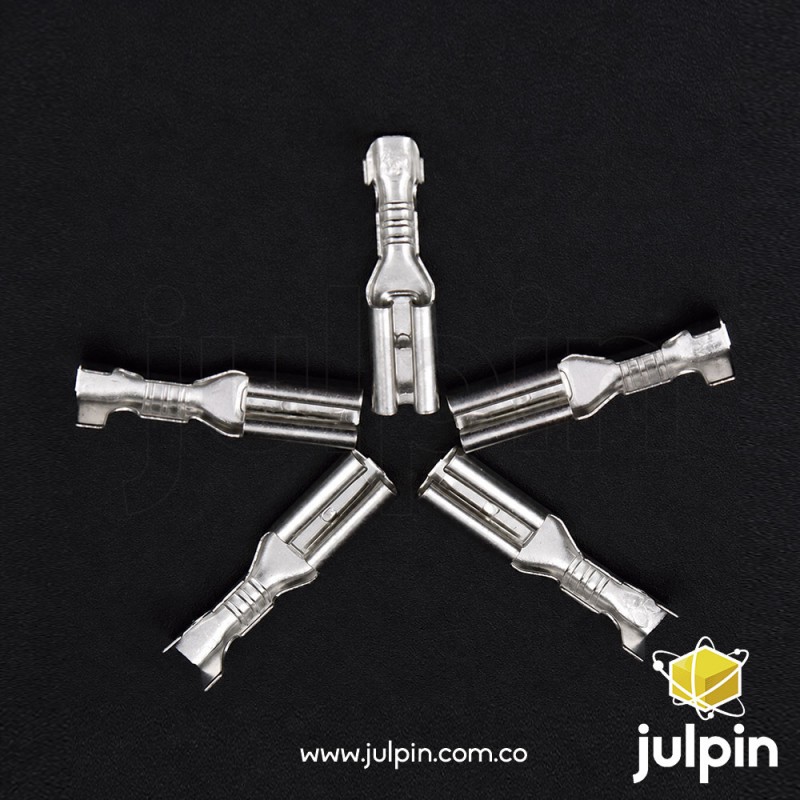

El terminal Plug Spring de 2,8 mm no aislado es un contacto eléctrico metálico diseñado para ser fijado al extremo de un conductor mediante crimpado. Su parte frontal incorpora un contacto elástico tipo resorte que proporciona presión sobre la contraparte macho, permitiendo establecer una conexión eléctrica firme y, al mismo tiempo, facilitar su desconexión cuando el sistema requiere mantenimiento. El formato de 2,8 mm es utilizado en diferentes sistemas de conectores eléctricos y aplicaciones automotrices, de control y electrónica. Los terminales Plug Spring de esta medida se comercializan en versiones para crimpado en frío y pueden utilizarse con conductores dentro de rangos que dependen del diseño exacto del terminal.
| Característica | Especificación |
|---|---|
| Tipo de producto | Terminal eléctrico Plug Spring |
| Tipo de contacto | Contacto hembra tipo resorte |
| Tamaño nominal | 2,8 mm |
| Aislamiento | No aislado |
| Método de conexión | Crimpado en frío |
| Material | Metal conductor |
| Acabado | Metálico |

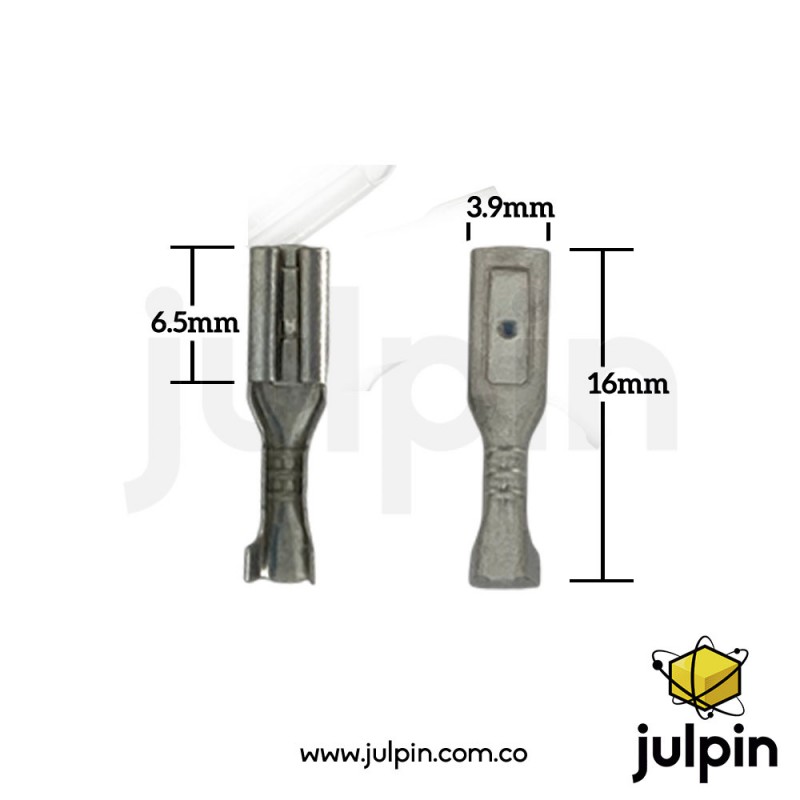

| Longitud aproximada | 16 mm |
| Ancho aproximado del contacto | 3,9 mm |
| Longitud aproximada de la zona de contacto | 6,5 mm |
| Diseño | Contacto elástico para conexión macho/hembra |
| Conductor compatible | Depende de la variante del terminal |
| Aplicación | Cableado eléctrico, automotriz, electrónica y control |
| Instalación | Mediante herramienta de crimpado |
| Característica | Beneficio |
|---|---|
| Contacto tipo resorte | Mantiene presión sobre la contraparte y favorece una conexión estable |
| Formato 2,8 mm | Compatible con sistemas de conexión que utilizan esta medida |
| Diseño no aislado | Permite instalar el terminal dentro de una carcasa, conector o funda apropiada |
| Crimpado en frío | Permite fijar el conductor sin soldadura |
| Contacto desmontable | Facilita el mantenimiento y sustitución del cableado |
| Construcción metálica | Proporciona una ruta conductora entre el cable y el conector |
| Formato compacto | Adecuado para cableados donde el espacio es limitado |
Utilizar una crimpadora apropiada para terminales no aislados de 2,8 mm y realizar la compresión sobre la zona destinada al conductor. La herramienta debe ejercer la presión adecuada sin deformar la zona de contacto.
Al ser un terminal no aislado, debe instalarse dentro de una carcasa, conector o utilizarse con una funda aislante compatible cuando exista riesgo de contacto accidental con otros conductores. También es importante seleccionar la contraparte macho compatible con el formato de 2,8 mm.
No conviene determinar la corriente máxima únicamente por el tamaño de 2,8 mm: esta depende del material, espesor, sección del conductor, calidad del crimpado, temperatura y diseño específico del conector.
