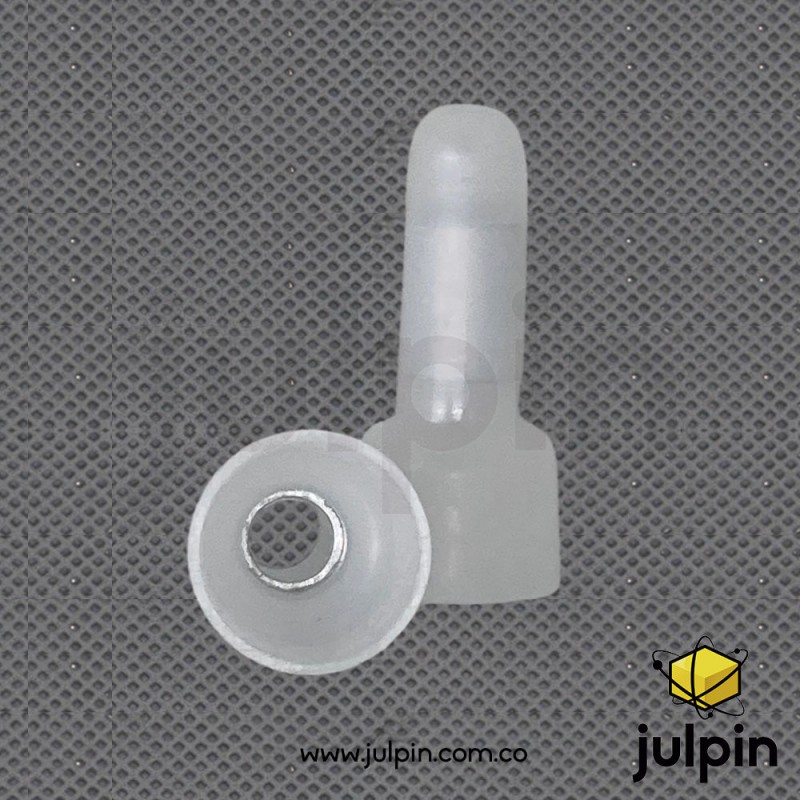

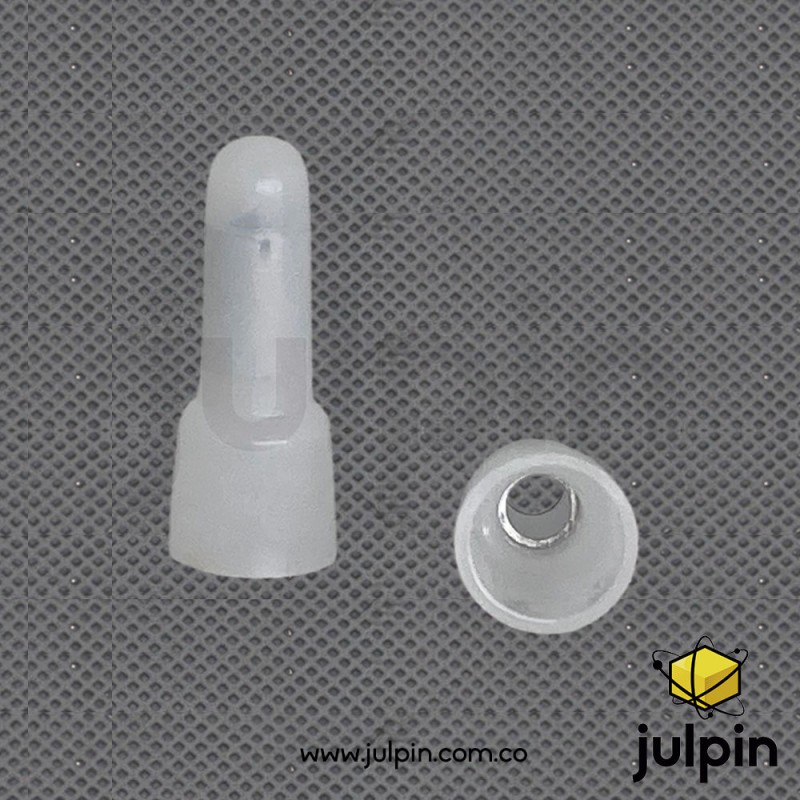

Tapa terminal de presión 58HY-CE2 para realizar empalmes eléctricos mediante crimpado. Cuenta con cuerpo aislante de nylon y un terminal metálico interno que permite unir y asegurar varios conductores dentro de una misma conexión.
La tapa terminal de presión para empalmes 58HY-CE2 es un conector eléctrico de extremo cerrado diseñado para unir conductores de forma rápida, ordenada y segura mediante compresión mecánica. Su construcción combina un cuerpo aislante de nylon con un elemento metálico interno que recibe los conductores y permite realizar el empalme utilizando una herramienta de crimpado. Al quedar los conductores contenidos dentro del capuchón, se proporciona aislamiento en la zona de conexión y se reduce la posibilidad de contacto accidental entre el empalme y otras partes conductoras. Los conectores de la familia HY-CE2 están catalogados como closed-end wire connectors y existen versiones con tubo interno de cobre estañado.
Especificaciones técnicas
Característica
Especificación
Tipo de producto
Conector de extremo cerrado
Tipo de conexión
Empalme por crimpado / presión
Referencia comercial
58HY-CE2
Serie
CE2 / HY-CE2
Material del cuerpo
Nylon
Material del terminal interno
Metal conductor
Acabado del terminal
Estaño, según versión
Color
Blanco / natural
Diseño
Capuchón cerrado
Método de instalación
Crimpado
Aplicación
Empalme de conductores eléctricos
Aislamiento
Integrado en el cuerpo del conector
Rango de conductor
Aproximadamente 1,5–2,5 mm² / 16–14 AWG, según la especificación CE2 de referencia
Dimensiones CE2 de referencia
Aprox. 19,7 mm de longitud × 9,5 mm de diámetro exterior
Temperatura nominal
Dependiente de la versión; existen versiones CE2 especificadas hasta 105 °C, 150 °C y superiores
Tensión nominal
Dependiente del fabricante y certificación; existen versiones CE2 de 300 V y otras certificadas para valores superiores
Características principales
Característica
Ventaja
Cuerpo aislante
Mantiene protegido el empalme una vez realizado
Terminal interno
Permite comprimir y mantener unidos los conductores
Extremo cerrado
Evita que los conductores queden expuestos en la terminación
Instalación por crimpado
Permite realizar empalmes sin utilizar soldadura
Diseño compacto
Facilita el ordenamiento de conexiones dentro de cajas y equipos
Nylon de ingeniería
Proporciona aislamiento eléctrico y resistencia mecánica
Uso multipropósito
Adecuado para reparaciones, instalaciones y ensamblajes eléctricos
Aplicaciones
Empalmes de cables eléctricos.
Reparación y mantenimiento de cableado.
Conexiones internas de equipos eléctricos y electrónicos.
Instalaciones de iluminación.
Cableado de electrodomésticos y maquinaria.
Instalaciones automotrices y de vehículos.
Proyectos de electrónica, electricidad y automatización.
Organización y protección de uniones entre varios conductores.
Este tipo de conector se utiliza precisamente para unir dos o más conductores y posteriormente realizar la compresión con una herramienta apropiada.
Recomendaciones de uso
Utilizar una crimpadora compatible con terminales de extremo cerrado y seleccionar el conector de acuerdo con la cantidad y sección de los conductores que se van a unir. Los cables deben quedar correctamente introducidos dentro del elemento metálico antes del crimpado. Después de realizar la compresión, verificar mecánicamente que los conductores hayan quedado firmemente sujetos.
