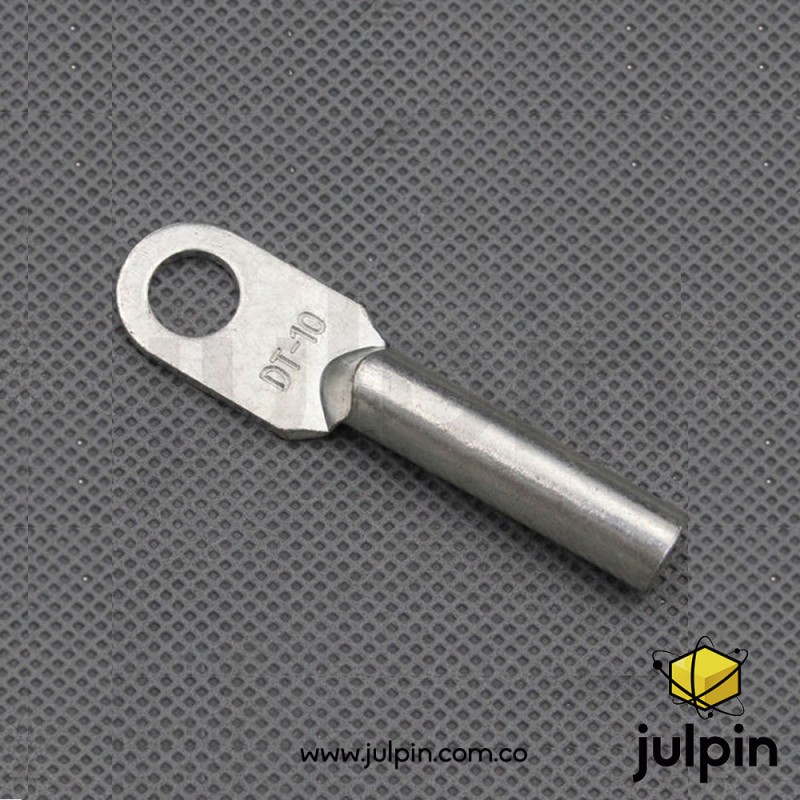

Terminal de cobre tipo B estañado DT-10 para cable de 10 mm²

YXE101

Nuevo

Terminal eléctrico de cobre estañado tipo ojo DT-10, diseñado para realizar conexiones firmes y de baja resistencia entre un conductor de 10 mm² y un punto de conexión mediante tornillo o perno. Su construcción de barril tubular permite realizar una unión mediante crimpado, opresión mecánica o aplicación de soldadura.

5.500 $
Cantidad

Comprar por WhatsApp

Descripción

El terminal de cobre DT-10 estañado tipo B es un conector eléctrico de compresión destinado a terminar conductores de aproximadamente 10 mm², proporcionando una superficie metálica adecuada para su fijación a barras, bornes, tornillos, pernos y otros puntos de conexión eléctrica. Está fabricado en cobre y cuenta con un recubrimiento de estaño que ayuda a proteger la superficie del terminal frente a la oxidación y favorece su utilización en conexiones eléctricas. Su diseño incorpora un barril tubular para introducir el conductor y una pala plana con orificio circular para la fijación mecánica. La familia DT es utilizada en instalaciones eléctricas, tableros de distribución, equipos eléctricos, maquinaria y conexiones de potencia.




Especificaciones técnicas

Característica Especificación
Tipo de terminal Terminal de compresión tipo ojo/anillo
Serie DT
Referencia DT-10
Tipo Tipo B
Material Cobre
Acabado Estaño / cobre estañado
Sección del conductor 10 mm²
Forma de la pala Plana, tipo ojo

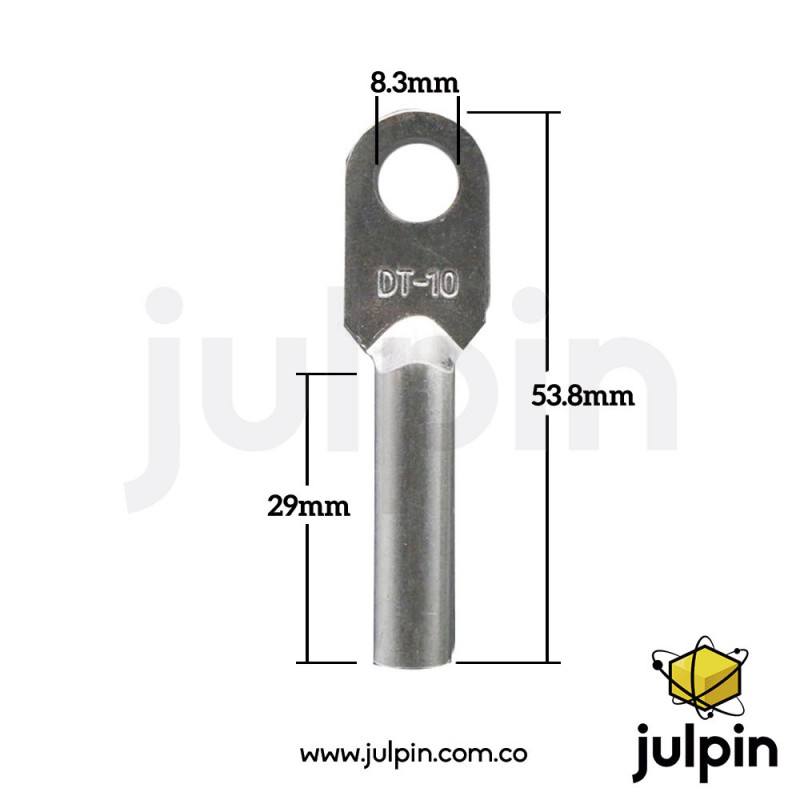

Diámetro del orificio 8,3 mm
Longitud total 53,8 mm
Longitud aproximada del barril 29 mm
Diámetro interior del barril 5,9 mm
Diámetro exterior del barril 8.1mm
Conexión del conductor Por crimpado/compresión/soldadura
Fijación Tornillo, perno o espárrago compatible
Aislamiento No aislado
Color Metálico estañado

Características principales

Característica Beneficio
Cobre estañado Buena conductividad y mayor protección superficial frente a oxidación
Diseño tipo ojo Permite una fijación mecánica segura mediante tornillo o perno
Barril tubular Facilita la inserción del conductor antes del crimpado
Construcción metálica Adecuada para conexiones eléctricas de potencia
Formato DT-10 Identifica la referencia destinada a conductores de 10 mm²
Diseño no aislado Permite utilizarlo en diferentes sistemas de conexión donde se requiera un terminal desnudo

Los terminales de cobre DT están diseñados para realizar conexiones de conductores con equipos eléctricos y sistemas de distribución; las versiones estañadas se comercializan específicamente como terminales de cobre con superficie de estaño.

Aplicaciones

  • Conexión de cables de 10 mm² en tableros eléctricos.
  • Conexión de conductores a barras y puntos de distribución.
  • Instalaciones eléctricas y sistemas de alimentación.
  • Conexiones en maquinaria y equipos eléctricos.
  • Sistemas de cableado donde se requiera una terminación mediante tornillo o perno.
  • Proyectos de electricidad, mantenimiento industrial y montaje de instalaciones.

Recomendaciones de uso

Utilizar una crimpadora adecuada para terminales de 10 mm² y realizar la compresión sobre el barril destinado al conductor. Antes de instalarlo, verificar que el diámetro del orificio sea compatible con el tornillo o perno del punto de conexión. Para instalaciones de potencia, la selección del terminal debe considerar además la sección del conductor, corriente de trabajo, método de instalación y requisitos eléctricos del sistema; no es recomendable determinar una corriente máxima únicamente a partir de las dimensiones del terminal.
