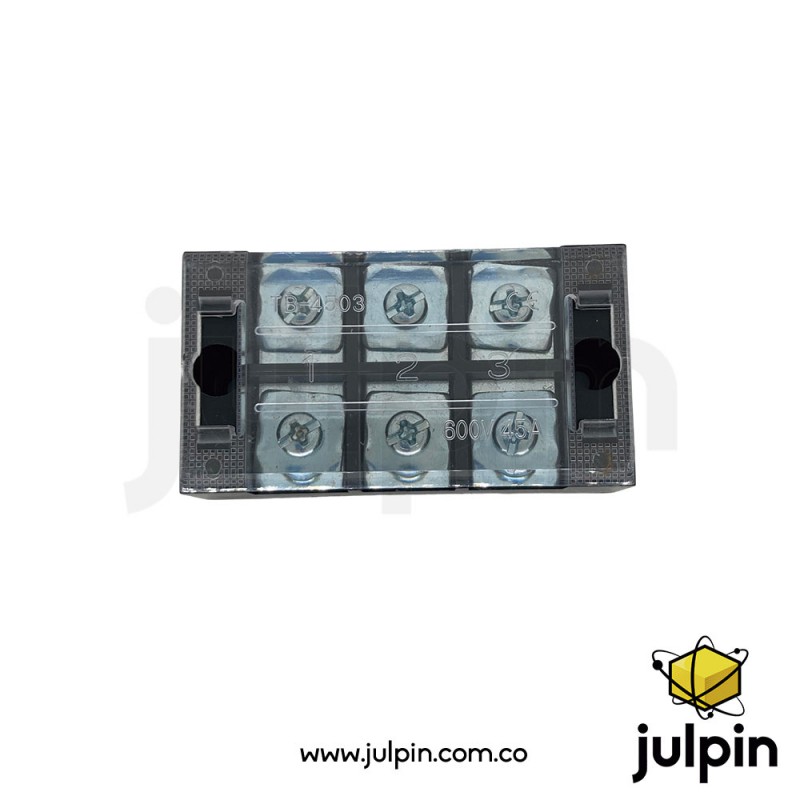

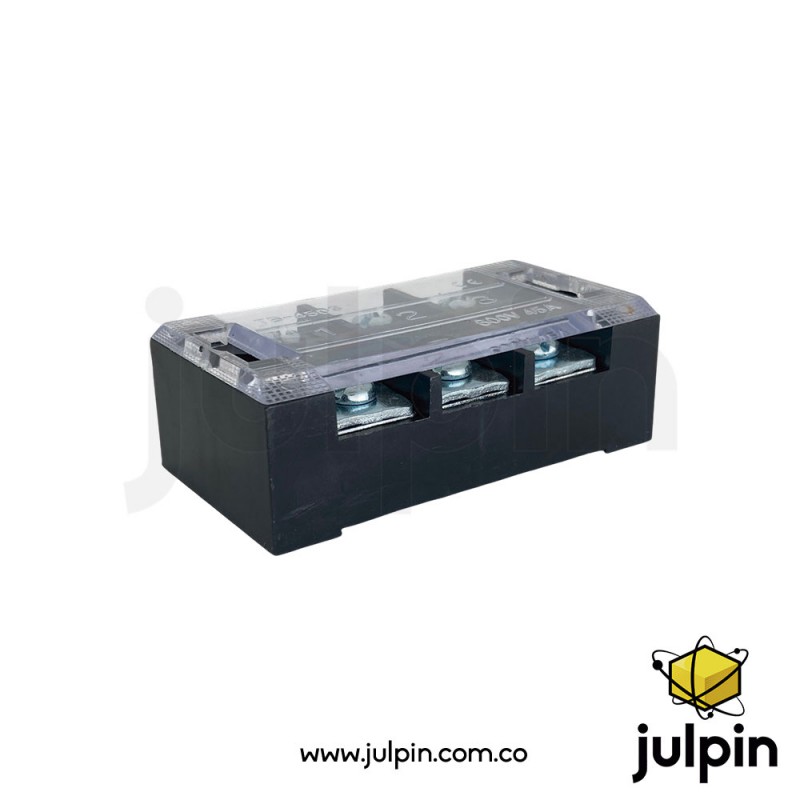

Bornera de conexión de tornillo TB-4503 de 3 polos, 45 A y 600 V

Descripción

La TB-4503 es una bornera de barrera de tres polos destinada a realizar conexiones eléctricas seguras y ordenadas mediante fijación por tornillo. Su diseño dispone de tres posiciones de conexión independientes, cada una con terminales de tornillo accesibles desde la parte superior, permitiendo realizar derivaciones, distribución de alimentación o interconexión de conductores. La carcasa de ABS retardante de llama proporciona aislamiento y protección mecánica, mientras que los elementos conductores metálicos permiten establecer una conexión eléctrica firme. La referencia TB-4503 pertenece a una familia de bloques de terminales de 600 V y 45 A, con dimensiones cercanas a 69–70 × 38 × 23,5 mm.

Especificaciones técnicas

Rango de conductor

El rango de conductor asociado a la referencia TB-4503 puede variar ligeramente entre fabricantes de esta familia. Diferentes catálogos especifican desde 0,5 hasta 4 mm², mientras que otros fabricantes indican 1,5–4 mm². Por esta razón, para esta referencia es recomendable verificar el calibre del conductor y la capacidad real del fabricante antes de trabajar de forma continua al máximo de 45 A.

Características principales

Aplicaciones

La TB-4503 puede utilizarse para distribución de alimentación, tableros eléctricos, cajas de control, máquinas, automatización, fuentes de alimentación, sistemas de iluminación, equipos industriales, proyectos eléctricos y sistemas de control.

También resulta útil cuando se necesita establecer una conexión fija entre diferentes conductores sin recurrir a soldadura, manteniendo los puntos de conexión organizados y accesibles.

Recomendaciones de uso

Se recomienda utilizar conductores compatibles con la capacidad de la bornera y realizar un apriete adecuado de los tornillos, evitando tanto el exceso como la falta de presión sobre el conductor. Para instalaciones que trabajen cerca de los 45 A o 600 V, deben considerarse también el calibre del cable, temperatura de operación, aislamiento, método de instalación y normativa eléctrica aplicable.

La capacidad de 45 A / 600 V debe entenderse como la especificación nominal del componente y no significa que cualquier combinación de cableado pueda operar automáticamente a esos valores.
