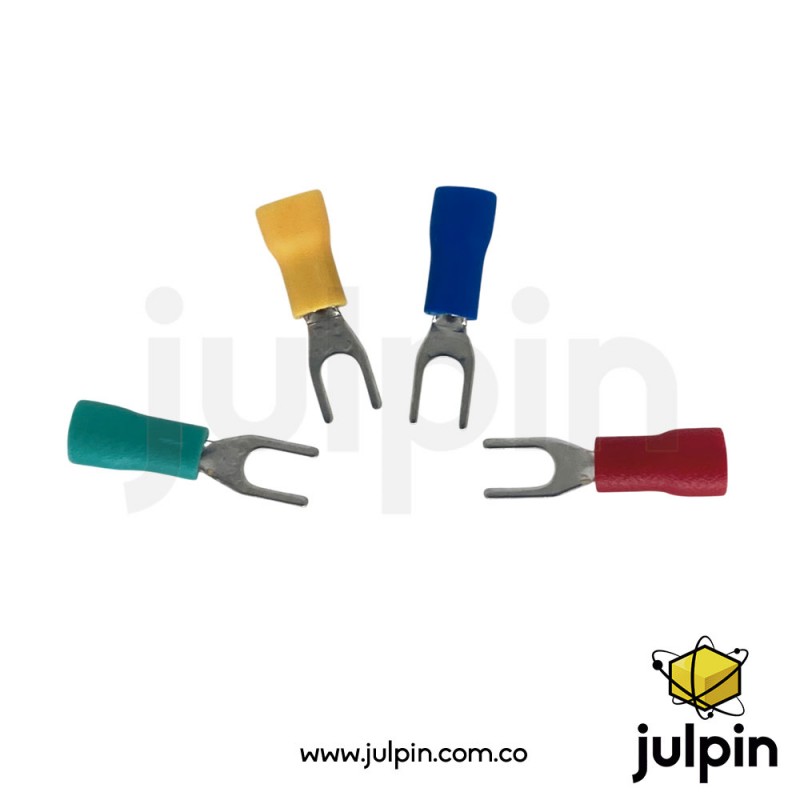

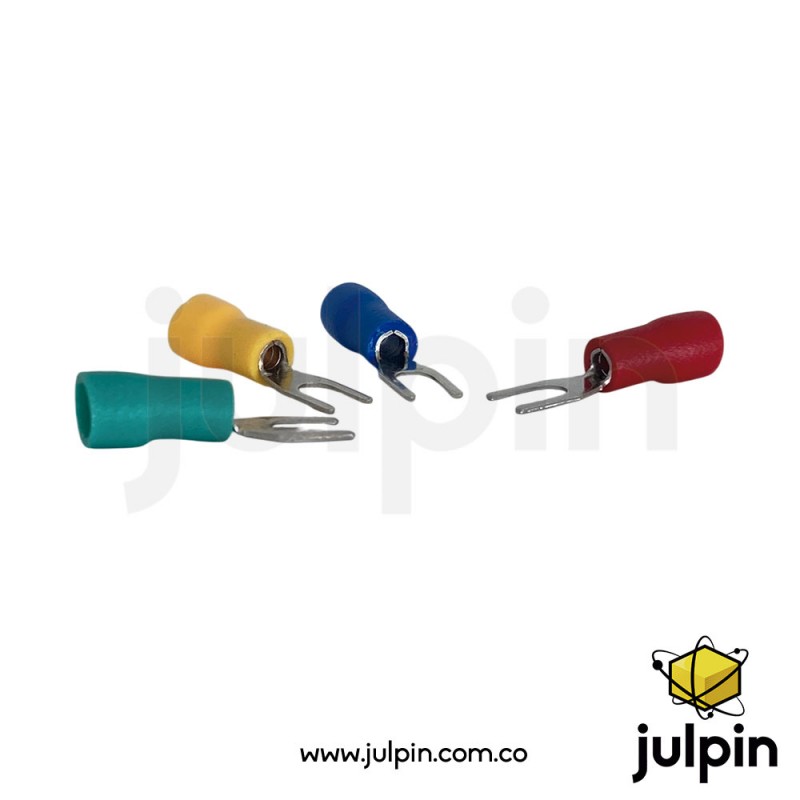

Terminal eléctrico aislado tipo horquilla SV1.25-3 para cable de 0,5–1,5 mm²

YXE144

Nuevo

Terminal eléctrico preaislado tipo horquilla o U, referencia SV1.25-3, fabricado con terminal de latón estañado y cubierta de PVC retardante de llama. Está diseñado para realizar conexiones mediante crimpado en cables de 0,5 a 1,5 mm², proporcionando una terminación firme y organizada para borneras, bloques de terminales, interruptores, relés y otros dispositivos eléctricos.

100 $
Cantidad

Comprar por WhatsApp

Descripción

El SV1.25-3 es un terminal de cable tipo horquilla diseñado para facilitar conexiones eléctricas mediante tornillos. Su cuerpo conductor está fabricado en latón estañado, mientras que la parte posterior incorpora un aislamiento de PVC retardante de llama que protege la zona de crimpado y ayuda a evitar contactos accidentales. La geometría en forma de U permite colocar el terminal alrededor del tornillo de una bornera o dispositivo sin necesidad de retirarlo completamente, agilizando el montaje y mantenimiento. La referencia está destinada a conductores de 0,5 a 1,5 mm² y cuenta con una abertura para tornillo de aproximadamente 3,2 mm, correspondiente a aplicaciones M3/#4.




Especificaciones técnicas

Característica Especificación
Referencia / modelo SV1.25-3
Tipo Terminal preaislado tipo horquilla / U / bifurcado
Tipo de conexión Crimpado en frío
Material del terminal Latón
Acabado del terminal Estaño / estañado
Material del aislamiento PVC retardante de llama
Rango de cable 0,5–1,5 mm²
Equivalencia aproximada AWG 22–16
Espesor del terminal 0,5 mm
Diámetro de la abertura 3,2 mm aprox.
Aplicación de tornillo M3 / #4
Forma del contacto Horquilla / U
Color disponible Rojo, azul, verde, negro y amarillo
Montaje Para cable
Aislamiento Preaislado
Método de instalación Crimpado

Las dimensiones comerciales de la familia SV1.25-3 suelen estar alrededor de 21,2 mm de longitud total, con abertura de 3,2 mm y geometría de horquilla; las dimensiones pueden presentar pequeñas diferencias según el fabricante.

Características principales

Característica Beneficio
Diseño tipo horquilla Facilita la instalación sobre terminales con tornillo
Terminal de latón estañado Favorece una buena conductividad y resistencia a la oxidación
Aislamiento preinstalado Protege la zona posterior del terminal y mejora la seguridad del montaje
Crimpado en frío Permite una terminación mecánica sin soldadura
PVC retardante de llama Aporta protección adicional al aislamiento
Diseño compacto Adecuado para tableros, controles y proyectos electrónicos
Múltiples colores Facilita la identificación y organización visual del cableado

La familia de terminales SV se comercializa precisamente como terminal de horquilla aislado, con conductor de cobre o latón y recubrimiento de estaño; el modelo SV1.25-3 está asociado al rango de 0,5–1,5 mm².

Aplicaciones

Este terminal puede utilizarse en tableros eléctricos, borneras de conexión, sistemas de control, automatización, instalaciones de baja tensión, proyectos de electrónica, robótica educativa, fuentes de alimentación, relés, interruptores, motores y cableado de máquinas.

Su forma de horquilla resulta especialmente práctica cuando se realizan conexiones sobre tornillos de terminales que requieren montaje y desmontaje frecuente.

Recomendaciones de uso

Para obtener una conexión confiable, se recomienda seleccionar un cable dentro del rango 0,5–1,5 mm² y utilizar una pinza crimpadora adecuada para terminales aislados. El conductor debe quedar correctamente introducido en el cuerpo metálico antes de realizar el crimpado. Después de crimpar, conviene comprobar mecánicamente que el conductor haya quedado firmemente sujeto.


YXE144
