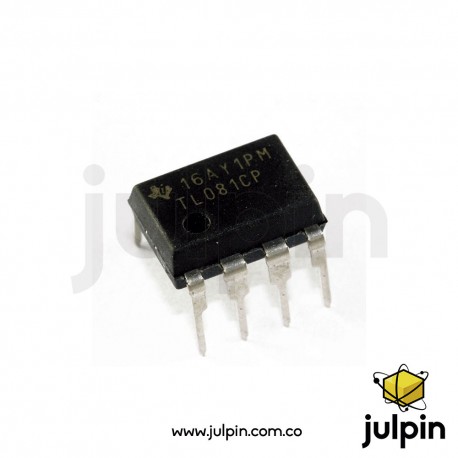

TL081CP Amplificador operacional

DESCRIPCIÓN:

El TL081CP es un amplificador operacional de alta ganancia y ancho de banda fabricado por Texas Instruments. Es un amplificador operacional de tipo JFET de entrada única, lo que significa que utiliza transistores de efecto de campo de unión (JFET) en su entrada para lograr una alta impedancia de entrada y un bajo ruido.

El TL081CP tiene una ganancia de voltaje típica de 94 dB y una ancho de banda de 3 MHz, lo que lo hace adecuado para aplicaciones de amplificación de señales de baja frecuencia. También tiene una baja corriente de polarización de entrada y una baja corriente de desplazamiento de entrada, lo que ayuda a minimizar los errores de offset.

El TL081CP tiene un rango de alimentación de ± 5 V a ± 18 V y puede manejar corrientes de salida de hasta 20 mA. Tiene una alta impedancia de entrada de 10¹² ohmios y una impedancia de salida baja de 75 ohmios.

En resumen, el TL081CP es un amplificador operacional de alta ganancia y ancho de banda, con una entrada JFET única para una alta impedancia de entrada y bajo ruido. Es adecuado para aplicaciones de amplificación de señales de baja frecuencia y tiene un rango de alimentación de ± 5 V a ± 18 V.

El amplificador operacional TL081CP se puede utilizar en una amplia variedad de aplicaciones prácticas, gracias a sus características técnicas versátiles. Algunos ejemplos de proyectos prácticos en los que se puede utilizar este amplificador operacional incluyen:

• Amplificación de señales de baja frecuencia: Debido a su alta ganancia de voltaje y ancho de banda de 3 MHz, el TL081CP es adecuado para amplificar señales de baja frecuencia, como las señales de audio y las señales de sensor.

• Filtros activos: El TL081CP se puede utilizar en circuitos de filtro activo, como el filtro pasa-bajos, el filtro pasa-altos y el filtro pasa-banda. Estos filtros se utilizan para seleccionar o filtrar señales específicas en un circuito.

• Osciladores: El TL081CP se puede utilizar en circuitos de oscilador, como el oscilador de onda sinusoidal y el oscilador de relajación. Los osciladores se utilizan para generar señales de frecuencia específicas en un circuito.

• Reguladores de voltaje: El TL081CP se puede utilizar en circuitos de regulación de voltaje, como el regulador de voltaje lineal. Estos circuitos se utilizan para mantener una tensión de salida estable en una fuente de alimentación.

• Comparadores: El TL081CP se puede utilizar como comparador de voltaje en circuitos de control y monitoreo, como el detector de nivel de voltaje. Estos circuitos se utilizan para comparar dos señales de voltaje y activar un dispositivo o indicador cuando se cumple una cierta condición.

CARACTERÍSTICAS:

• • Tipo de amplificador operacional: JFET de entrada única
  • Ganancia de voltaje típica: 94 dB
  • Ancho de banda: 3 MHz
  • Impedancia de entrada: 10¹² ohmios
  • Impedancia de salida: 75 ohmios
  • Corriente de polarización de entrada: 30 pA
  • Corriente de desplazamiento de entrada: 3 nA
  • Rango de voltaje de alimentación: ± 5 V a ± 18 V
  • Corriente de salida máxima: 20 mA
  • Slew rate: 13 V/µs
  • Distorsión armónica total (THD): 0,003%
  • Temperatura de operación: -40 °C a 85 °C
  • Empaquetado: DIP-8

Es importante tener en cuenta que estos valores son típicos y pueden variar ligeramente de un dispositivo a otro. También es importante consultar la hoja de datos (datasheet) del fabricante para obtener información detallada y actualizada sobre las características del TL081CP.
