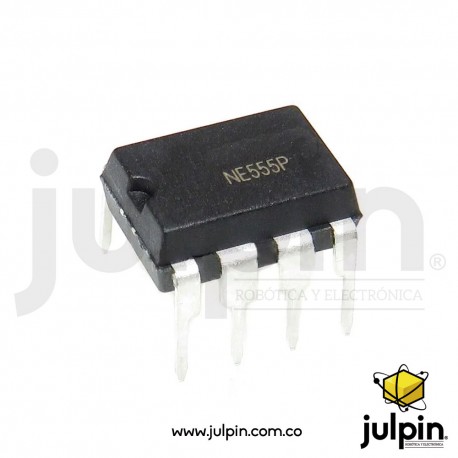

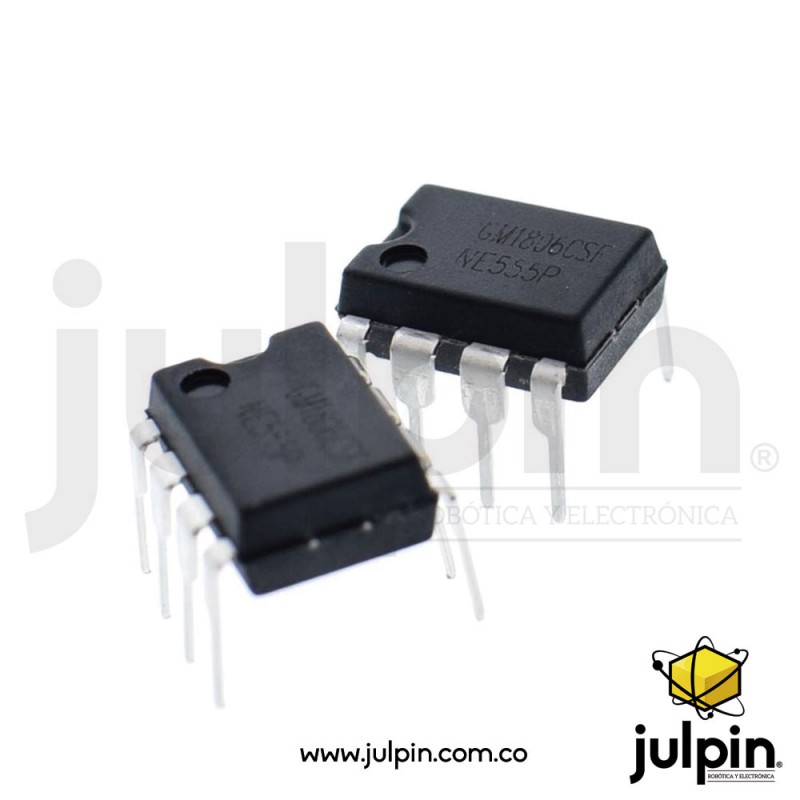

Este producto es un circuito integrado o chip temporizador generdor de pulsos NE 555. este chip se utiliza en la generación de temporizadores, pulsos y oscilaciones. El 555 puede ser utilizado para proporcionar retardos de tiempo, como un oscilador, y como un circuito integrado flip flop. Sus derivados proporcionan hasta cuatro circuitos de sincronización en un solo paquete.
El integrado NE555 es muy utilizado en múltiples proyectos de electrónica debido a su facilidad de uso, precio bajo y la estabilidad en su operación además de variar la velocidad o frecuencia de los pulsos con solo instalar una resistencia de diferentes valores en uno de su pines como se indica más abajo.
CARACTERÍSTICAS:
Modelo: NE555.
Voltaje mínimo de suministro: 4.5VDC.
Voltaje máximo de suministro: 16VDC.
Número de temporizadores internos: 1.
Temperatura máxima de funcionamiento: 70°C.
CONEXIONES:
Pin 1: (Tierra - GND) Polo negativo de la alimentación.
Pin 2: (Disparo - TRIG) Es donde se establece el inicio del tiempo de retardo si el 555 es configurado como monoestable. Este proceso de disparo ocurre cuando esta patilla tiene menos de 1/3 del voltaje de alimentación. Este pulso debe ser de corta duración, pues si se mantiene bajo por mucho tiempo la salida se quedará en alto hasta que la entrada de disparo pase a alto otra vez.
Pin 3: (Salida - OUT) Aquí veremos el resultado de la operación o generación de los pulsos. Cuando la salida es alta, el voltaje será el voltaje de alimentación (Vcc) menos 1.7 V.
Pin 4: (Reinicio - RESET) Si se pone a un nivel por debajo de 0.7 Voltios, pone la patilla de salida a nivel bajo. Si por algún motivo esta patilla no se utiliza hay que conectarla a alimentación para evitar que el temporizador se reinicie.
Pin 5: (Control de voltaje - CTRL) Esta patilla requiere un voltaje que puede ir desde Vcc hasta casi cero, haciendo uso de una resistencia y deacuerdo a ese valor se regula la frecuencia de las pulsaciones.
Pin 6: (Umbral - THR) Es una entrada a un comparador interno que se utiliza para poner la salida a nivel bajo.
Pin 7: (Descarga - DIS) Utilizado para descargar con efectividad el condensador externo utilizado por el temporizador para su funcionamiento.
Pin 8: (Voltaje de alimentación - VCC) Es el terminal donde se conecta el voltaje de alimentación que va de 4.5V hasta 16V.
