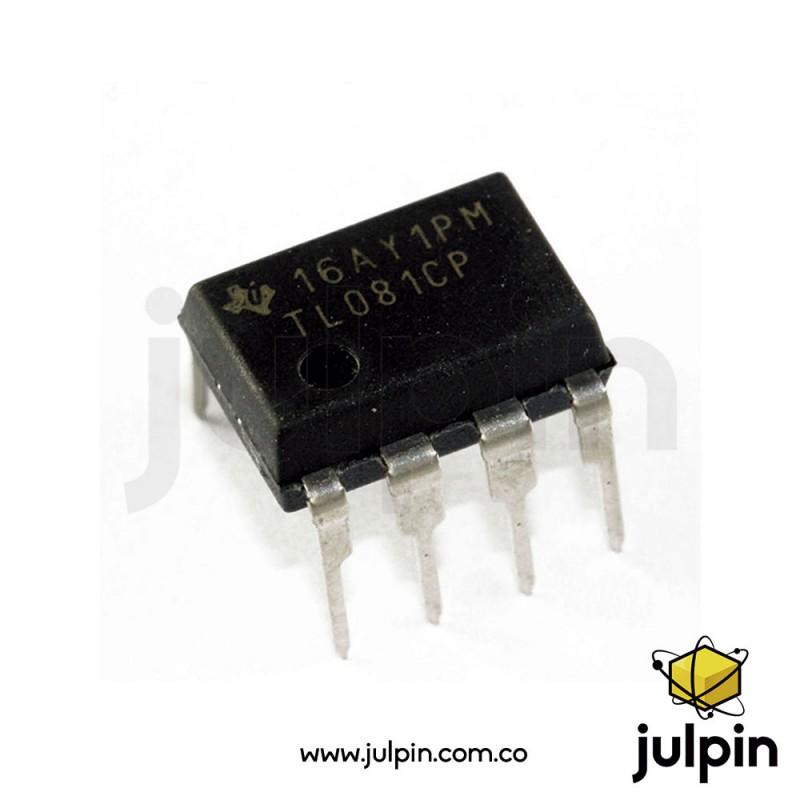

Amplificador operacional TL081CP DIP-8 JFET – Texas Instruments

YXZ850

Nuevo

El TL081CP es un amplificador operacional de propósito general de entrada JFET, de un solo canal y encapsulado PDIP-8. Pertenece a la familia TL08x de Texas Instruments y está diseñado para aplicaciones de amplificación de señales, acondicionamiento analógico, filtros activos, integración, diferenciación y procesamiento de señales.

3.000 $
Cantidad

Comprar por WhatsApp

Descripción

El TL081CP de Texas Instruments integra un amplificador operacional con entrada FET/JFET, característica que proporciona una impedancia de entrada elevada y bajas corrientes de polarización. El dispositivo ofrece un producto ganancia-ancho de banda de aproximadamente 3 MHz, una velocidad de respuesta típica de 13 V/µs y un rango de alimentación total de 7 a 30 V, equivalente a aproximadamente ±3,5 V a ±15 V cuando se utiliza alimentación simétrica. La referencia TL081CP corresponde al encapsulado PDIP de 8 pines y al rango de temperatura comercial de 0 a 70 °C especificado por Texas Instruments.




Especificaciones técnicas

Característica Especificación
Fabricante Texas Instruments
Referencia TL081CP
Tipo Amplificador operacional
Número de canales 1
Tecnología de entrada FET / JFET
Encapsulado PDIP-8
Número de pines 8
Alimentación total 7 a 30 V
Alimentación simétrica equivalente ±3,5 a ±15 V
Producto ganancia-ancho de banda 3 MHz típico
Velocidad de respuesta (Slew Rate) 13 V/µs típica
Tensión de offset de entrada, máximo 10 mV para TL081C a 25 °C
Corriente de polarización de entrada, máxima 200 pA
Corriente de offset de entrada, máxima 100 pA
Rango de modo común ±11 V a ±15 V de alimentación, según condiciones especificadas
Ganancia de tensión en lazo abierto 200 V/mV típica
CMRR 70 dB mínimo / 100 dB típico, según condiciones
PSRR 70 dB mínimo / 100 dB típico, según condiciones
Impedancia de entrada en modo común 1 TΩ
Corriente de alimentación por canal 1,4 mA típica
Rango de temperatura TL081CP 0 a 70 °C
Salida Amplificador operacional de un canal
Protección Protección contra cortocircuito de salida

Los valores eléctricos anteriores corresponden a la familia TL081C, dentro de la cual se encuentra el TL081CP; Texas Instruments especifica las condiciones de ensayo y límites correspondientes en su hoja de datos.

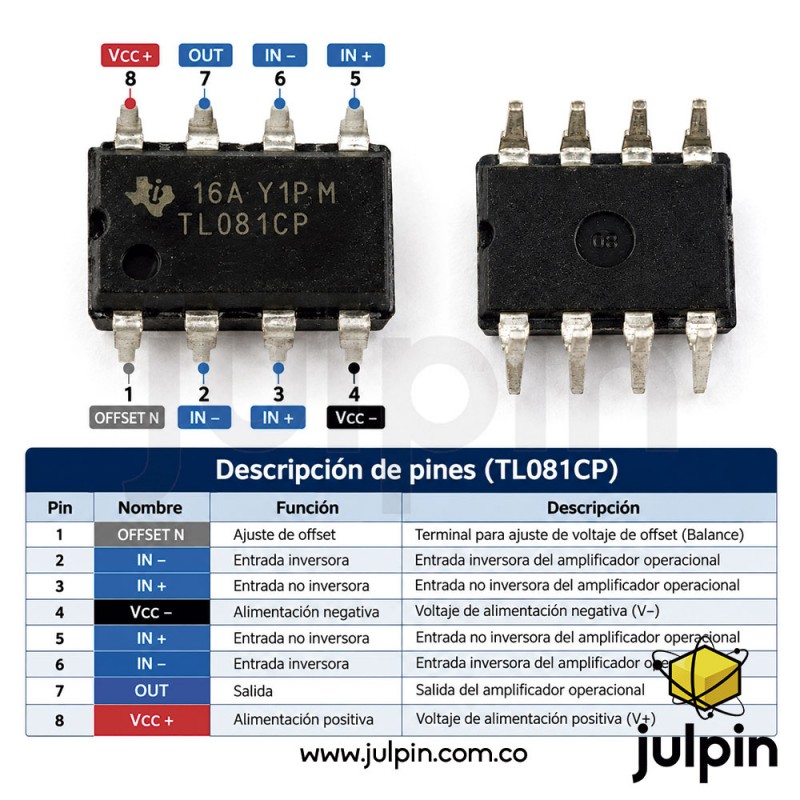

Distribución de pines

Pin Símbolo Función
1 OFFSET N Terminal para ajuste de offset
2 IN− Entrada inversora
3 IN+ Entrada no inversora
4 VCC− Alimentación negativa
5 IN+ Terminal asociado a la entrada no inversora / ajuste según configuración
6 IN− Terminal asociado a la entrada inversora / ajuste según configuración
7 OUT Salida del amplificador operacional
8 VCC+ Alimentación positiva

Importante: los pines 1 y 5 corresponden a las conexiones de ajuste de offset del TL081; los pines 2 y 3 son las entradas inversora y no inversora, el pin 7 es la salida y los pines 4 y 8 corresponden a las alimentaciones negativa y positiva. La configuración debe consultarse en el diagrama de aplicación del fabricante para el uso específico del ajuste de offset.

Características principales

  • Amplificador operacional de un solo canal.
  • Entrada basada en tecnología FET/JFET.
  • Encapsulado DIP-8 / PDIP-8.
  • Baja corriente de polarización de entrada.
  • Producto ganancia-ancho de banda de 3 MHz típico.
  • Velocidad de respuesta de 13 V/µs típica.
  • Amplio rango de alimentación.
  • Entrada de modo común con amplio rango de operación.
  • Protección de salida frente a cortocircuito.
  • Adecuado para procesamiento y acondicionamiento de señales analógicas.

Aplicaciones

El TL081CP puede emplearse en:

  • Amplificadores de señales analógicas.
  • Amplificadores inversores y no inversores.
  • Filtros activos.
  • Integradores y diferenciadores.
  • Acondicionamiento de señales de sensores.
  • Circuitos de instrumentación y medición.
  • Generadores y procesadores de señales.
  • Fuentes y circuitos de control analógico.
  • Prácticas de electrónica analógica.
  • Proyectos educativos de electrónica y robótica.

Recomendaciones de uso

Se debe trabajar dentro de los límites eléctricos especificados por Texas Instruments. El TL081CP no debe confundirse con TL082 o TL084: el TL081 es un amplificador operacional de un solo canal, mientras que TL082 y TL084 incorporan dos y cuatro amplificadores respectivamente.

También es importante diferenciar el TL081CP de versiones modernas como TL081H, ya que aunque pertenecen a la misma familia funcional, presentan especificaciones eléctricas diferentes.


YXZ850

Referencias específicas
