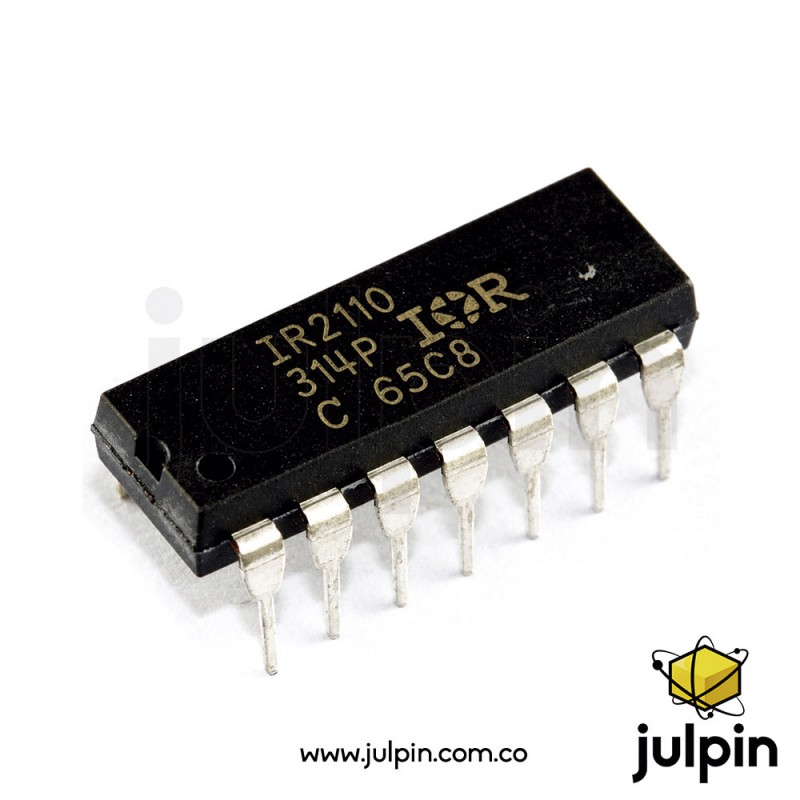

Circuito integrado IR2110 DIP-14

YXZ948

El IR2110 DIP-14 es un circuito integrado controlador de compuertas (gate driver) para dispositivos de potencia MOSFET e IGBT, con canales independientes para el lado alto (high-side) y lado bajo (low-side). Está diseñado para aplicaciones de medio puente y puede controlar el transistor del lado alto mediante una alimentación flotante tipo bootstrap. La versión en encapsulado PDIP de 14 pines corresponde al IR2110PBF de Infineon/International Rectifier.

16.000 $
Cantidad

Comprar por WhatsApp

Descripción

El IR2110 es un driver de alta velocidad utilizado para controlar las compuertas de MOSFET e IGBT de potencia en configuraciones donde se requiere accionar dispositivos ubicados tanto en el lado alto como en el lado bajo de un circuito. Integra dos canales de salida independientes, HO para el transistor del lado alto y LO para el transistor del lado bajo, además de entradas lógicas independientes HIN y LIN y una entrada SD para apagado. Su canal de lado alto utiliza una alimentación flotante referenciada a VS, lo que permite manejar un MOSFET o IGBT de canal N situado en la parte superior de un medio puente. El IR2110 admite una tensión de alimentación del driver de 10 a 20 V, entradas lógicas compatibles con señales de 3,3 V y está especificado para aplicaciones con tensiones de bus de hasta 500 V en el lado alto.




Especificaciones técnicas

Característica Especificación
Circuito integrado IR2110
Función Driver de compuerta High-Side / Low-Side
Aplicación Control de MOSFET e IGBT
Canales 2
Configuración High-Side + Low-Side
Encapsulado PDIP-14 / DIP-14
Montaje Through-Hole
Alimentación del driver VCC 10 a 20 V
Alimentación lógica VDD 3,3 a 20 V
Tensión máxima del lado alto 500 V
Corriente de salida típica de fuente 2,5 A
Corriente de salida típica de sumidero 2,5 A
Entrada lógica High-Side HIN
Entrada lógica Low-Side LIN
Entrada de apagado SD
Salida High-Side HO
Salida Low-Side LO
Alimentación flotante VB
Retorno High-Side VS
Retorno Low-Side COM
Tierra lógica VSS
Compatibilidad lógica 3,3 V
UVLO Para VCC y VBS
Propagación de encendido típica 120 ns
Propagación de apagado típica 94 ns
Temperatura de unión Hasta 150 °C
Estado del producto No recomendado para nuevos diseños por Infineon; existen versiones y equivalentes disponibles en el mercado

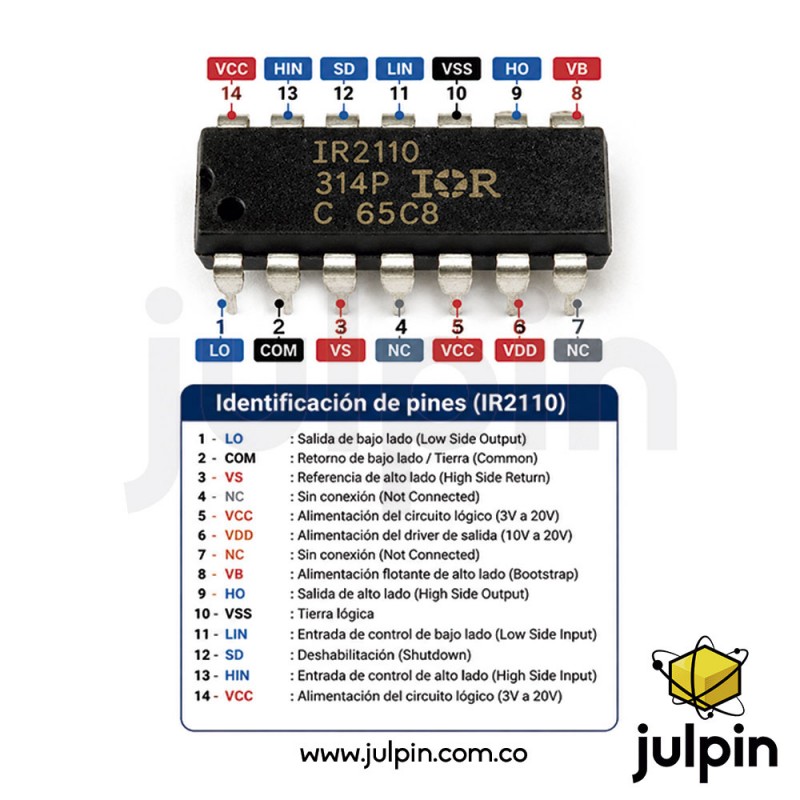

Distribución de pines DIP-14

Pin Nombre Función
1 LO Salida del driver para el MOSFET/IGBT de lado bajo
2 COM Retorno del lado bajo
3 VCC Alimentación del driver de lado bajo
4 NC Sin conexión
5 VS Retorno de la alimentación flotante del lado alto
6 VB Alimentación flotante del lado alto
7 HO Salida del driver de lado alto
8 NC Sin conexión
9 VDD Alimentación lógica
10 HIN Entrada lógica del canal High-Side
11 SD Entrada de apagado (Shutdown)
12 LIN Entrada lógica del canal Low-Side
13 VSS Tierra/referencia lógica
14 NC Sin conexión

La distribución anterior corresponde al encapsulado 14 Lead PDIP del IR2110/IR2113 documentado por Infineon.

Características principales

Característica Descripción
Driver High-Side y Low-Side Permite controlar dos dispositivos de potencia en una configuración de medio puente
Canal High-Side flotante Puede utilizarse con un MOSFET de canal N situado en el lado superior
Bootstrap El canal High-Side está preparado para trabajar con una alimentación flotante mediante bootstrap
Alta corriente de compuerta Hasta 2,5 A típicos de fuente y sumidero para cargas de compuerta
Entradas independientes HIN y LIN permiten controlar individualmente las dos salidas
Shutdown La entrada SD permite deshabilitar el driver
UVLO Protege el funcionamiento ante alimentación insuficiente en VCC y VBS
Lógica de 3,3 V Permite recibir señales provenientes de numerosos microcontroladores
Alta velocidad Diseñado para aplicaciones de conmutación de potencia de alta frecuencia

Aplicaciones

El IR2110 es utilizado principalmente en inversores DC-AC, convertidores de potencia, fuentes conmutadas, controladores de motores, medio puente, puente H, UPS, control de motores BLDC, convertidores DC-DC, etapas de potencia y sistemas con MOSFET o IGBT.

Una aplicación particularmente común es el control de un medio puente con dos MOSFET de canal N, donde el IR2110 genera las señales HO y LO necesarias para accionar respectivamente el transistor superior e inferior. El canal superior utiliza el circuito de alimentación flotante VB–VS, normalmente implementado mediante un circuito bootstrap.

Consideraciones técnicas

El IR2110 no es un MOSFET ni un transistor de potencia; es el circuito encargado de proporcionar las señales y corriente necesarias para cargar y descargar las compuertas de los dispositivos de potencia.

La especificación de 500 V corresponde a la capacidad del canal flotante de alto lado y no significa que el integrado deba recibir 500 V directamente en su alimentación VCC. La alimentación VCC del driver está especificada en el rango de 10 a 20 V.

También es importante diferenciar el IR2110 del IR2113: aunque comparten una arquitectura muy similar, el IR2110 está especificado para un lado alto de hasta 500 V, mientras que el IR2113 pertenece a la versión de 600 V.
