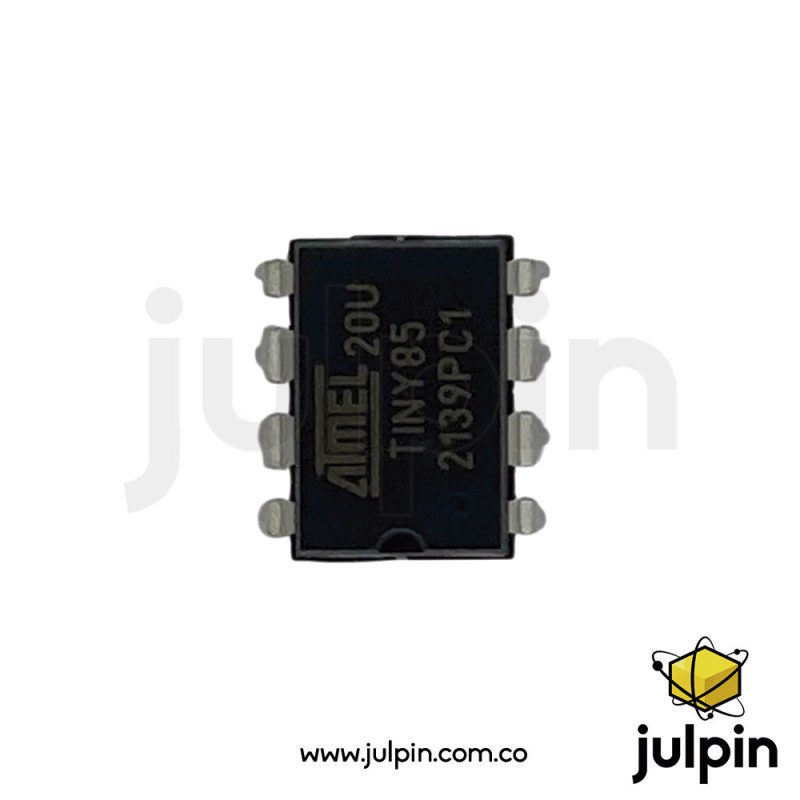

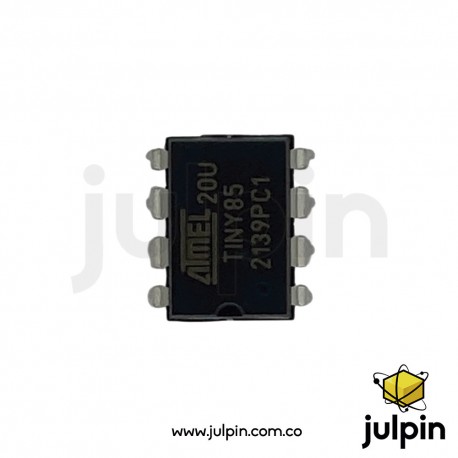

Microcontrolador Atmel ATtiny85 - 20PU

Descripción larga

El ATtiny85 es un microcontrolador AVR de 8 bits desarrollado originalmente por Atmel (actualmente Microchip Technology), diseñado para aplicaciones donde se requiere tamaño reducido, bajo consumo de energía y alta flexibilidad. Viene en encapsulado DIP-8 o SOIC-8, lo que lo hace ideal para prototipado, placas compactas y productos finales de bajo costo.

Este integrado cuenta con 8 KB de memoria Flash programable, 512 bytes de SRAM y 512 bytes de EEPROM, además de un conjunto de periféricos integrados como temporizadores, ADC de 10 bits, PWM y comunicación serial USI (compatible con SPI e I²C por software).

El ATtiny85 puede programarse fácilmente usando Arduino IDE (mediante bootloader o ISP), lo que lo convierte en una opción muy popular en robótica educativa, domótica, IoT básico, controladores simples y proyectos DIY, especialmente cuando un Arduino completo resulta sobredimensionado.

Características técnicas

• Modelo: ATtiny85

• Fabricante: Atmel / Microchip Technology

• Arquitectura: AVR de 8 bits

• Encapsulado: DIP-8 o SOIC-8

• Voltaje de operación: 1.8 V – 5.5 V (según frecuencia)

• Memoria Flash: 8 KB (programable en sistema – ISP)

• SRAM: 512 bytes

• EEPROM: 512 bytes

• Pines de entrada/salida: Hasta 6 pines GPIO programables

• ADC: Convertidor analógico-digital de 10 bits, Hasta 4 canales ADC

• PWM: 2 temporizadores (Timer0 y Timer1), Soporte para señales PWM

• Interfaces de comunicación: USI (Universal Serial Interface), SPI (por hardware), I²C / TWI (por software)

• Consumo de energía: Ultra bajo consumo, Modo sleep con consumo en microamperios

• Temperatura de operación: −40 °C a +85 °C (industrial)

Usos y aplicaciones reales

• Robótica educativa y proyectos escolares

• Domótica básica (sensores, relés, automatización simple)

• Control de LEDs, tiras LED y PWM

• Controladores pequeños para relés y motores

• Dispositivos electrónicos compactos

• Reemplazo de Arduino en proyectos simples

• Sistemas alimentados por batería gracias a su bajo consumo

• Prototipos y productos finales de bajo costo

Consideraciones importantes

• No incluye interfaz USB nativa (para USB se usa ATtiny85 con V-USB por software).

• Para programarlo se requiere un programador ISP o usar Arduino como ISP.

• La cantidad de pines es limitada, por lo que debe planearse bien el uso de E/S.

• Ideal para proyectos compactos, no para aplicaciones con interfaces complejas.
