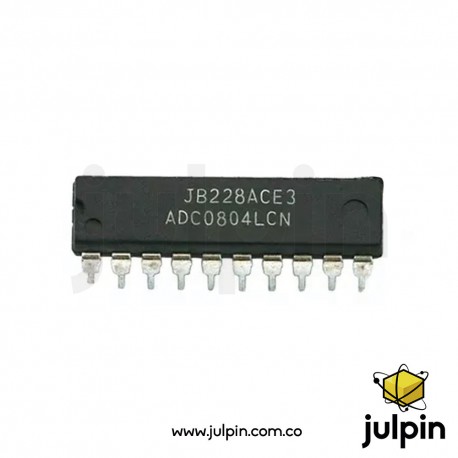

El ADC0804LCN es un convertidor analógico a digital (ADC) de 8 bits. Se utiliza para convertir señales analógicas en datos digitales, lo que permite a un microcontrolador o computadora procesar y manipular esa información. Este tipo de dispositivo es fundamental en aplicaciones donde se necesita medir o controlar variables analógicas, como temperatura, presión, voltaje, etc. El EDC0804LCN es particularmente útil en sistemas embedidos y de control, así como en la adquisición de datos en sistemas de automatización industrial, instrumentación y electrónica de consumo.
CARACTERÍSTICAS:
Resolución: 8 bits.
Velocidad de muestreo: Normalmente entre 10kHz y 100kHz, dependiendo de la configuración y la aplicación.
Tensión de referencia: A menudo se utiliza una referencia externa, que puede ser ajustable o fija.
PINES:
Pin 1. (INTR) Salida de interrupción (opcional).
Pin 2. (VREF) Tensión o voltaje de referencia.
Pin 3. (AGND) Tierra analógica.
Pin 4. (Vin+) Entrada analógica positiva.
Pin 5. (Vin -) Entrada analógica negativa.
Pin 6. (CS) Selección de chip (activo a nivel bajo)
Pin 7. (RD) Lectura de datos (Activo bajo).
Pin 8. (WR) Escritura de datos (Activo bajo)
Pin 9. (CLK) Entrada de reloj de conversión.
Pin 10. (OUT) Salida de datos digital (LSB). 11-18. D0-D7 - Bits de datos de salida digital.
Pin 11. (ALE) Habilitación de dirección de entrada.
