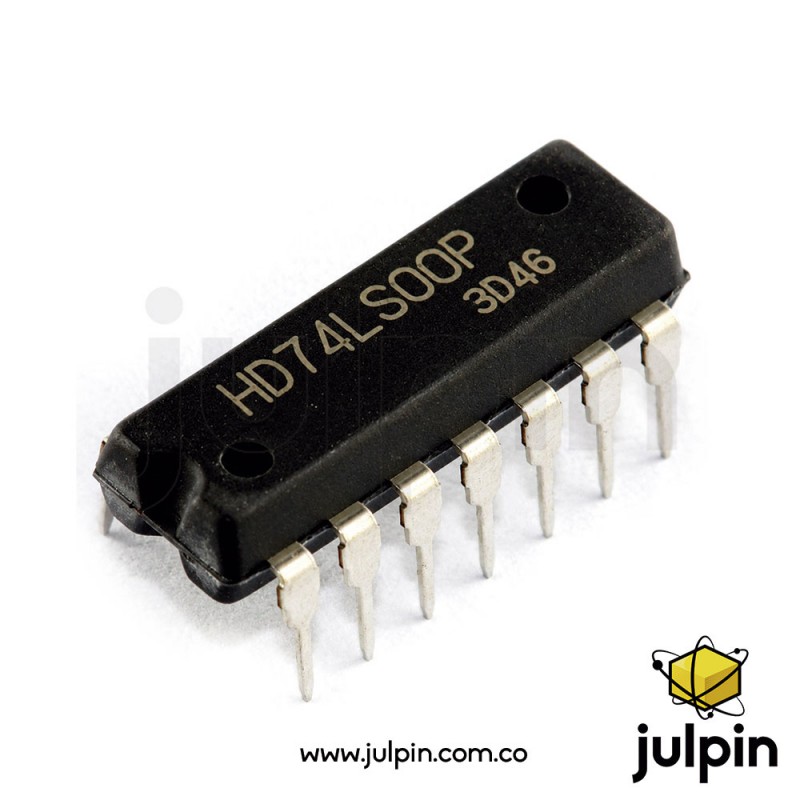

Circuito integrado lógico 74LS00 en encapsulado DIP-14, que contiene cuatro compuertas NAND independientes de dos entradas. Es un dispositivo de lógica TTL de la familia LS, diseñado para trabajar con alimentación nominal de 5 V. Las referencias SN74LS00N de Texas Instruments y HD74LS00P de Renesas corresponden a esta misma función lógica, aunque son referencias de fabricantes diferentes.
El 74LS00 es un circuito integrado de lógica digital que integra cuatro compuertas NAND, cada una con dos entradas lógicas y una salida. Permite implementar funciones de lógica combinacional y construir circuitos digitales a partir de operaciones NAND, una de las funciones fundamentales de la electrónica digital. El dispositivo pertenece a la familia TTL LS (Low-power Schottky) y utiliza una alimentación de 5 V, siendo apropiado para prácticas de electrónica digital, prototipos, sistemas de control, circuitos educativos y proyectos con lógica TTL. La referencia HD74LS00P corresponde específicamente a Renesas y utiliza encapsulado DILP-14; la referencia SN74LS00N corresponde a Texas Instruments en encapsulado PDIP de 14 pines.


| Característica | Especificación |
|---|---|
| Familia lógica | 74LS / TTL Low-power Schottky |
| Función | Cuádruple compuerta NAND |
| Número de compuertas | 4 |
| Entradas por compuerta | 2 |
| Número total de pines | 14 |
| Tipo de salida | Push-Pull |
| Alimentación nominal | 5 V DC |
| Rango de alimentación | 4,75 a 5,25 V |
| Nivel lógico de entrada HIGH, VIH | ≥ 2,0 V |
| Nivel lógico de entrada LOW, VIL | ≤ 0,8 V |
| Corriente de salida LOW, IOL | hasta 8 mA |
| Corriente de salida HIGH, IOH | hasta −0,4 mA |
| Temperatura de operación HD74LS00P | −20 a 75 °C |
| Retardo de propagación típico HD74LS00P | 9 ns (tPLH), 10 ns (tPHL) |
| Retardo máximo especificado HD74LS00P | 15 ns |
| Encapsulado HD74LS00P | DILP-14 / DIP-14 |
| Encapsulado SN74LS00N | PDIP-14 |
| Referencias | SN74LS00N / HD74LS00P |

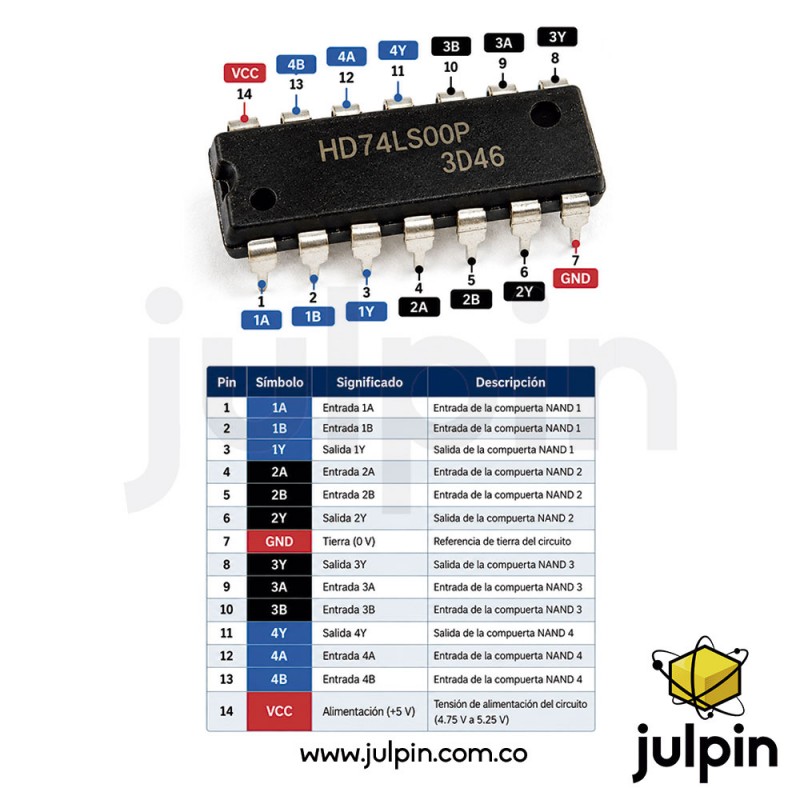

| Pin | Símbolo | Función |
|---|---|---|
| 1 | 1A | Entrada A de NAND 1 |
| 2 | 1B | Entrada B de NAND 1 |
| 3 | 1Y | Salida NAND 1 |
| 4 | 2A | Entrada A de NAND 2 |
| 5 | 2B | Entrada B de NAND 2 |
| 6 | 2Y | Salida NAND 2 |
| 7 | GND | Tierra / 0 V |
| 8 | 3Y | Salida NAND 3 |
| 9 | 3A | Entrada A de NAND 3 |
| 10 | 3B | Entrada B de NAND 3 |
| 11 | 4Y | Salida NAND 4 |
| 12 | 4A | Entrada A de NAND 4 |
| 13 | 4B | Entrada B de NAND 4 |
| 14 | VCC | Alimentación |
Esta distribución de pines está confirmada directamente en el datasheet oficial de Renesas para el HD74LS00P.
La salida de cada compuerta es LOW únicamente cuando ambas entradas son HIGH.
| Entrada A | Entrada B | Salida Y |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
La función lógica corresponde a una NAND de dos entradas.
El 74LS00 puede utilizarse en:
Trabajar dentro del rango de alimentación especificado y respetar los niveles lógicos y límites de corriente indicados por el fabricante. Para diseños nuevos, conviene verificar específicamente qué fabricante y referencia se está utilizando, ya que SN74LS00N y HD74LS00P no son el mismo número de parte, aunque implementan la función 74LS00.
