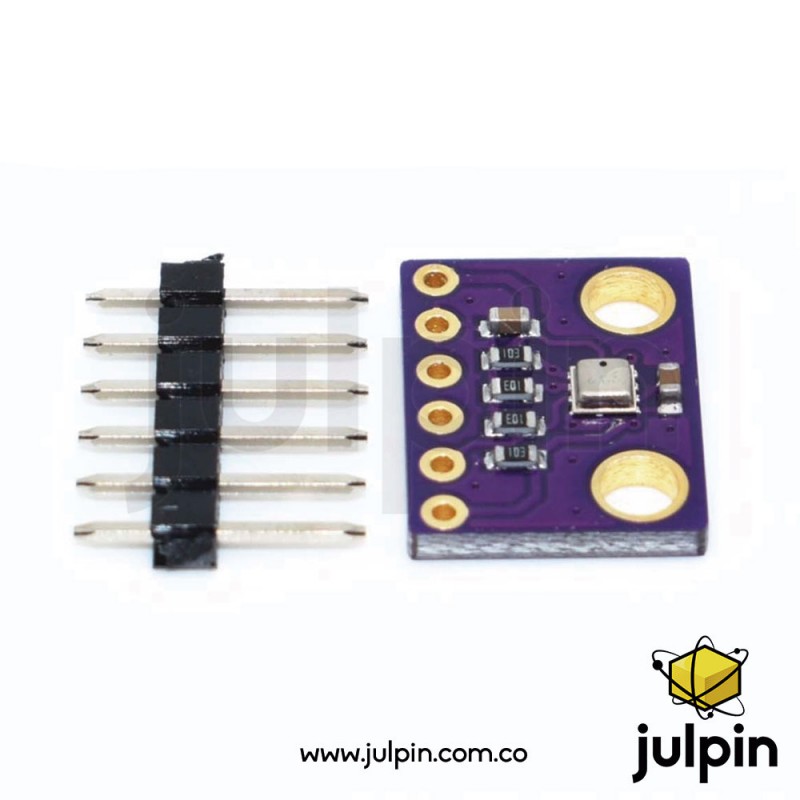

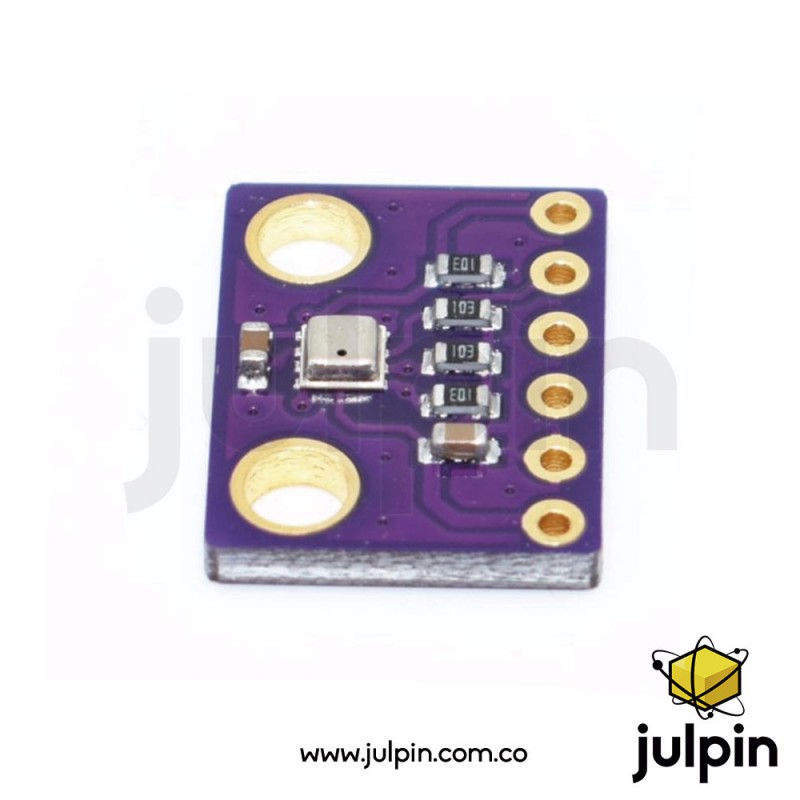

Sensor de presión atmosférica BME280-3.3

Descripción

Este producto es un sensor de presión BME280, que incorpora en un solo módulo sensor de presión atmosférica, temperatura y humedad relativa, con gran precisión, tiene un bajo consumo energético y una estructura muy compacta. Basado en tecnología BOSCH Sensortec ME280, alta precisión y linealidad, así como con estabilidad a largo plazo. Se conecta directamente a un microcontrolador a través de I2C o SPI.

La etapa de sensado de presión es similar al sensor BMP280, y por lo tanto es superior al BMP180. En cuando al sensor de humedad relativa presenta un desempeño sobresaliente comparado a los sensores DHT22 o DHT21.

Este tipo de sensores pueden ser utilizados para calcular la altitud con gran precisión (barómetro), por lo que es un sensor muy utilizado en sistemas de Autopiloto para Drones (UAVs) entregando medidas de altitud con una precisión de hasta 1m. Otras aplicaciones son: Monitoreo de clima, Internet de las Cosas, Monitor de salud/fitness, Automatización del hogar o Domótica y Aire acondicionado.

El módulo sensor de presión atmosférica o altímetro de precisión BME280 (GY-BME280-3.3) está basado en el sensor digital BME280 de Bosch Sensortec, reconocido por su alta precisión y estabilidad en la medición de presión barométrica, temperatura y humedad relativa.

Este módulo opera a 3.3 V y se comunica mediante interfaces I²C o SPI, lo que lo hace compatible con microcontroladores como Arduino (con nivel lógico adecuado), ESP32, ESP8266 y Raspberry Pi. Gracias a su alta resolución, el BME280 permite calcular altitud con precisión del orden de centímetros, siendo ampliamente utilizado en altímetros, estaciones meteorológicas, drones, dispositivos IoT y sistemas de monitoreo ambiental.

El sensor incorpora compensación interna de temperatura y presión, garantizando mediciones confiables incluso ante variaciones ambientales. El módulo GY-BME280-3.3 es compacto, de bajo consumo y adecuado tanto para aplicaciones educativas como profesionales.

CARACTERÍSTICAS:

• Voltaje de Operación: 1.8V - 3.3V DC
• Interfaz de comunicación: I2C o SPI (3.3V)
• Rango de Presión: 300 a 1100 hPa (0.3-1.1bar)
• Resolución: 0.16 Pa
• Precisión absoluta: 1 hPa
• Rango de Temperatura: -40°C a 85°C
• Resolución de temperatura: 0.01°C
• Precisión Temperatura: 1°C
• Rango de Humedad Relativa: 0-100% RH
• Precisión de HR: +-3%
• Rango de altura medible: 0-9100 metros
• Ultra-bajo consumo de energía: 1.8uA ~3.6uA
• Completamente calibrado
• Frecuencia de Muestreo: 157 Hz (máx.)

Sensor BME280

• Fabricante del sensor: Bosch Sensortec

• Magnitudes medidas: Presión atmosférica, Temperatura, Humedad relativa

Rangos y precisión (según ficha técnica Bosch)

• Presión atmosférica: Rango: 300 a 1100 hPa Precisión relativa: ±1 hPa

• Altitud calculada: Precisión típica: ±1 m

• Temperatura: Rango: −40 °C a +85 °C Precisión típica: ±1.0 °C

• Humedad relativa: Rango: 0 % a 100 % RH Precisión típica: ±3 % RH

Interfaz y alimentación

• Voltaje de alimentación: 3.3 V DC

• Interfaces de comunicación: I²C SPI

• Dirección I²C típica: 0x76 o 0x77 (según configuración del módulo)

• Salida de datos: Digital

• Consumo de corriente: Muy bajo (apto para aplicaciones IoT)

Módulo GY-BME280-3.3

• Nivel lógico: 3.3 V

• Regulador integrado: No (requiere 3.3 V estable)

• Formato: Módulo compacto para prototipos

• Montaje: Pines para conexión directa

Usos y aplicaciones reales

• Estaciones meteorológicas digitales

• Medición de presión atmosférica

• Altímetros electrónicos

• Drones y sistemas de navegación

• Monitoreo ambiental y agrícola

• Sistemas domóticos e IoT

• Robótica educativa y proyectos STEAM

• Laboratorios de sensores ambientales

Consideraciones importantes

• Este módulo trabaja únicamente a 3.3 V; no es tolerante a 5 V.

• Para Arduino UNO se recomienda conversión de nivel lógico.

• La altitud se calcula mediante fórmulas barométricas, no es GPS.

• Se recomienda calibración inicial para obtener mediciones de altitud más precisas.

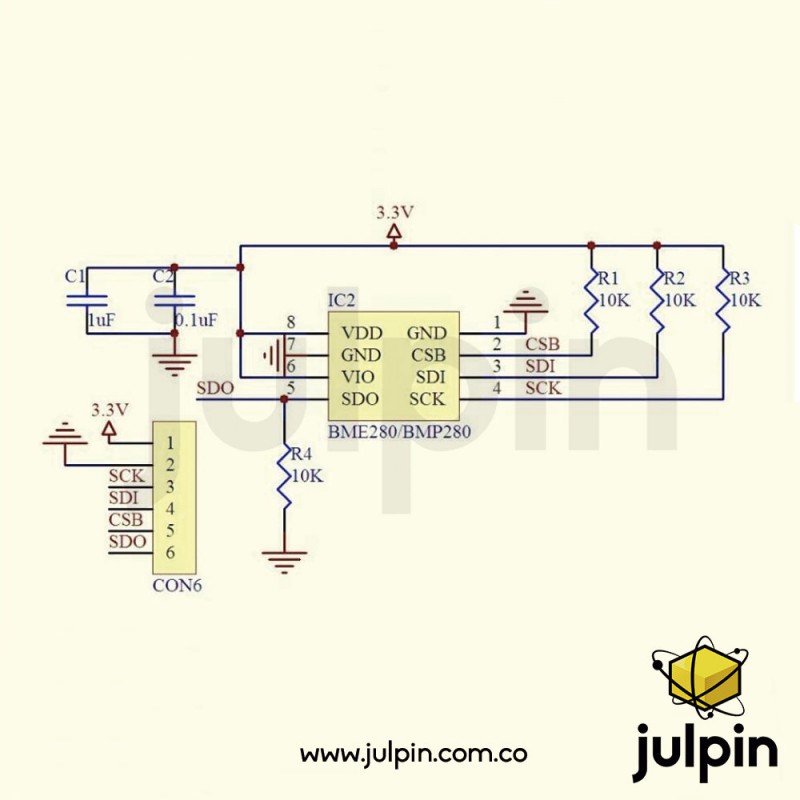

DIAGRAMA:
