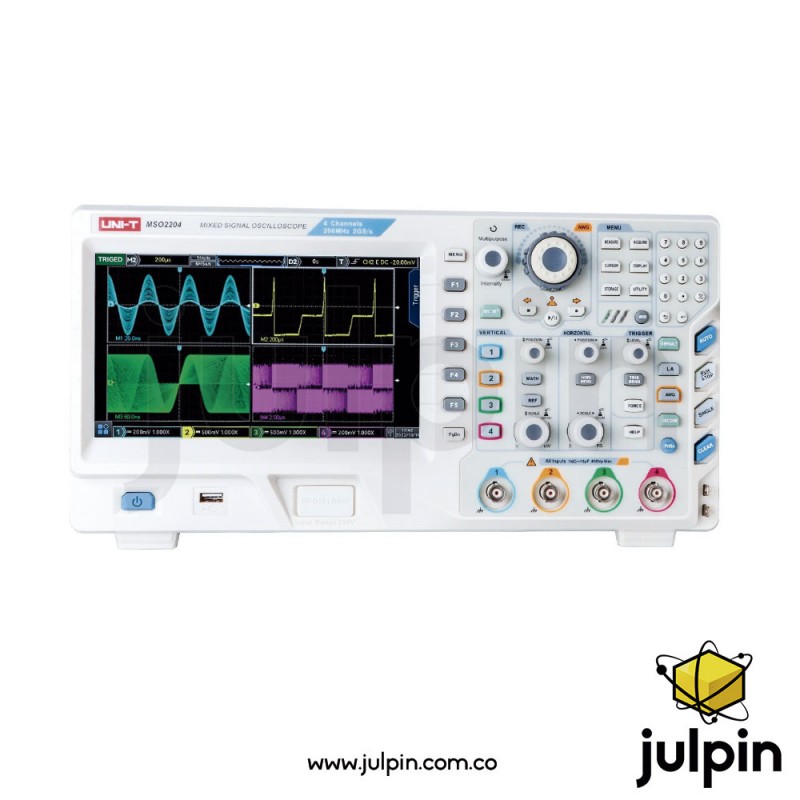

Osciloscopio de señal mixta MSO2204 (200 MHz, 4 + 16 canales)

Descripción

El osciloscopio de señal mixta UNI-T MSO2204 es un instrumento de medición avanzado diseñado para capturar y analizar señales tanto analógicas como digitales en sistemas complejos. Con un ancho de banda de 200 MHz, permite analizar señales rápidas con precisión y resolución. Integra 4 canales analógicos y 16 canales digitales (con sonda lógica incluida), lo que lo convierte en una herramienta completa para electrónica digital, depuración de microcontroladores, comunicación serial y mantenimiento industrial.

Su pantalla táctil de 8″ (20.32 cm) facilita la visualización de formas de onda y controles intuitivos en tiempo real, mientras que las funciones de medición automática y los ricos modos de disparo ayudan a diagnosticar fallas y verificar diseños con eficiencia.

Características técnicas

• Marca / Modelo: UNI-T MSO2204

• Tipo: Osciloscopio de señal mixta (MSO)

• Ancho de banda: 200 MHz

• Canales: 4 analógicos + 16 digitales (sistema MSO)

• Tasa de muestreo en tiempo real: 2 GSa/s por canal

• Profundidad de memoria: 56 Mpts por canal

• Tasa de captura de formas de onda: Hasta 1 000 000 wfms/s en modo rápido

• Resolución vertical: 8 bits

• Escala vertical: 500 μV/div a 20 V/div

• Tiempo de subida: ≤ 1.8 ns

• Modos de disparo: Borde, ancho de pulso, vídeo, patrón, etc. (funciones ricas)

• Mediciones automáticas: Medición automática de hasta 36 parámetros de forma de onda

• Pantalla: 8″ (20.32 cm) TFT LCD táctil capacitiva

• Interfaz: Puertos USB Device/Host y cable USB para impresión/almacenamiento

• Temperatura de funcionamiento típica: 0 °C – 40 °C

• Dimensiones: ~38.1 × 12.7 × 17.8 cm

• Peso: ~4.5 kg

• Certificaciones: CE, UKCA, cETLus (según configuración)

• Accesorios típicos incluidos:

  • Sondas de osciloscopio (p. ej. UT-P05)

  • Sonda lógica (UT-M15) para los 16 canales digitales

  • Cables BNC y de alimentación

  • Cable USB para impresión

  • Manual multilenguaje y reporte de calibración

Funciones y capacidades destacadas

• Medición automática de múltiples parámetros (velocidad, amplitud, frecuencia, fase, etc.)

• Modo FFT (transformada rápida de Fourier) para análisis de frecuencia (depuración de ruido y espectro).

• Captura y visualización en pantalla táctil con navegación intuitiva de gestos

• Adquisición rápida de formas de onda para detectar transitorios y eventos intermitentes

• Análisis lógico de señales digitales con 16 canales, útil para buses y microcontroladores

Usos y aplicaciones reales

• Depuración de circuitos electrónicos complejos

• Análisis de señales analógicas y digitales simultáneas

• Verificación e inspección en producción y reparación

• Diagnóstico de buses digitales en automoción, comunicaciones y sistemas embebidos

• Educación técnica avanzada (laboratorios de ingeniería)

• Análisis de protocolos digitales con opciones de expansión (I²C, SPI, UART, CAN, LIN, etc) con software adicional y licencias opcionales

Consideraciones importantes

• Aunque el ancho de banda de 200 MHz es adecuado para una amplia gama de señales, para radiofrecuencia o aplicaciones por encima de 100 MHz puede requerirse un osciloscopio con mayor ancho de banda > 500 MHz.

• La configuración y uso de los 16 canales digitales requiere práctica para sincronización y análisis eficiente.
