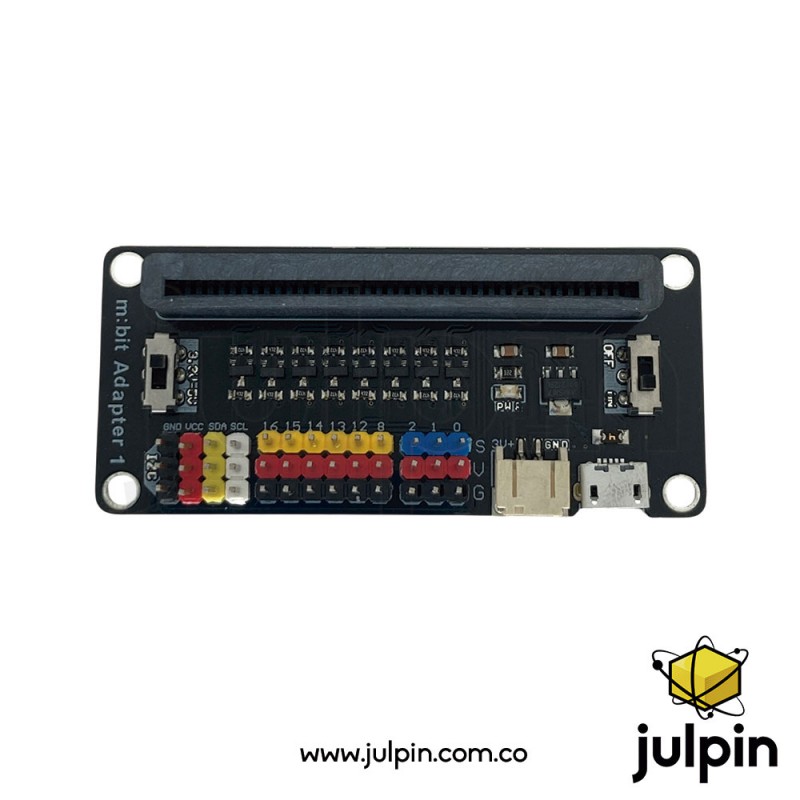

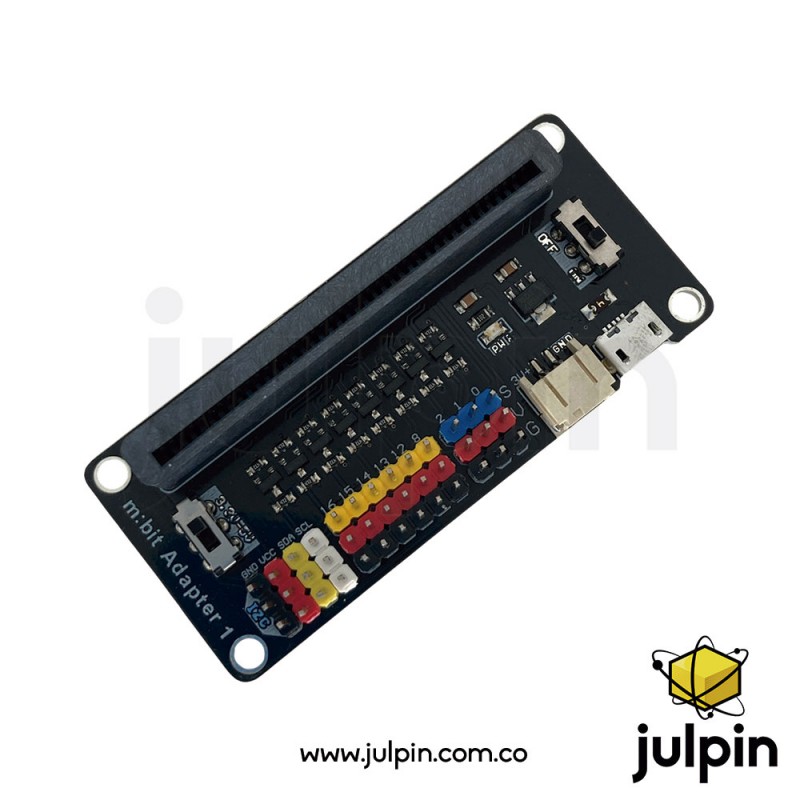

Tarjeta de Expansión 3.3V–5V para BBC micro:bit

YXB925

Nuevo

Tarjeta de expansión para BBC micro:bit que facilita la conexión de sensores y módulos externos mediante interfaces analógicas, digitales e I2C. Dispone de soporte para niveles de 3.3V y 5V, entrada de alimentación Micro USB de 5V, interfaz para batería de 3.3V, fusible rearmable e interruptor de alimentación.

158.000 $
Cantidad

Comprar por WhatsApp

Descripción

La 3.3V-5V MICRO:BIT Expansion Board es una tarjeta diseñada para ampliar y facilitar el acceso a las conexiones de la placa BBC micro:bit, permitiendo integrar sensores, módulos electrónicos y otros periféricos de una manera más práctica.

La placa expone interfaces específicas para señales analógicas, digitales e I2C. La documentación de esta referencia indica los pines P0–P2 para interfaces analógicas y P8–P16 para interfaces digitales.

También incorpora una entrada Micro USB de 5V para alimentación, interfaz de 3.3V para portabaterías, interruptor de encendido/apagado y fusible autorrearmable como elemento de protección.

La tarjeta está orientada especialmente a experimentación electrónica, robótica educativa, programación y proyectos STEM basados en micro:bit.




Características técnicas

Información general

Característica Especificación verificada
Tipo Tarjeta de expansión para micro:bit
Denominación 3.3V-5V MICRO:BIT Expansion Board
Referencia encontrada YXB925
Compatibilidad BBC micro:bit
Soporte de niveles 3.3V / 5V
Conversión de nivel 3.3V ↔ 5V

Interfaces de expansión

Interfaz Disponibilidad
Analógica Sí
Digital Sí
I2C Sí
Pines analógicos documentados P0 – P2
Pines digitales documentados P8 – P16

La ficha específica de esta tarjeta documenta expresamente las interfaces I2C, digital y analógica.

Alimentación

Característica Especificación
Entrada Micro USB 5V
Interfaz para portabaterías 3.3V
Interruptor ON/OFF Sí
Fusible autorrearmable Sí

Importante: la documentación describe el Micro USB como interfaz de alimentación. Por ello, no debe asumirse como puerto USB de programación o transferencia de datos.

Conversión de niveles

Característica Especificación
Nivel 3.3V Soportado
Nivel 5V Soportado
Conversión 3.3V–5V Sí

Esta función permite utilizar determinados módulos que requieren niveles diferentes de los utilizados directamente por la micro:bit. No significa, sin embargo, que cualquier dispositivo de 5V sea automáticamente compatible. Deben verificarse individualmente sus requisitos eléctricos de corriente.

Protección y control

Característica Disponible
Fusible autorrearmable Sí
Interruptor de alimentación Sí
Entrada de alimentación externa Sí

Dimensiones

Parámetro Especificación
Largo 67 mm
Ancho 29 mm

Dimensiones publicadas: 67 × 29 mm.

Usos y aplicaciones reales

La tarjeta está documentada para proyectos educativos y electrónicos basados en micro:bit, incluyendo conexión de sensores analógicos, módulos digitales, dispositivos I2C, experimentación electrónica, prototipado, actividades de programación y proyectos STEM.

Consideraciones importantes

  • La placa micro:bit no está incluida con la tarjeta de expansión.
  • La entrada Micro USB está documentada como alimentación de 5V; no de transferencia de datos.
  • La presencia de soporte/conversión entre 3.3V y 5V no garantiza compatibilidad universal con cualquier sensor o actuador de 5V. Deben verificarse los requerimientos del periférico antes de conectarlo.
  • La documentación recomienda comprobar el voltaje requerido por cada módulo y evitar sobrecargar las salidas de alimentación.
