Descripción

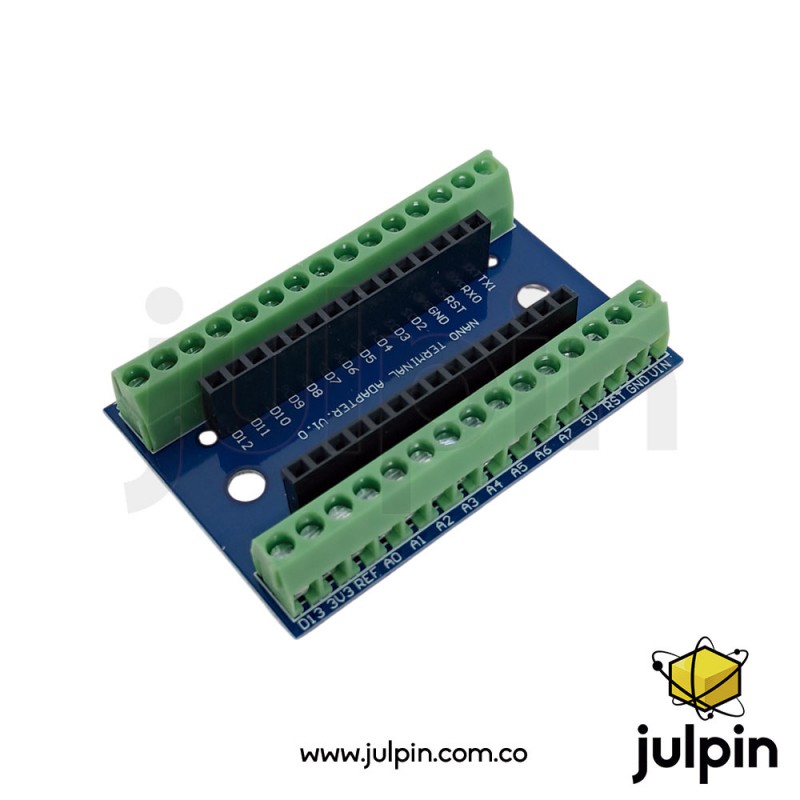

La Nano I/O Shield V1.0 es una tarjeta adaptadora que distribuye los pines del Arduino Nano hacia terminales de tornillo, permitiendo conectar sensores, actuadores, módulos y otros dispositivos mediante cableado convencional sin tener que trabajar directamente sobre los estrechos pines del Nano. La placa dispone de conectores para alojar el Nano y borneras independientes identificadas con las señales correspondientes, incluyendo entradas y salidas digitales, entradas analógicas, alimentación, tierra y reinicio. La documentación disponible para esta familia indica que está orientada al Arduino Nano V3.0 y placas compatibles con su distribución de pines.
Especificaciones técnicas
| Característica |
Especificación |
| Tipo |
Placa de expansión / adaptador de terminales para Arduino Nano |
| Modelo |
Nano I/O Shield V1.0 |
| Referencia JULPIN |
YXA201-SOLD |
| Identificación comercial |
DTY |
| Compatibilidad principal |
Arduino Nano clásico / Nano V3.0 y compatibles con el mismo pinout |
| Conexión de cableado |
Borneras de tornillo |
| Conector para Nano |
Hileras de pines hembra |
| Señales disponibles |
D0–D13, A0–A7, VIN, 5 V, 3,3 V, GND, RST y AREF |
| Interfaces del Nano accesibles |
UART, I²C y SPI mediante los pines correspondientes |
| Orificios de montaje |
2 |
| Dimensiones publicadas por JULPIN |
53 × 36 × 12 mm |
| Tipo de PCB |
Placa de expansión para montaje de componentes |
| Color de PCB |
Azul |
| Borneras |
Verdes |
| Uso |
Prototipado, proyectos permanentes, robótica y automatización |

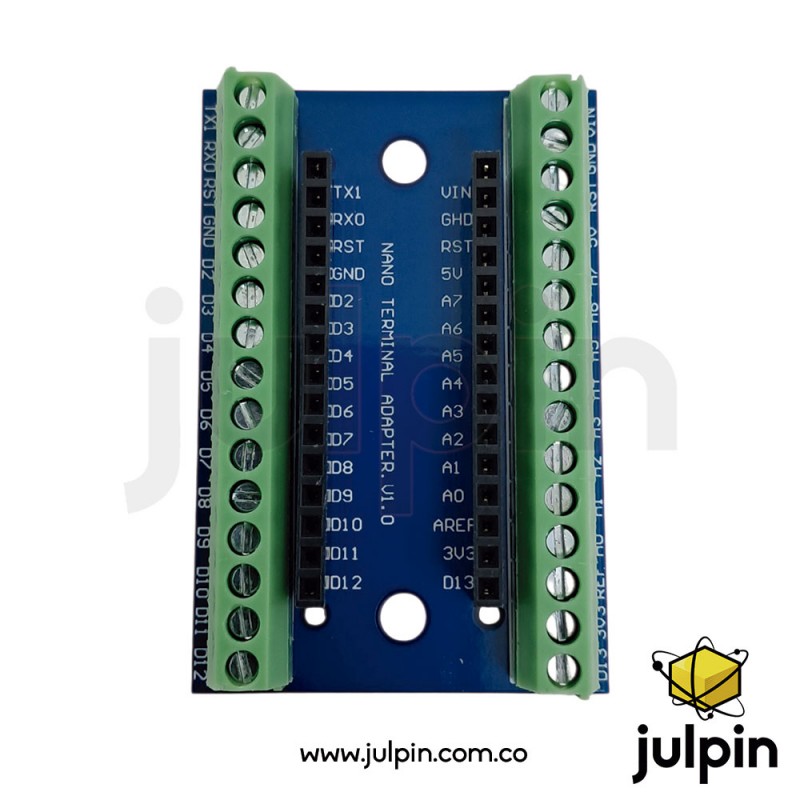

Distribución de conexiones
La placa saca a terminales las señales del Nano para facilitar su utilización:
| Grupo |
Señales |
| Digitales |
D0/TX, D1/RX, D2, D3, D4, D5, D6, D7, D8, D9, D10, D11, D12, D13 |
| Analógicas |
A0, A1, A2, A3, A4, A5, A6, A7 |
| Alimentación |
VIN, 5 V, 3V3 |
| Tierra |
GND |
| Control |
RST |
| Referencia |
AREF |
El Nano clásico oficialmente dispone de 14 pines digitales y 8 entradas analógicas, además de los pines de alimentación, RESET y AREF.
Características principales
| Característica |
Descripción |
| Acceso simplificado a los pines |
Convierte los pines del Nano en puntos de conexión mediante borneras |
| Terminales de tornillo |
Permiten fijar los conductores mecánicamente |
| Identificación serigráfica |
Las señales están rotuladas directamente en la PCB |
| Conector desmontable para Nano |
Facilita la instalación y retirada de la placa de desarrollo |
| Montaje mecánico |
Dispone de orificios para fijación de la expansión |
| Formato compacto |
Mantiene un tamaño adecuado para cajas, prototipos y estructuras |
| Distribución completa |
Expone señales digitales, analógicas, alimentación y control del Nano |
La finalidad de este tipo de shield es facilitar el acceso y cableado de los pines existentes, no aumentar la cantidad de entradas y salidas del microcontrolador.
Compatibilidad
La documentación disponible identifica esta familia como adaptador para Arduino Nano versión 3.0. También se comercializa como compatible con Nano clásicos y placas compatibles que mantengan la misma distribución de terminales.
Arduino señala que la familia Nano incluye diferentes placas con diferencias de pines y funcionalidades, por lo que no debe asumirse compatibilidad eléctrica con cualquier placa que simplemente lleve el nombre “Nano”.
Aplicaciones
La Nano I/O Shield V1.0 resulta apropiada para prototipos de Arduino, robótica educativa, automatización, sistemas con sensores y actuadores, proyectos electrónicos permanentes, tableros de control y montajes en los que se necesite llevar el cableado del Nano hacia terminales atornillables. Su formato también facilita el mantenimiento y sustitución del controlador.
Recomendaciones de uso
Debe utilizarse con un Arduino Nano que tenga la misma distribución de pines para la que fue diseñada la placa, especialmente el formato del Nano clásico/V3.0. Antes de instalar una variante distinta de Nano, conviene comprobar su pinout.
Es importante recordar que las borneras funcionan como puntos de acceso a las señales del Nano; las capacidades de corriente, tensión y funcionamiento continúan estando determinadas por el Arduino Nano instalado y por sus respectivos circuitos de alimentación y control.
