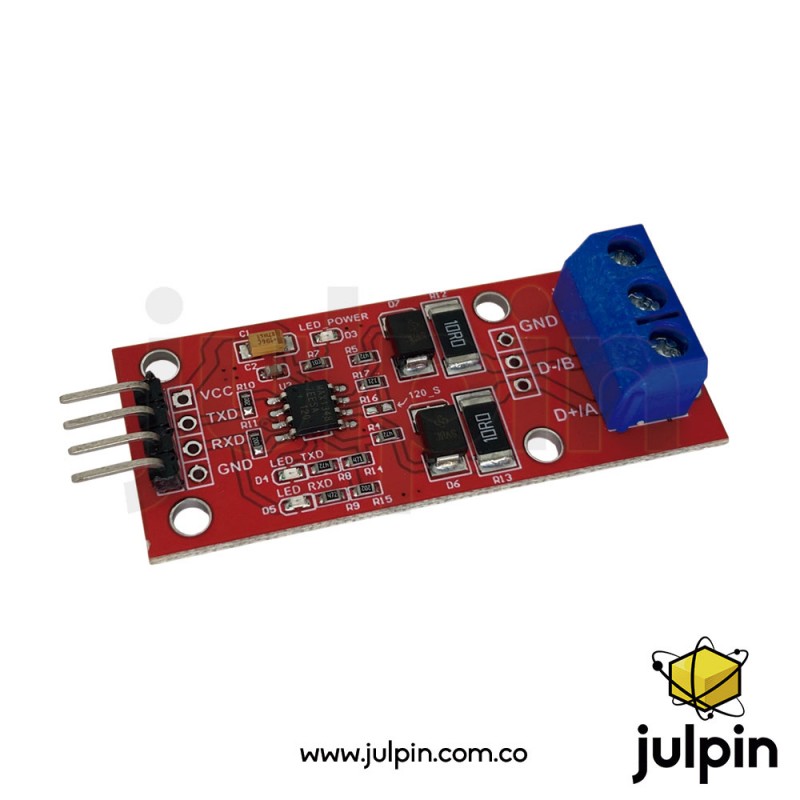

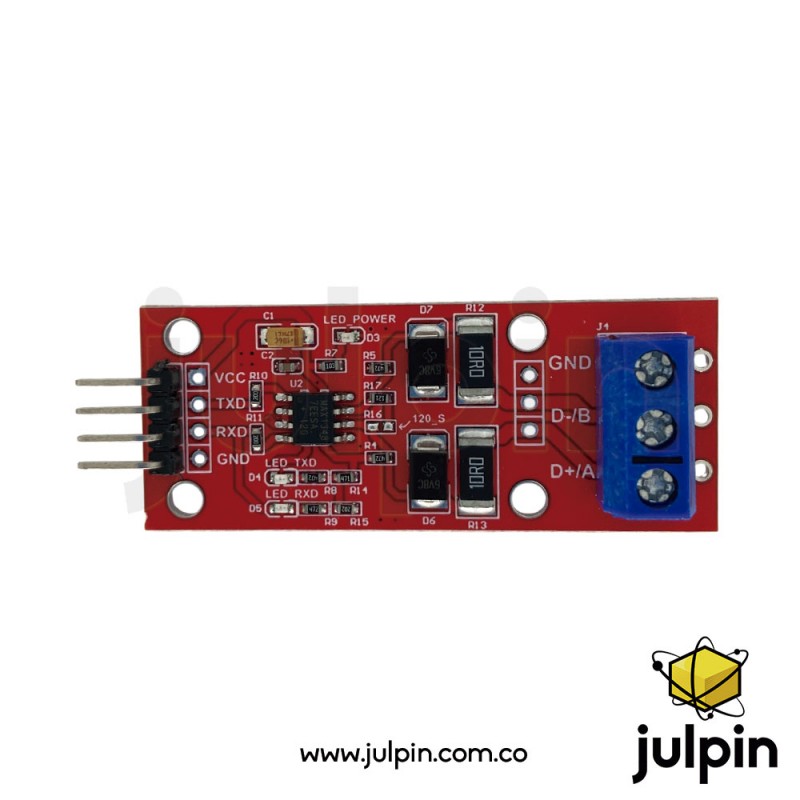

El MAX3485 es un transceptor RS485/RS422 de bajo consumo diseñado para convertir señales TTL/UART de nivel lógico 3.3V a comunicación diferencial RS485, permitiendo transmisión de datos confiable a largas distancias y en entornos con alto ruido eléctrico.
Este módulo utiliza el MAX3485 de Maxim Integrated (Analog Devices), un circuito ampliamente usado en aplicaciones industriales y de automatización por su alta velocidad de transmisión, bajo consumo y capacidad de conexión multipunto. Opera en modo half-duplex, controlando la dirección de transmisión mediante los pines DE (Driver Enable) y RE (Receiver Enable).
Gracias a su compatibilidad con microcontroladores modernos de 3.3V como ESP32, ESP8266, STM32 y Raspberry Pi, este módulo es ideal para proyectos de IoT, domótica, redes Modbus RTU y control distribuido.
(según datasheet oficial MAX3485 – Maxim Integrated / Analog Devices)
Chip principal: MAX3485
Tipo de comunicación: RS485 / RS422
Modo de operación: Half-duplex
Interfaz lógica: UART / TTL
Voltaje de alimentación: 3.0 V a 3.6 V DC (típico 3.3V)
Velocidad máxima de transmisión: Hasta 10 Mbps
Capacidad de carga: 1/8 Unit Load (hasta 256 nodos en un bus RS485)
Niveles RS485: Señal diferencial A / B
Pines de control:
RO – Receiver Output
DI – Driver Input
DE – Driver Enable
RE – Receiver Enable
Protección ESD: ±15 kV
Consumo de corriente: Muy bajo, ideal para sistemas embebidos
Temperatura de operación: −40 °C a +85 °C
Montaje:Módulo PCB listo para integrar
El chip cuenta con un controlador de velocidad de oscilación limitada para reducir la interferencia electromagnética (EMI) y la reflexión de la señal causada por cables con una conexión de terminales inadecuada, lo que permite una velocidad de transmisión de señal sin defectos de hasta 500 kbps.
Con una carga de 1/4 de la impedancia de entrada del receptor, admite la comunicación multimáquina con un máximo de 128 dispositivos en el bus.
Este módulo es intercambiable en caliente, por lo que no se producirá el fenómeno de conexión de señal al intercambiar otros chips de 485 pines en caliente.
La fuente de alimentación utiliza un condensador electrolítico de aluminio de parche y condensadores dobles para el filtrado de alta y baja frecuencia. 7. Excelente protección contra sobretensiones con doble diodo supresor de transitorios.
Con una resistencia de protección de corriente de 10 Ω, el diseño del chip mejora la integridad de la señal 485.
Cuenta con terminales y orificios para cables de soldadura, lo que facilita la depuración y el cableado fijo. Los cables de soldadura mejoran la fiabilidad de la señal.
Las señales RS485 y TTL son de un solo lado para garantizar la calidad y mejorar la integridad de la señal.
Cableado de cobre a gran escala para evitar interferencias de señal.
Cuenta con un orificio de soldadura de placa con un paso de 2,54, lo que facilita el desarrollo secundario.
Cuenta con el orificio para tornillo M3, muy común en la actualidad, que facilita y garantiza una instalación fiable.
Con una resistencia de terminación de 120 Ω, la conexión corta R16 puede activar la resistencia de terminación.
Con fuente de alimentación y luz indicadora de señal RXD y TXD, se puede ver el estado de transmisión y recepción.
El pin angular tiene salida, lo que facilita las pruebas.
Admite señales de 3,3 V y 5 V. control, fuerte compatibilidad
🏭 Redes RS485 industriales
📡 Comunicación Modbus RTU
🏠 Domótica cableada de larga distancia
🤖 Robótica y sistemas distribuidos
🌐 Proyectos IoT cableados
🧪 Laboratorios y enseñanza de comunicaciones industriales
⚙️ Controladores PLC y HMI embebidos
🚜 Automatización agrícola e industrial
El módulo NO es compatible con lógica de 5V en sus pines TTL.
Diseñado específicamente para microcontroladores de 3.3V.
Requiere control correcto de los pines DE y RE para evitar colisiones en el bus.
Se recomienda usar resistencias de terminación (120Ω) en líneas largas.
