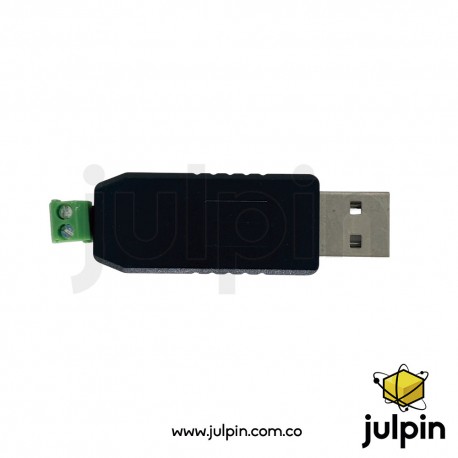

Módulo Conversor USB a RS485

Descripción larga

Este adaptador USB a RS485 es un dispositivo que convierte señales USB 2.0 en comunicación RS485 diferencial, permitiendo que una PC o microcontrolador se comunique con dispositivos industriales o módulos remotos que utilizan el estándar RS485. La conversión se realiza internamente sin requerir una fuente de alimentación adicional, ya que el adaptador obtiene energía directamente del puerto USB.

El adaptador crea un puerto serie virtual (COM) en el sistema operativo, lo que facilita el uso con aplicaciones de terminal, software de configuración, herramientas SCADA o sistemas de control como PLC, Modbus RTU, medidores y sensores. Es especialmente útil en entornos industriales, automatización, instrumentación y proyectos con microcontroladores donde se necesita acceso a buses RS485 desde un puerto USB moderno.

Este tipo de adaptador es compatible con Windows 7, Windows 8, Windows XP, Vista, Linux, macOS y otros sistemas, siempre que los controladores correctos estén instalados o sean proporcionados por el sistema operativo.

Características técnicas

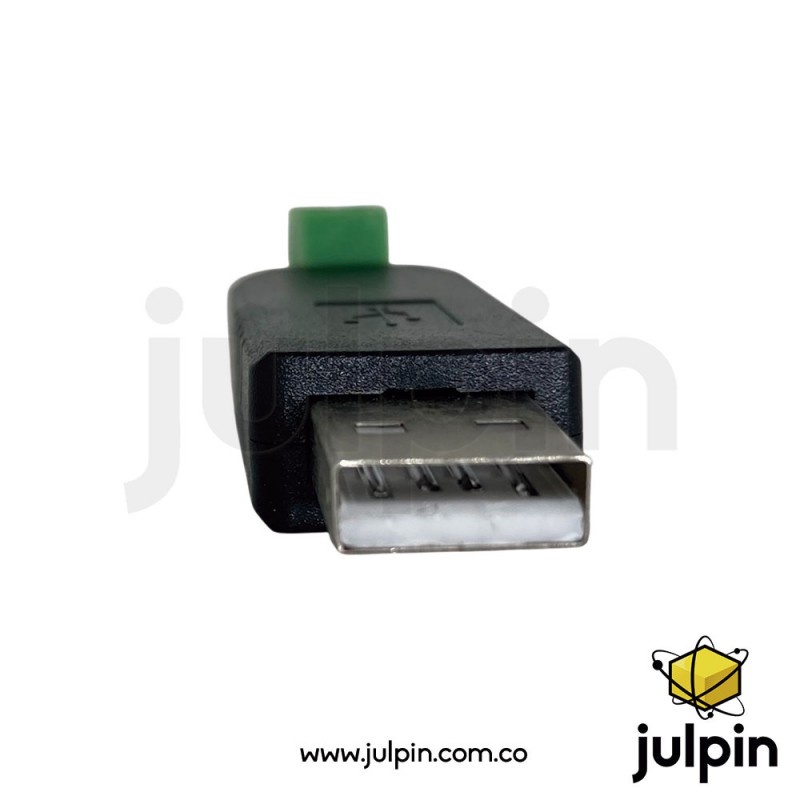

• Interfaz USB: USB 2.0 tipo A macho (plug & play)

• Interfaz RS485: Dos líneas diferenciales A (D+) y B (D-) más GND

• Diferencial half-duplex: Comunicación half-duplex típica de RS485

• Velocidad de transmisión: 75 bps a 115 200 bps (hasta ~6 Mbps en variantes genéricas)

• Alimentación: Por USB (5 V desde el puerto, no requiere fuente externa)

• Chip controlador: Comúnmente CH340G o similar (algunas versiones usan FTDI/CP2102)

• Compatibilidad de sistema operativo:

  • Windows 7, Windows 8, Windows XP, Vista

  • Linux (varias distribuciones)

  • macOS (según drivers disponibles)

• Terminal RS485: Por bornes, terminal de tornillo o conexión de 4 pines según diseño

• Temperatura de operación: Aprox. −40 °C a +85 °C (varía según modelo)

• Distancia de comunicación: Hasta ~1200 m con cable trenzado y terminación adecuada

• Plug & Play: Compatible con instalación rápida de drivers y asignación de puerto COM en Windows

Usos y aplicaciones reales

• Protocolos industriales: Comunicación con PLCs y dispositivos Modbus RTU

• Monitoreo de sensores remotos: Lectura de sensores a larga distancia

• Automatización industrial: Interfaces con controladores y actuadores RS485

• Configuración de equipos: Uso con software de configuración que requiere puerto serial

• Integración con microcontroladores: Conectar microcontroladores (como Arduino o Raspberry Pi con adaptadores) a redes RS485

• Proyectos educativos y de investigación: Prácticas en comunicación serial diferencial

• Domótica y control de dispositivos remotos: Luces, actuadores, controladores ambientales

Consideraciones importantes

• El adaptador no altera los niveles de señal RS485; se usa únicamente para introducir datos desde USB.

• Es compatible con la mayoría de aplicaciones que requieren un puerto serial COM emulado.

• La distancia máxima de comunicación depende del cableado, conectores y ruido eléctrico en el entorno.

• En algunos sistemas puede requerirse la instalación de drivers específicos para funcionar correctamente.
