Placa adaptadora USB-05 hembra a DIP

YXB129

Nuevo

Adaptador USB hembra a pines DIP de 2,54 mm para prototipos electrónicos y acceso práctico a las líneas USB (5 V, datos y tierra).

DISPONIBLE PARA ENTREGA INMEDIATA.
3.000 $
Cantidad

Comprar por WhatsApp

Descripción larga

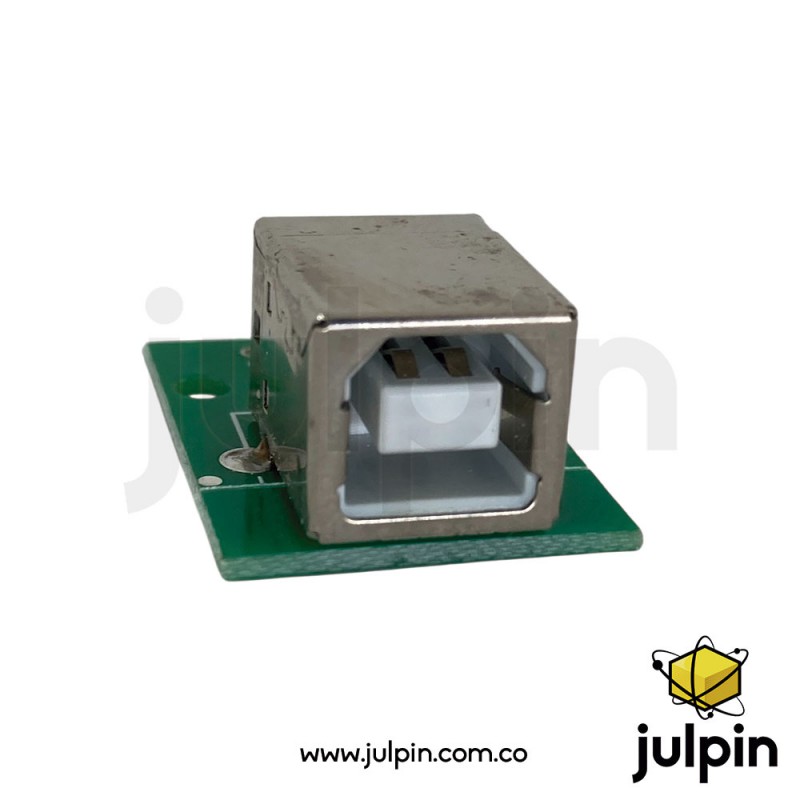

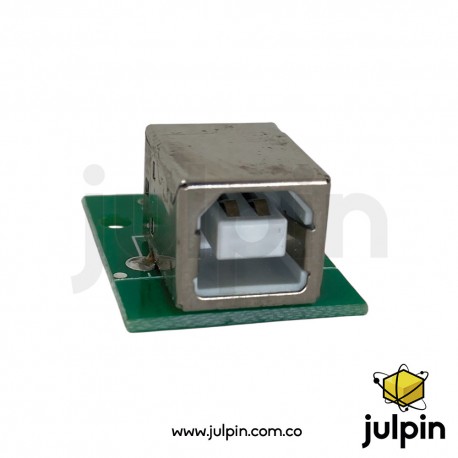

La placa adaptadora USB-05 hembra a DIP es un módulo diseñado para convertir un conector USB hembra (tipo A o similar) en una fila de pines DIP estándar de 2,54 mm (0,1″), permitiendo un acceso fácil a las señales internas del bus USB: VBUS (5 V), D-, D+ y GND.

Este adaptador es útil en proyectos de electrónica, prototipos en placas de pruebas (protoboards), desarrollos con microcontroladores y pruebas rápidas de conexión USB sin necesidad de cables USB abiertos.

La placa mantiene la disposición correcta de los pines USB, facilitando su uso tanto para alimentación de 5 V como para acceso a las líneas de datos en aplicaciones donde se requiere comunicación o alimentación desde un puerto USB.




Características técnicas

  • Conector USB hembra estándar

  • Salida en pines DIP 2,54 mm (0,1″)

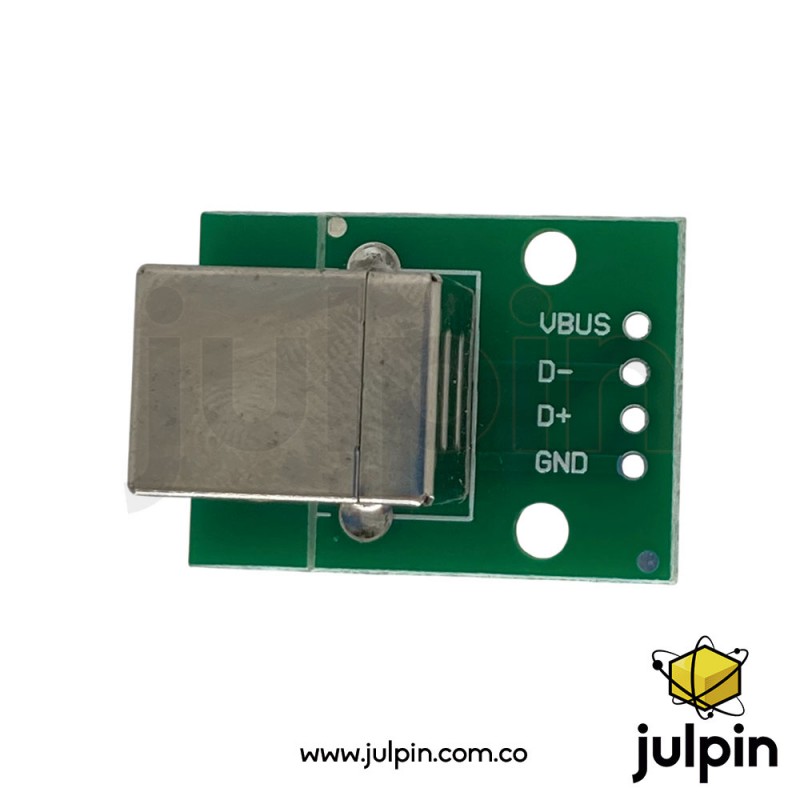

  • Pines expuestos: VBUS (5 V), D-, D+, GND

  • Facilita acceso a alimentación USB y datos

  • Montaje ideal para protoboard o PCB base

  • Material del PCB: FR-4 estándar

  • Compatible con cables USB tipo A con interruptor o extensor

  • Ideal para prototipos, pruebas y desarrollo

Usos y aplicaciones reales

  • Conectar un puerto USB hembra a protoboards y placas de pruebas

  • Extraer alimentación de 5 V desde un puerto USB para circuitos embebidos

  • Acceder a líneas de datos USB (D+ / D-) para comunicación con microcontroladores

  • Prototipos con Arduino, ESP32, ESP8266 o Raspberry Pi

  • Pruebas y desarrollo de dispositivos USB personalizados

  • Educación en electrónica digital y señalización USB

  • Integración en proyectos DIY que requieran conexión USB directa

Consideraciones importantes

  • Este adaptador no convierte niveles de señal ni protocolos — simplemente expone físicamente las líneas USB en formato DIP.

  • La comunicación USB real requiere controladores o circuitos compatibles (por ejemplo, host o dispositivo USB).

  • Para usar datos USB en microcontroladores, se requiere un controlador USB específico o interfaz adecuada.

  • Solo las señales USB estándar están disponibles (no incluye pines extra de USB-C).
