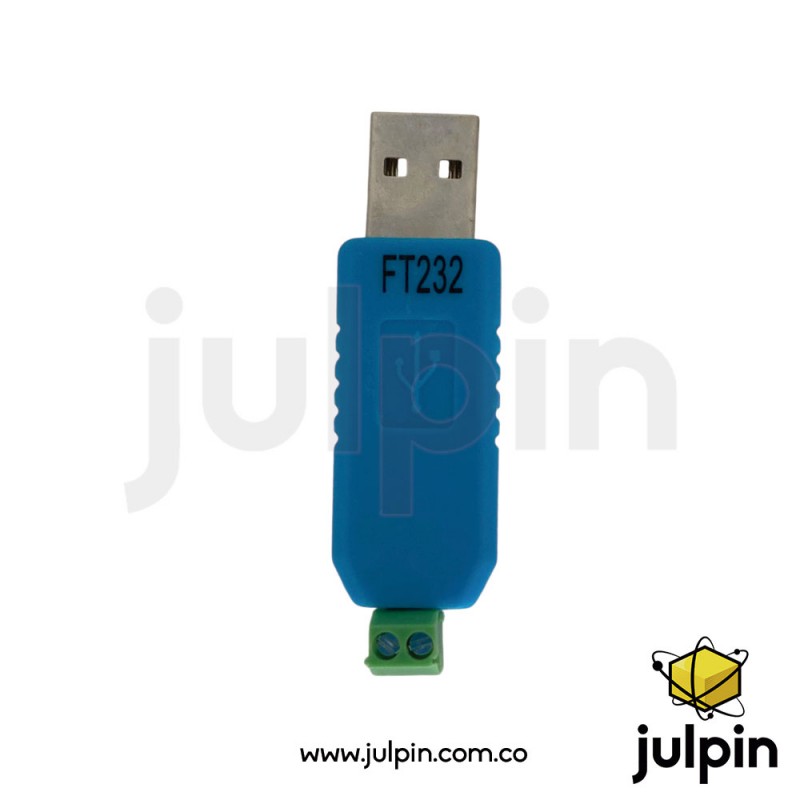

Módulo Convertidor USB a RS485 con FT232RL

Descripción larga

El módulo USB to RS485 con FT232RL es un convertidor de comunicación diseñado para conectar dispositivos con interfaz RS485 a un computador mediante USB, utilizando el reconocido chip FT232RL de FTDI, ampliamente usado en aplicaciones industriales por su estabilidad, compatibilidad y soporte de controladores oficiales.

Este módulo convierte la señal USB en UART TTL, y posteriormente en señal diferencial RS485, permitiendo comunicación confiable a largas distancias y en entornos con alto ruido eléctrico. Gracias al estándar RS485, es posible conectar múltiples dispositivos en el mismo bus, lo que lo hace ideal para PLC, variadores de frecuencia, medidores industriales, sensores, sistemas SCADA y automatización.

El FT232RL integra internamente el oscilador, memoria EEPROM y reguladores, lo que reduce componentes externos y mejora la confiabilidad. El módulo suele incluir un transceptor RS485 (como MAX485, SP485 o equivalente), con control automático o manual de dirección de transmisión.

Características técnicas

• Chip USB principal: FT232RL (FTDI – USB to UART)

• Interfaz USB: USB 2.0 Full Speed (12 Mbps)

• Interfaz de salida: RS485 diferencial (A / B)

• Protocolo de comunicación: UART sobre RS485

• Voltaje de alimentación: 5 V desde el puerto USB

• Nivel lógico UART: 5 V (algunos módulos permiten 3.3 V mediante jumper)

• Control de dirección RS485: automático o mediante pin DE/RE (según diseño del módulo)

• Velocidad de transmisión: hasta 3 Mbps (limitada por RS485 y configuración)

• Modo de operación: half-duplex RS485

• Topología: bus multipunto (hasta 32 nodos estándar RS485)

• Distancia de comunicación: hasta 1200 m (dependiendo del cable y velocidad)

• Protección: algunos modelos incluyen resistencias de terminación y protección ESD

• Compatibilidad de sistemas: Windows 7 / 8 / 10 / 11, Linux, macOS

• Drivers: FTDI oficiales (alta compatibilidad y estabilidad)

Usos y aplicaciones reales

• Comunicación industrial RS485 con PLC, variadores y controladores

• Lectura de medidores eléctricos y sensores industriales

• Sistemas SCADA y automatización

• Conversión USB a RS485 para computadores modernos

• Programación y monitoreo de equipos industriales

• Redes RS485 multipunto en entornos de ruido eléctrico

• Proyectos con Arduino, ESP32 o STM32 usando RS485

Consideraciones importantes

• RS485 es half-duplex, no permite transmisión y recepción simultánea.

• Para distancias largas, se recomienda usar cable trenzado blindado.

• En redes largas, deben usarse resistencias de terminación de 120 Ω en los extremos del bus.

• No confundir RS485 con RS232: los niveles eléctricos son completamente diferentes.

• Algunos módulos no incluyen aislamiento galvánico; para ambientes industriales severos se recomienda versión aislada.
