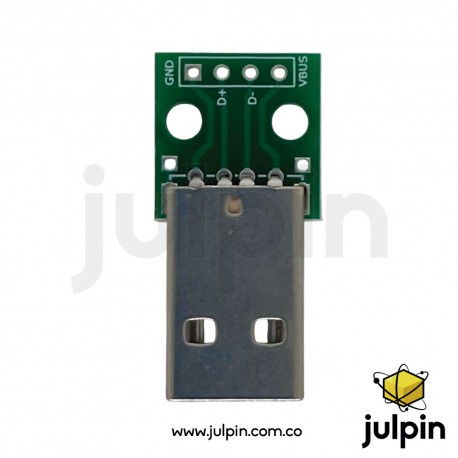

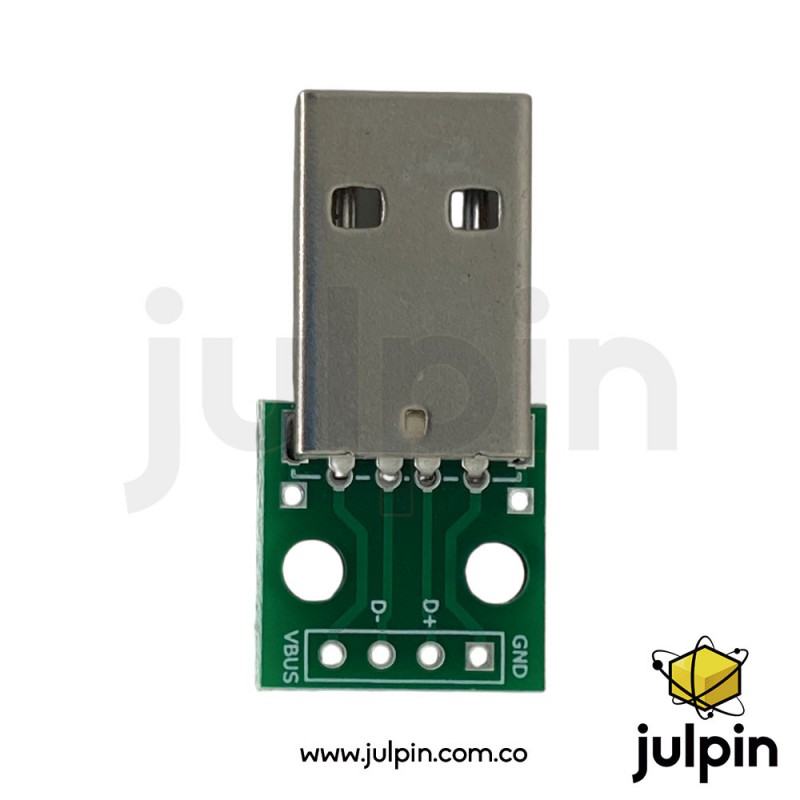

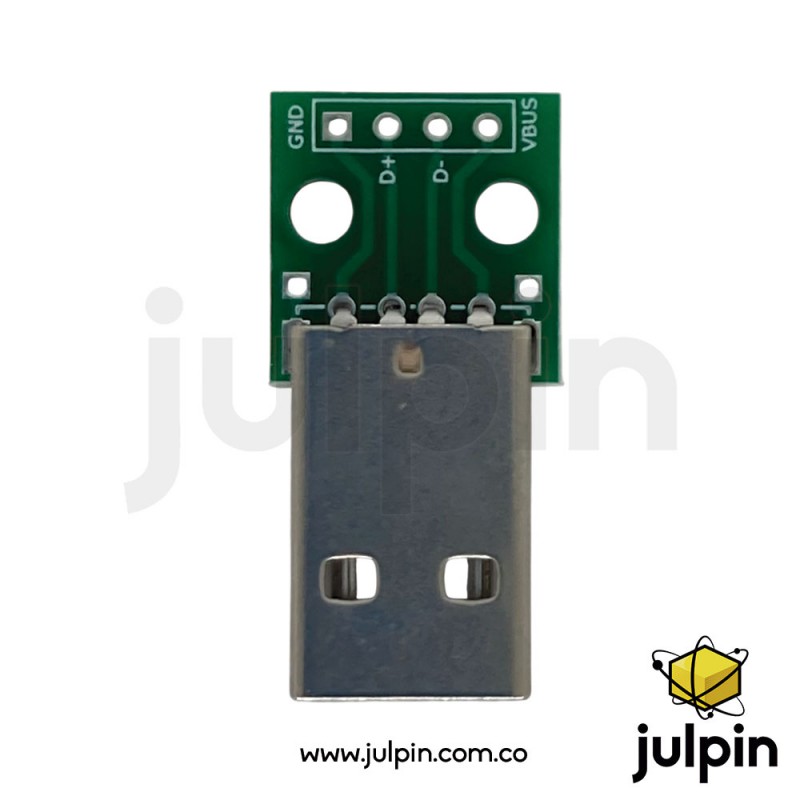

Placa convertidora de USB macho a DIP de 2,54 mm y 4 pines

Descripción larga

La USB Male to DIP 2.54 mm 4-Pin Converter Board es una placa adaptadora compacta que permite romper la conexión de un conector USB tipo A macho hacia cuatro pines en formato DIP estándar de 2.54 mm (0.1″). Esto simplifica la integración de cables USB en protoboards, tarjetas de desarrollo y proyectos DIY donde se requiere acceso a las líneas USB principales: VCC (5 V), D-, D+ y GND.

Este tipo de adaptador es ideal para desarrollo y pruebas en sistemas embebidos, herramientas educativas, interfaces de programación y cualquier proyecto donde se necesite acceder de forma directa a las señales USB para alimentación o comunicación. La placa está diseñada para mantener la polaridad y el orden correcto de pines del conector USB, reduciendo errores de conexión y facilitando la prototipación.

Características técnicas

• Conector USB tipo A macho

• 4 pines discretos en cabezal DIP 2.54 mm (0.1″)

• Pines expuestos: VCC (5 V), D-, D+, GND

• Formato de placa compacta para protoboard o PCB base

• Alineación de pines compatible con header estándar de 0.1″

• Adecuado para alimentación y señales USB

• Soldadura y montaje fácil con pines o cableado

• Material del PCB: FR-4 estándar

• Compatible con prototipado rápido y pruebas

Usos y aplicaciones reales

• Prototipos y pruebas con microcontroladores y placas de desarrollo

• Acceso a señales USB (VCC, D-, D+, GND) sin soldar directamente al cable

• Integración de interfaces USB en proyectos DIY

• Desarrollo de dispositivos embebidos con comunicación USB

• Educación y talleres de electrónica

• Depuración y monitoreo de señales USB (con equipo adecuado)

• Interfaces con módulos de programación o adaptadores USB-Serie

Consideraciones importantes

• Este adaptador no convierte niveles lógicos ni protocolos: solo expone las señales USB.

• No está pensado para alimentación de grandes cargas — sólo hasta lo que puede entregar un puerto USB estándar (~500 mA en USB 2.0).

• Para comunicación USB real (USB host/device) requiere controladores y lógica compatibles en el circuito destino.

• El uso con dispositivos USB de alto consumo o con requerimientos de datos complejos requiere diseño y control adecuados.
