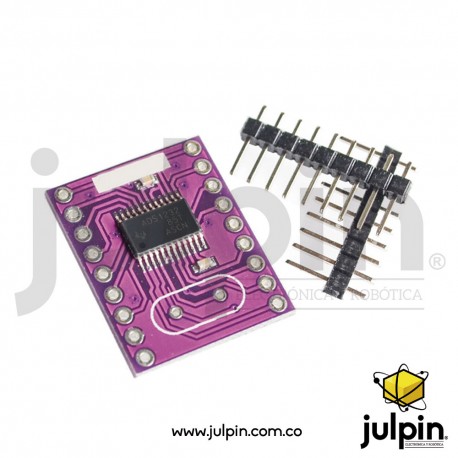

Convertidor analógico a digital ADS1232

Este módulo convertidor de señal analógica a digital de 24 bits de precisión posee un amplificador de ganancia programable de bajo ruido, ADC de precisión Delta-Sigma y oscilador intermedio, El integrado AD1232 es ampliamente utilizado en aplicaciones de sensores de puente, incluyendo escalas de peso, manómetros, sensores de presión y control industrial.

El módulo AD1232 también incluye un sensor de temperatura  incorporado para monitorear la temperatura del ambiente. El PGA incorporado y bajo ruido tiene una ganancia seleccionable de 1, 2, 64, o 128 acompañado de una entrada diferencial de escala completa de ± 2.5 V, ± 1.25 V, ± 39mv o ± 19.5mv. El ADC Delta-Sigma tiene una resolución efectiva de 23.5 bits y se compone de un modulador de 3rd-order y 4th-order filtro digital. Se admiten dos tipos de datos: 10sps (con rechazo de 50Hz y 60Hz) y 80sps. El ad1232/4 se puede fijar externamente usando un oscilador o un cristal. También hay un oscilador interno disponible que no requiere componentes externos. La calibración offset se puede realizar si se requiere y el AD1232/4 se puede poner en modo de espera de baja potencia o apagado completamente en modo de encendido. Todas las características del AD1232/4 son operadas a través de un simple control guiado por pines. No hay registros digitales para programar para simplificar el software de desarrollo. Los datos se producen sobre una interfaz serie fácilmente aislada que se conecta directamente al MSP430 y otros microcontroladores.
