Adaptador Convertidor de Nivel TXS0108E 8 Canales

Descripción larga

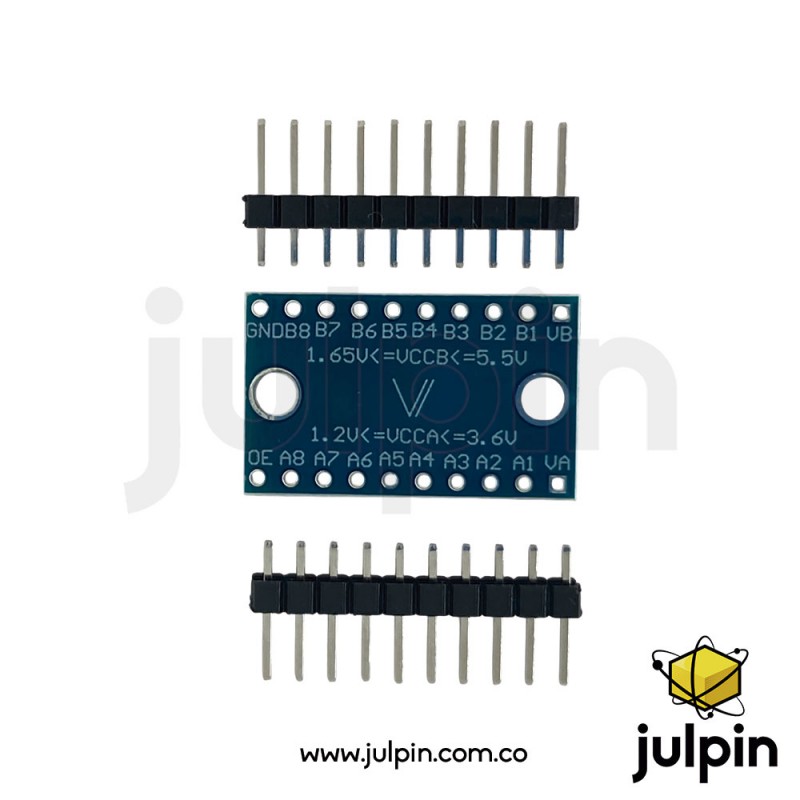

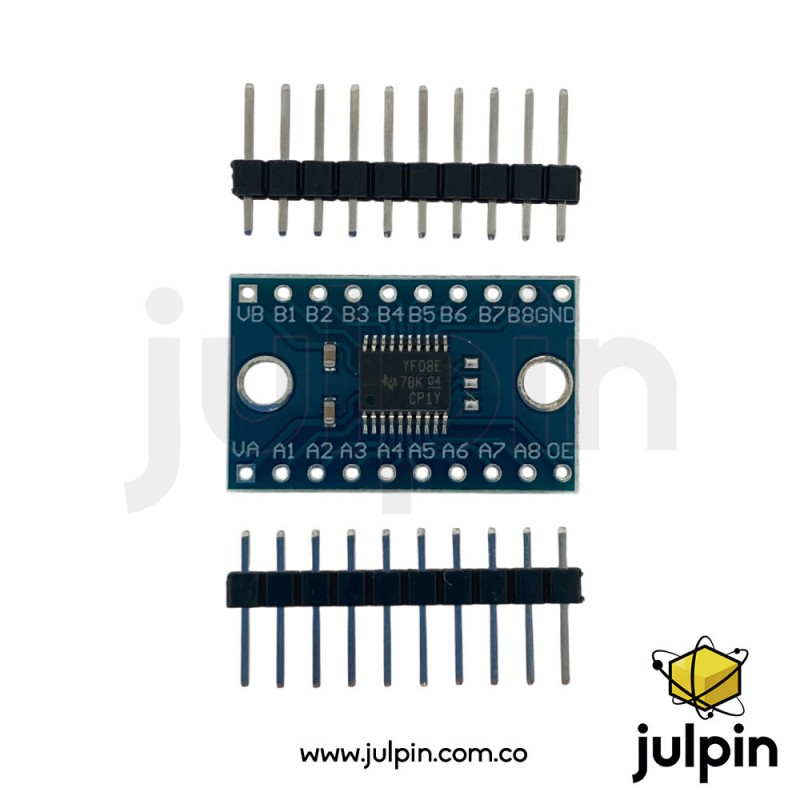

El módulo conversor de niveles lógicos 8 canales con TXS0108E es una placa compacta diseñada para permitir la conversión bidireccional de niveles lógicos digitales entre diferentes rangos de voltaje, como 3.3 V a 5 V o viceversa. Está basado en el chip TXS0108E, ampliamente utilizado en electrónica embebida y microcontroladores por su capacidad de detección automática de dirección y manejo de señales de alta velocidad sin necesidad de control externo.

Este adaptador es ideal para proyectos con microcontroladores como Arduino, ESP32, ESP8266, Raspberry Pi, y módulos con diferentes niveles lógicos. Permite conectar sensores y periféricos de 3.3 V a sistemas de 5 V, así como a la inversa, facilitando el desarrollo de sistemas con comunicaciones UART, I²C, SPI o GPIO cuando las señales digitales necesitan ser adaptadas entre distintos voltajes.

Características técnicas

• Arquitectura bidireccional de 8 canales basada en TXS0108E

• Conversión de niveles lógicos 3.3 V ↔ 5 V, y otros entre 1.2 V–3.6 V y 1.65 V–5.5 V según voltajes de entrada y salida

• Detección automática de dirección de señales (no requiere pin de control externo)

• Admite protocolos digitales como UART, SPI, I²C y GPIO

• Velocidad de transferencia de datos típica hasta ≈60 Mbps – 100 Mbps dependiendo del modelo del módulo

• Rangos de voltaje de referencia:

  • Canal A (lado de bajo voltaje, VCCA): 1.2 V – 3.6 V

  • Canal B (lado de alto voltaje, VCCB): 1.65 V – 5.5 V

• Conversión “Full Duplex” de 8 canales

• Pines soldados tipo header 0.1″ / 2.54 mm para uso en protoboard

• No admite señales analógicas, solo niveles digitales

Usos y aplicaciones reales

• Conectar sensores de 3.3 V (como ESP32/ESP8266) a controladores de 5 V (como Arduino Uno)

• Adaptar I²C, SPI o UART entre dispositivos con diferentes niveles lógicos

• Interfaces de comunicación en sistemas embebidos y IoT

• Integración de periféricos digitales que usan distintos voltajes

• Proyectos de robótica educativa, domótica o automatización

• Desarrollo, pruebas y prototipado rápido en protoboard

Consideraciones importantes

• El módulo solo adapta niveles lógicos digitales; no regula voltajes de potencia ni alimentación.

• No es adecuado para señales analógicas — solo lógicos altos y bajos.

• Asegúrate de proporcionar ambos voltajes de referencia (lado A y lado B) según las necesidades de tu sistema.

• La conversión automática de dirección puede no comportarse como un buffer dedicado para líneas de alta impedancia o repetidamente flotantes; es mejor para señales digitales controladas. O
