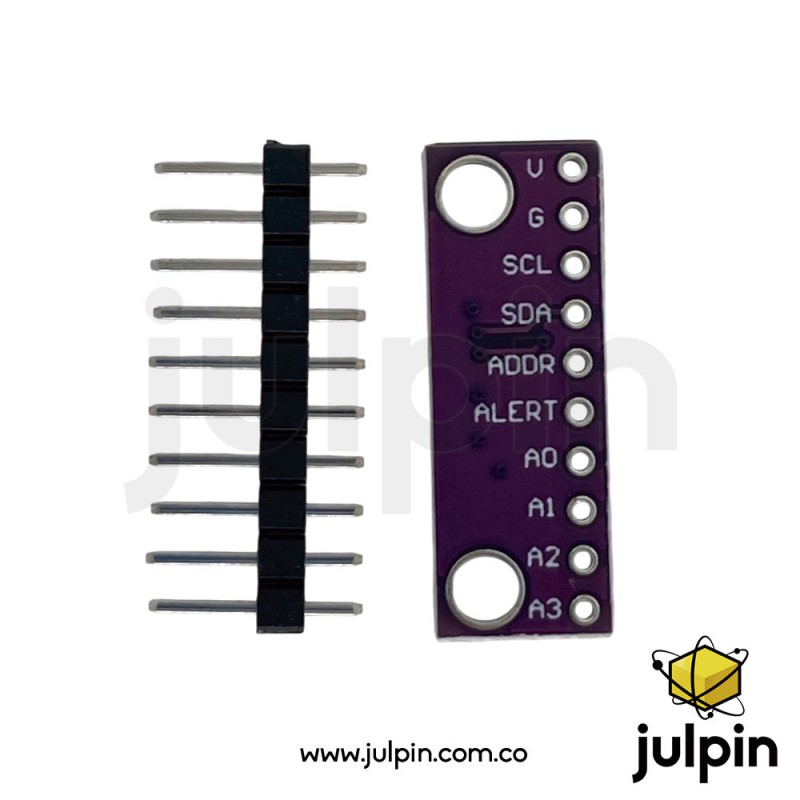

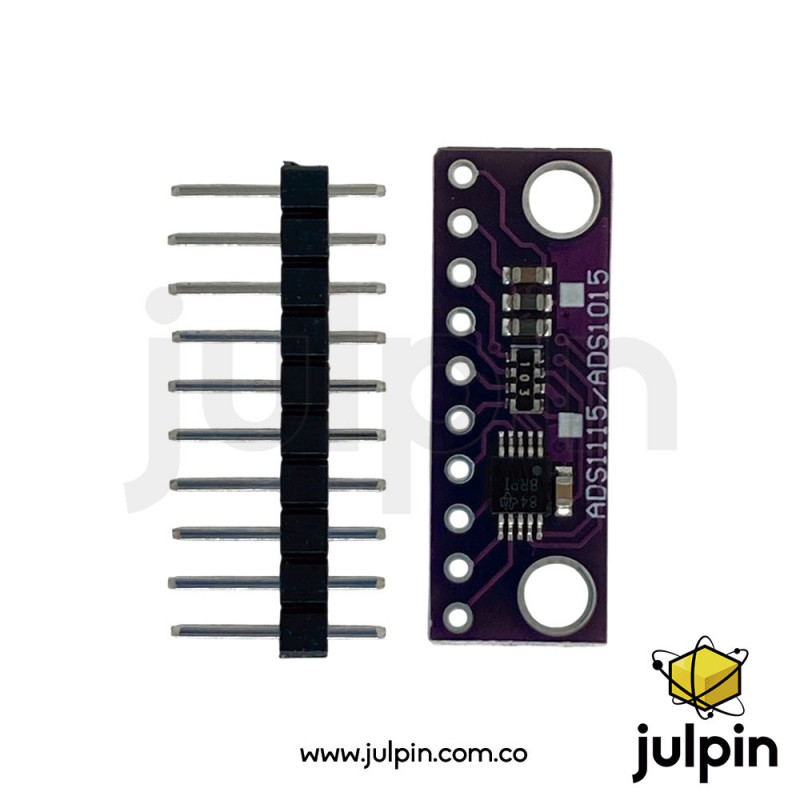

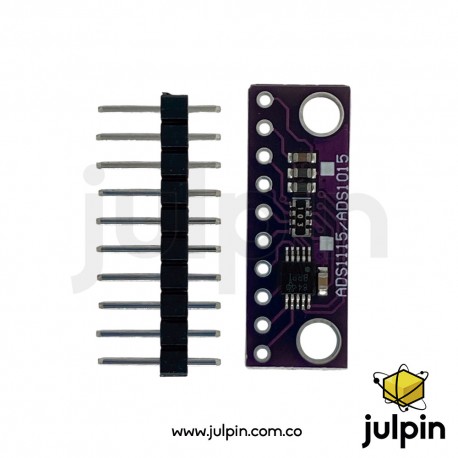

GY-ADS1015 Módulo ADC de 12 bits con PGA y 4 canales

Descripción larga

El GY-ADS1015 12Bit ADC Module es un módulo de conversión analógico-digital de alta precisión basado en el circuito integrado ADS1015 de Texas Instruments. Este módulo amplía las capacidades de los microcontroladores que carecen de convertidores ADC de alta resolución o requieren mayor precisión para medir señales analógicas.

El ADC ofrece resolución de 12 bits y comunicación mediante interfaz I²C, lo que permite medir múltiples señales analógicas con gran exactitud en un bus de datos compacto y confiable. Dispone de cuatro entradas que se pueden usar como canales individuales o en pares diferenciales para medición de voltaje diferencial. Además incorpora un amplificador de ganancia programable (PGA) para ajustar la sensibilidad de lectura según la señal.

Este módulo es ideal para instrumentación, monitoreo de sensores, medición de voltajes, adquisición de datos, proyectos IoT y enseñanza de electrónica avanzada. Es compatible con microcontroladores populares como Arduino, ESP32, ESP8266 y Raspberry Pi gracias a su interfaz I²C.

Características técnicas

• Resolución de conversión: 12 bits

• Hasta 4 canales de entrada en modo unipolar o 2 canales en diferencial

• Interfaz I²C para comunicación con microcontroladores

• Direcciones I²C seleccionables (0x48 a 0x4B)

• Rango de alimentación: 2.0 V a 5.5 V DC

• Amplificador de ganancia programable (PGA) integrado (hasta ×16)

• Velocidad de muestreo programable: hasta ~3300 muestras por segundo

• Referencia interna de voltaje de baja deriva

• Oscilador interno y comparador programable

• Consumo típico bajo (≈150 µA en modo continuo)

• Dimensiones compactas para integración en PCBs o prototipos

Usos y aplicaciones reales

• Monitoreo de sensores analógicos (temperatura, luz, presión, etc.)

• Medición de voltajes y señales externas en proyectos embebidos

• Adquisición de datos (data logging) con microcontroladores

• Integración con Arduino o Raspberry Pi para mediciones precisas

• Instrumentación portátil y estaciones ambientales

• Proyectos educativos y laboratorios de electrónica

• Monitoreo de baterías y sistemas IoT

• Sistemas de control y automatización con entrada analógica

Consideraciones importantes

• El módulo requiere conexión a SDA y SCL del bus I²C de tu controlador.

• Asegúrate de que alimentación y lógica compartan la misma referencia de tierra (GND).

• La resolución de 12 bits limita el rango de medición comparado con ADC de mayor bitaje (p. ej. ADS1115 de 16 bits).

• Para señales con voltajes superiores al rango permitido, usa divisores de tensión o acondicionadores adecuados.
