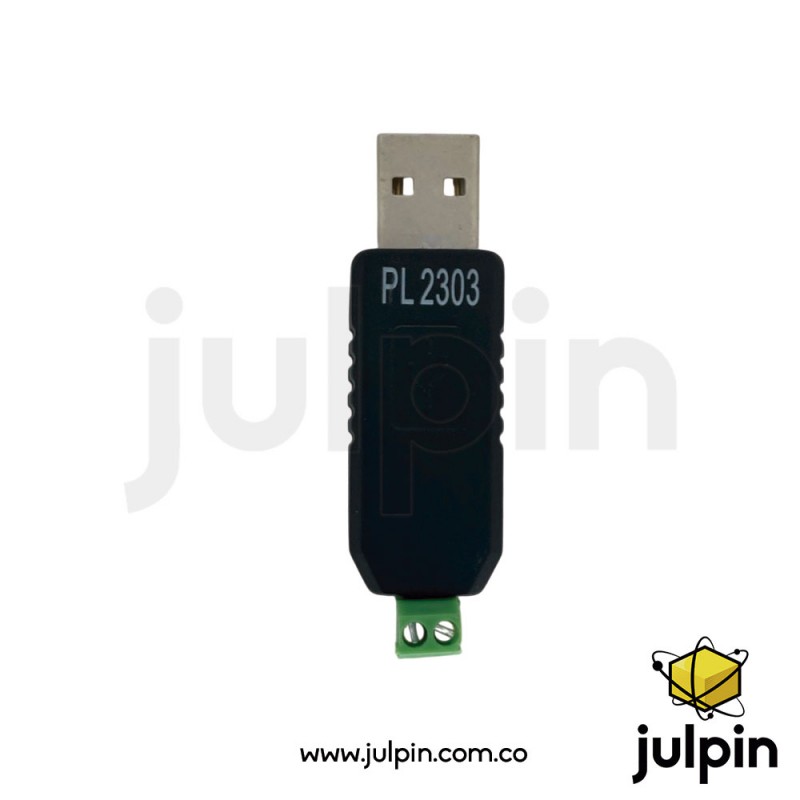

Módulo Convertidor USB a RS485 con PL2303

Descripción larga

El módulo USB a RS485 basado en PL2303 permite convertir un puerto USB estándar en una interfaz de comunicación RS485, ampliamente utilizada en entornos industriales por su alta inmunidad al ruido y capacidad de comunicación a largas distancias. Este módulo integra el reconocido chip PL2303 de Prolific, encargado de la conversión USB-Serial, junto con un transceptor RS485 que permite la comunicación diferencial half-duplex.

Es una solución práctica para conectar computadores, laptops o sistemas embebidos a dispositivos RS485 como PLC, variadores de frecuencia, medidores de energía, sensores industriales, controladores Modbus RTU y sistemas SCADA. Su alimentación se toma directamente del puerto USB, lo que elimina la necesidad de fuentes externas.

Este tipo de adaptador es muy utilizado en diagnóstico, configuración y monitoreo de equipos industriales, así como en proyectos de electrónica, automatización y domótica que requieren una interfaz RS485 confiable y económica.

Características técnicas

• Chip USB-Serial: PL2303 (Prolific Technology)
• Tipo de interfaz industrial: RS485 half-duplex (2 hilos)
• Voltaje de alimentación: 5 V DC desde el puerto USB
• Niveles de señal RS485: Diferencial (A/B)
• Velocidad de comunicación: hasta 1 Mbps (dependiente del sistema y drivers)
• Soporte de protocolo: Modbus RTU, protocolos propietarios RS485
• Control de dirección: Automático (TX/RX) en la mayoría de módulos
• Compatibilidad de sistemas operativos:
  • Windows 7 / 8 / 10 / 11 (con driver PL2303)
  • Linux (drivers integrados en el kernel)
• Conector RS485: Terminal de tornillo (A+, B-, GND)
• Aislamiento: No aislado (eléctrico compartido con USB)
• Consumo típico: < 50 mA
• istancia de comunicación RS485: hasta 1200 m (dependiendo del cable y la velocidad)

Usos y aplicaciones reales

• Comunicación con equipos industriales RS485 (PLC, variadores, HMI).

• Lectura de medidores de energía y sensores industriales.

• Configuración y diagnóstico de dispositivos Modbus RTU.

• Domótica y automatización basada en RS485.

• Conversión USB a RS485 para computadores portátiles sin puerto serial.

• Laboratorios de electrónica y automatización educativa.

• Redes industriales de larga distancia con alta inmunidad al ruido.

Consideraciones importantes

• Este módulo no es aislado, por lo que en ambientes industriales ruidosos se recomienda aislamiento externo si existe riesgo de diferencias de potencial.

• Requiere instalación del driver PL2303 en sistemas Windows para su correcto funcionamiento.

• Es compatible principalmente con RS485 half-duplex (2 hilos), no con RS422.

• Para largas distancias, se recomienda usar cable trenzado apantallado y resistencias de terminación adecuadas.
